1988 Yamaha XT600 Cylinder Head OEM Parts Diagram

Submodel XT600UC (CA ED.) - 1988

Shop Aftermarket Parts

CYLINDER HEAD

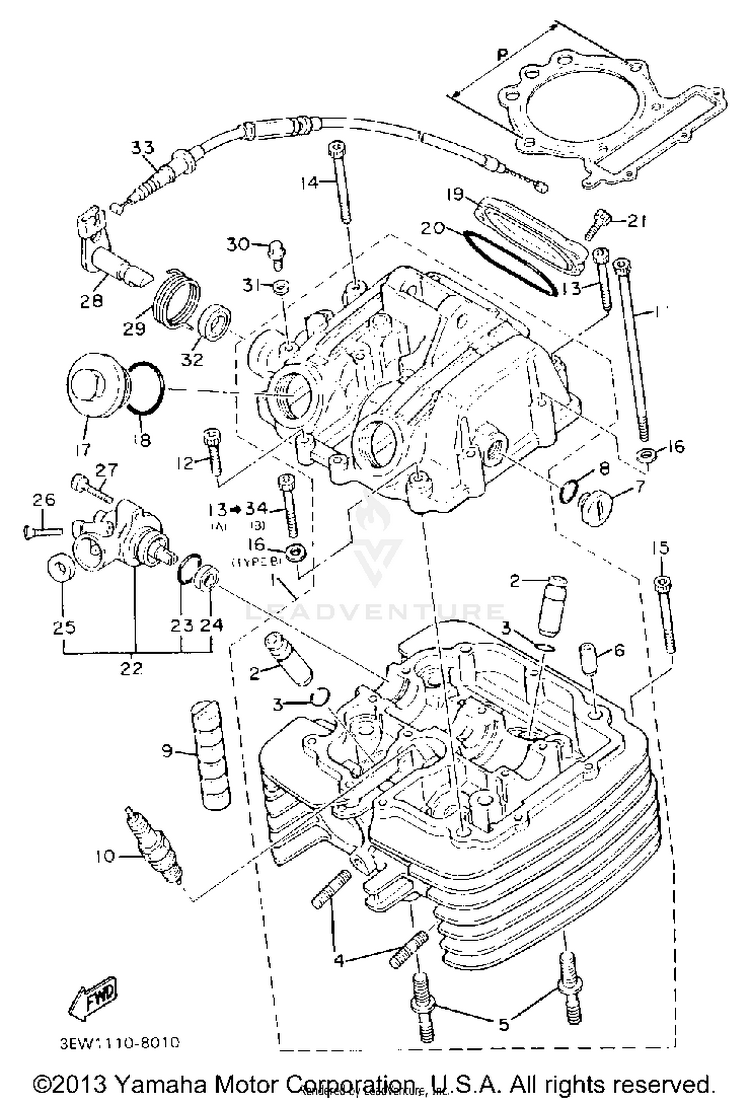

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
-1WN-11101-01-00CYLINDER HEAD ASSEMBLY$1,779.99$1,474.65Usually ships in 7-10 business days
11WN-11101-00-00CYLINDER HEAD ASSEMBLY | TYPE A$527.99$441.52Usually ships in 7-10 business days
24H7-11133-11-00

(replaces part #
4H7-11133-10-00)

GUIDE, VALVE 1$74.99$59.56Usually ships in 7-10 business days
393440-12052-00CIRCLIP$2.60$2.248 In-Stock
490116-06475-00BOLT, STUD$9.49$7.4010+ In-Stock
590116-10378-00BOLT, STUD$15.49$12.70Not Shipping
699530-10114-00

(replaces part #
99510-10114-00)

PIN, DOWEL$2.65$2.4810+ In-Stock
790340-14079-00PLUG, STRAIGHT SCREW$20.99$16.372 In-Stock
893210-14369-00O-RING$8.49$6.6210+ In-Stock
9583-11127-00-00ABSORBER 3$8.49$6.6210+ In-Stock
10DP8-EA900-00-00

(replaces part #
NGK-DP8EA-90-00)

DP8EA9 NGK SPLUG 1$2.95$2.547 In-Stock
1191317-06125-00

(replaces part #
91316-06125-00)

BOLT$19.49$15.202 In-Stock
1291317-06025-00

(replaces part #
91316-06025-00)

BOLT, HEXAGON SOCKET HEAD$2.65$2.2810+ In-Stock
1391317-06040-00

(replaces part #
91316-06040-00)

BOLT, HEX. SOCKET HEAD | TYPE B$4.05$3.4810+ In-Stock
1491317-06055-00

(replaces part #
91316-06055-00)

BOLT$4.50$3.8710+ In-Stock
1591317-06050-00

(replaces part #
91316-06050-00)

BOLT$4.20$3.6110+ In-Stock
1692907-06600-00

(replaces part #
92906-06600-00)

WASHER, PLATE | TYPE A$1.00$0.9910+ In-Stock
171L9-11186-00-00COVER, CYL. HEAD 2$34.99$27.294 In-Stock
1893210-32172-00O-RING$8.49$6.6210+ In-Stock
195Y1-11187-00-00COVER, CYLINDER HEAD SIDE 3$33.99$27.87Usually ships in 7-10 business days
2093210-62446-00O-RING$12.49$9.7410+ In-Stock
2191317-06018-00

(replaces part #
91316-06018-00)

BOLT, HEX. SOCKET HEAD$9.49$7.4010+ In-Stock
223YF-17800-00-00

(replaces part #
5Y1-17800-01-00)

GEAR UNIT ASY$271.99$212.15Usually ships in 7-10 business days
2393210-19522-00O-RING$8.49$6.6210+ In-Stock
2493102-11262-00OIL SEAL, SD-TYPE$10.49$8.60Usually ships in 7-10 business days
2593102-07261-00OIL SEAL, SD-TYPE$13.49$11.06Usually ships in 7-10 business days
2698707-06030-00

(replaces part #
98706-06030-00)

SCREW, FLAT HEAD$7.99$6.237 In-Stock
2791317-06025-00

(replaces part #
91316-06025-00)

BOLT, HEXAGON SOCKET HEAD$2.65$2.2810+ In-Stock
281JK-12288-00-00

(replaces part #
5Y1-12288-00-00)

CAM, DCOMP$45.99$37.71Usually ships in 7-10 business days
2990508-18551-00SPRING, TORSION$10.49$8.60Usually ships in 7-10 business days
3090109-06418-00BOLT$10.49$8.1810+ In-Stock
3190430-06014-00GASKET$8.99$7.0110+ In-Stock
3293102-12321-00OIL SEAL (SD 12-22-5 HS)$13.49$10.5210+ In-Stock
332KF-12292-00-00

(replaces part #
34L-12292-00-00)

CABLE, DECOMPRESSION$72.99$56.93Usually ships in 7-10 business days
3491317-06115-00

(replaces part #
91316-06115-00)

BOLT | TYPE B$17.49$13.644 In-Stock
