2009 Yamaha YFZ450R Electrical 1 OEM Parts Diagram

Submodel YFZ450RSEY (BLACK) - 2009

Shop Aftermarket Parts

ELECTRICAL 1

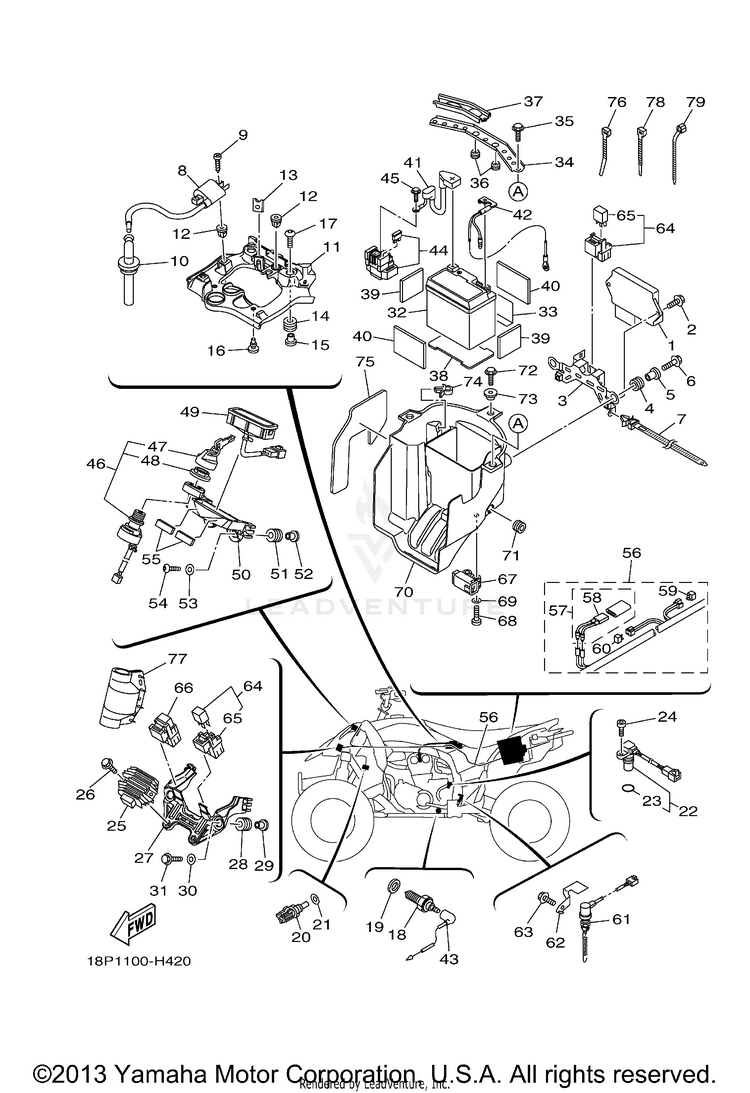

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
118P-8591A-11-00

(replaces part #
18P-8591A-00-00)

ENGINE CONTROL UNIT ASSY$982.99$802.14Usually ships in 7-10 business days
295817-06016-00

(replaces part #
95812-06016-00)

BOLT, FLANGE$1.95$1.6810+ In-Stock
318P-85991-00-00BRACKET, UNIT$19.99$16.39Usually ships in 7-10 business days
490480-14011-00GROMMET$6.49$5.064 In-Stock
590387-06158-00

(replaces part #
90387-06388-00)

COLLAR$9.49$7.4010+ In-Stock
695817-06020-00

(replaces part #
95812-06020-00)

BOLT, FLANGE$3.50$3.0110+ In-Stock
790464-10112-00

(replaces part #
90464-12036-00)

CLAMP$9.49$7.404 In-Stock
818P-H2310-04-00

(replaces part #
18P-82310-00-00)

IGNITION COIL ASSY-$32.9310+ In-Stock
997707-60525-00

(replaces part #
97702-60125-00)

SCREW, TAPPING$9.49$7.407 In-Stock
1018P-82370-00-00PLUG CAP ASSY$93.99$73.318 In-Stock
1118P-81948-00-00BRACKET$17.99$14.75Usually ships in 7-10 business days
1290338-08226-00PLUG$2.35$2.0210+ In-Stock
1390183-060A6-00NUT, SPRING$5.99$4.6710+ In-Stock
1490480-14329-00

(replaces part #
90480-14323-00)

GROMMET$9.49$7.4010+ In-Stock
1590387-06161-00COLLAR$9.49$7.409 In-Stock
1690338-05008-00PLUG$4.65$4.008 In-Stock
1790111-06084-00BOLT, HEX. SOCKET BUTTON$6.49$5.0610+ In-Stock
183GB-82540-01-00NEUTRAL SWITCH ASSY$63.99$49.9110+ In-Stock
1990430-10148-00GASKET$5.99$4.6710+ In-Stock
208CC-85790-01-00THERMOSENSOR ASSY$103.99$81.113 In-Stock
2190430-12202-00GASKET$9.49$7.4010+ In-Stock
2218P-83755-01-00

(replaces part #
18P-83755-00-00)

SENSOR, SPEED$133.99$104.513 In-Stock
234D9-81168-00-00O-RING$7.49$5.845 In-Stock
2491312-06016-00BOLT, HEXAGON SOCKET HEAD$6.49$5.0610+ In-Stock
255BN-81960-00-00RECTIFIER & REGULATOR ASSY$223.99$176.0610+ In-Stock
AFTERMARKET ALTERNATIVE
$22.99$17.7510+ In-Stock
2695817-06020-00

(replaces part #
95802-06020-00)

BOLT, FLANGE$3.50$3.0110+ In-Stock
2718P-87208-00-00STAY, REGULATOR$28.99$22.611 In-Stock
2890480-10289-00GROMMET$9.49$7.4010+ In-Stock
2990387-06204-00COLLAR$9.49$7.4010+ In-Stock
3090201-06078-00WASHER, PLATE$6.49$5.0610+ In-Stock
3195817-06025-00

(replaces part #
95802-06025-00)

BOLT, FLANGE$5.49$4.2810+ In-Stock
32YTZ-7SHE0-00-00

(replaces part #
1S4-82100-10-00)

YTZ7S HE YUASA BATT$173.99$135.713 In-Stock
3318P-82122-00-00SEAT, BATTERY$7.99$7.19Usually ships in 7-10 business days
3418P-82128-00-00BRACKET, BATTERY$34.99$27.298 In-Stock
3590105-06084-00BOLT, FLANGE$4.95$4.2610+ In-Stock
3690338-12192-00PLUG$9.49$7.4010+ In-Stock
3718P-82129-00-00COVER, BATTERY$7.49$5.843 In-Stock
384D3-82122-00-00SEAT, BATTERY$11.99$9.355 In-Stock
395MP-21747-00-00DAMPER$5.99$4.674 In-Stock
404HC-27415-00-00PLATE, FOOTREST$7.49$5.846 In-Stock
4118P-W8211-10-00

(replaces part #
18P-82115-00-00)

WIRE, PLUS LEAD$39.99$31.196 In-Stock
4218P-82116-00-00WIRE, MINUS LEAD$39.99$31.196 In-Stock
4318P-82541-00-00WIRE, LEAD$15.49$12.088 In-Stock
4418P-81940-00-00STARTER RELAY ASSY (RC19-084A)$123.99$96.7110+ In-Stock
4595022-06008-00BOLT, FLANGE$9.49$7.4010+ In-Stock
464SH-82510-01-00

(replaces part #
4SH-82510-00-00)

MAIN SWITCH ASSY$68.99$53.8110+ In-Stock
473HN-82579-00-00CAP, KEY$15.49$12.0810+ In-Stock
483HN-82569-00-00NUT, MAIN SWITCH$5.99$4.677 In-Stock
4918P-83530-02-00

(replaces part #
18P-83530-00-00)

PILOT LIGHT ASSY$123.99$96.71Usually ships in 7-10 business days
5018P-8361L-00-00BRACKET, INDICATOR$30.99$24.171 In-Stock
5190480-10289-00GROMMET$9.49$7.4010+ In-Stock
5290387-06204-00COLLAR$9.49$7.4010+ In-Stock
5390201-06078-00WASHER, PLATE$6.49$5.0610+ In-Stock
5492012-06025-00BOLT, BUTTON HEAD$3.40$2.925 In-Stock
552C0-28372-00-00DAMPER$7.49$6.74Usually ships in 7-10 business days
5618P-82590-00-00WIRE HARNESS ASSY$772.99$673.51Usually ships in 7-10 business days
575ND-82180-00-00CIRCUIT BREAKER ASSY$43.99$34.313 In-Stock
585ND-82560-00-00THERMO SWITCH ASSY$41.99$32.754 In-Stock
594WA-81980-00-00DIODE ASSY$32.99$25.7310+ In-Stock
603WP-81980-00-00DIODE ASSY$24.99$19.497 In-Stock
6118P-82530-01-00

(replaces part #
18P-82530-00-00)

STOP SWITCH ASSY$43.99$36.07Usually ships in 7-10 business days
6218P-8246B-00-00COVER 1$7.99$7.19Usually ships in 7-10 business days
6395022-06010-00BOLT, FLANGE$6.49$5.067 In-Stock
645EA-81950-20-00RELAY ASSY (5EA-02)$62.99$49.1310+ In-Stock
655EA-81952-00-00HOLDER, RELAY$8.49$6.625 In-Stock
665DM-81950-01-00

(replaces part #
5DM-81950-00-00)

RELAY ASSY (G8HN-1C4T-DJ-Y52)$31.99$24.9510+ In-Stock
675PS-82576-02-00

(replaces part #
5PS-82576-01-00)

SENSOR, LEAN ANGLE$96.99$75.658 In-Stock
6891312-04025-00BOLT, HEXAGON SOCKET HEAD$1.95$1.682 In-Stock
6990201-04030-00WASHER, PLATE$2.40$2.0610+ In-Stock
7018P-8212B-00-00BOX, BATTERY 1$66.99$52.255 In-Stock
7190480-12007-00GROMMET$9.49$7.4010+ In-Stock
7290105-06084-00BOLT, FLANGE$4.95$4.2610+ In-Stock
7390387-06153-00COLLAR$8.49$6.6210+ In-Stock
7490464-05222-00CLAMP$2.80$2.52Usually ships in 7-10 business days
7518P-8254E-00-00INSULATOR$24.99$19.492 In-Stock
7690465-10098-00CLAMP$2.80$2.417 In-Stock
775RU-8252U-00-00COVER$13.49$11.06Usually ships in 7-10 business days
7890465-13M11-00CLAMP$8.49$6.621 In-Stock
7990464-15195-00

(replaces part #
90464-13073-00)

CLAMP$4.41$3.7910+ In-Stock
