2015 Husqvarna FC 450 Swing Arm OEM Parts Diagram

Submodel FC 450 ENGINE - 2015

Shop Aftermarket Parts

Swing Arm

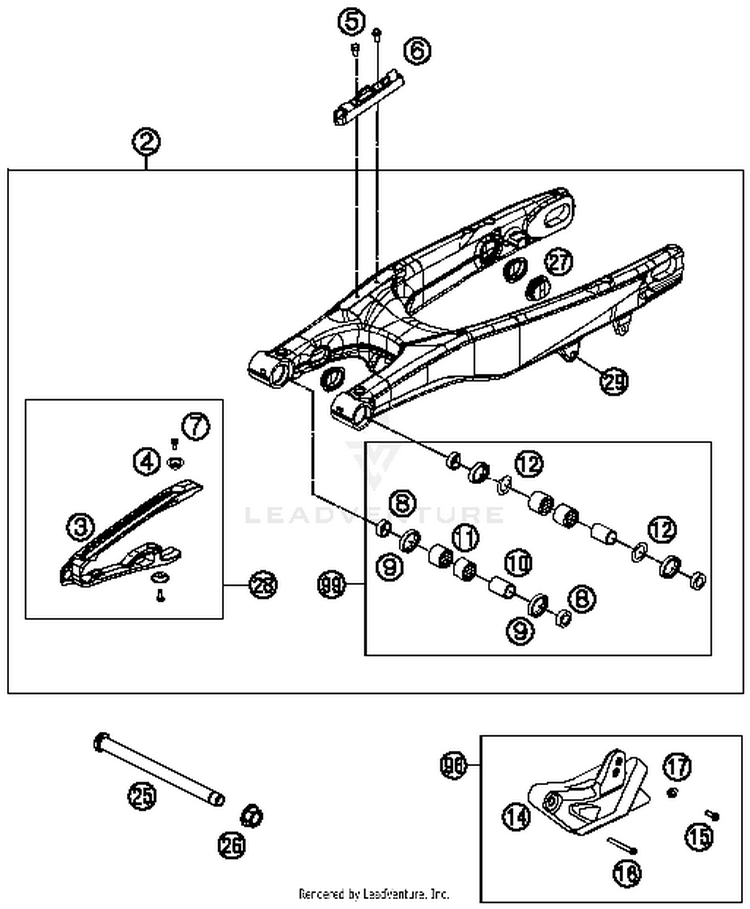

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
278904030444SWING ARM CPL.$855.53$772.54Usually ships in 7-10 business days
377204066100CHAIN SLIDING PROTECTION$26.28$22.3410+ In-Stock
477304066150

(replaces part #
77304066050)

Chain slider bushing$1.99$1.6910+ In-Stock
50009050106EJOT SPIRAL SCREW SF M5X10-K$2.09$2.0910+ In-Stock
676504042000BRAKE LINE GUIDE 08$6.15$5.232 In-Stock
759009062013SPECIAL SCREW M6X13 WS=8 10.9$2.99$2.5410+ In-Stock
854804034000BUCKET F. SHAFT SEAL RING 03$13.64$11.59Not Shipping
90760253270radial shaft seal 25x32x7$7.80$6.6310+ In-Stock
1059404032000BEARING SLEEVE 17X22X38,7 03$11.87$10.0910+ In-Stock
110618222812NEEDLEBEAR HK2212V 22/28/12 MB$11.54$9.8110+ In-Stock
1263533032000

(replaces part #
54603036000)

stop disc 22.2/31.7/1$3.62$3.0810+ In-Stock
1479004070000

(replaces part #
77704070000)

CHAIN GUIDE$66.54$56.5610+ In-Stock
1559009062019SPECIAL SCREW M6X19 WS=8 10.9$2.99$2.5410+ In-Stock
160025060456HH COLLAR SCREW M6X45 TX30$2.99$2.5410+ In-Stock
1777304070130BUSH. F. CHAIN FAIL. PROT. 07$3.99$3.3910+ In-Stock
2577304037000SWINGARM BOLT M16X1,5 07$66.65$56.6510+ In-Stock
2654804038000SELF LOCK.NUT M16X1,5 WS=19 03$2.99$2.5410+ In-Stock
2777204041000CLOSING COVER$4.99$4.2410+ In-Stock
2877204066110CHAIN GUARD CPL. 450 SX-F 15$38.82$33.0010+ In-Stock
2954603055051PRESS IN NUT M6 STEEL ZINC$2.99$2.5410+ In-Stock
9879004070044

(replaces part #
77704070210)

chain guide set$64.56$54.8810+ In-Stock
9979004030210

(replaces part #
78904230010)

Swing arm bearing repair kit | (As required)$153.00$130.0510+ In-Stock
