2015 Husqvarna TE 250 Front Fork Disassembled OEM Parts Diagram

Submodel TE 250 CHASSIS - 2015

Shop Aftermarket Parts

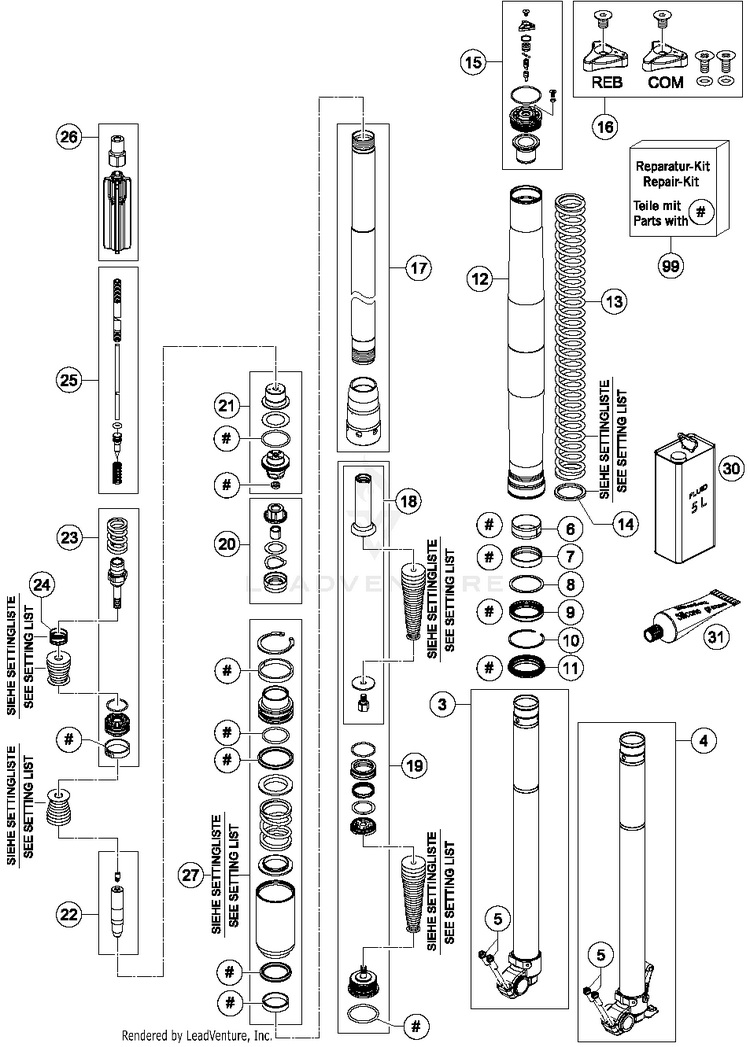

Front Fork Disassembled

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
348601029S1AXLE CLAMP R/S WITH INNER TUBE$400.04$340.03Usually ships in 7-10 business days
448601028S1AXLE CLAMP L/S WITH INNER TUBE$462.10$392.78Usually ships in 7-10 business days
50025080256HH collar screw M8x25$2.41$2.0510+ In-Stock
648601008Guide bushing 47x49x20$14.18$12.0510+ In-Stock
748601009Guide bushing 48x52x12$14.18$12.0510+ In-Stock
848600013Supportwasher 50x57,6x1,5$3.62$3.0810+ In-Stock
9S604800001000C1

(replaces part #
48601179)

Shaft seal SKF 48x58x11,4 black$16.05$13.6410+ In-Stock
1048600070Snap ring SB58x1,5 acc drawing$2.41$2.0510+ In-Stock
11S604800000000C1

(replaces part #
48601178)

Dirtscarper SKF 48mm black$15.06$12.8010+ In-Stock
1248600736Fork outer tube 49,13x577 dt54 db60 natu$543.94$462.35Usually ships in 7-10 business days
1391410082SSPRING D43,8 L465 3,8N/MM SET | (As required)$148.56$126.28Usually ships in 7-10 business days
1391410081SSPRING D43.8 L465 3.6N/MM SET | (As required)$155.99$132.592 In-Stock
1391410086SSPRING D43,8 L465 4,6N/MM SET | (As required)$155.99$132.59Usually ships in 7-10 business days
1391410085SSPRING D43,8 L465 4,4N/MM SET | (As required)$155.99$132.59Usually ships in 7-10 business days
1391410092SSPRING D43,8 L465 4,8N/MM SET | (As required)$148.56$126.28Usually ships in 7-10 business days
1391410084SSPRING D43,8 L465 4,2N/MM SET | (As required)$148.56$126.28Usually ships in 7-10 business days
1391410083SSPRING D43,8 L465 4,0N/MM SET | (As required)$148.56$126.28Usually ships in 7-10 business days
1448600458Washer 35x43x1,5 plastic | (As required)$2.41$2.0510+ In-Stock
1448600456Washer 35x43x2,5 plastic | (As required)$2.41$2.0510+ In-Stock
1548601050S

(replaces part #
48601050E)

SCREW CAP M51X1,5 REB. KPL.$108.19$91.96Not Shipping
1548601116S

(replaces part #
48601116E)

SCREW CAP M51X1,5 COMP. KPL$108.29$92.051 In-Stock
16R14033T

(replaces part #
R14033)

SCREW CAP SMALL PART KIT$8.02$6.8210+ In-Stock
1748601031SCARTRIDGE KIT$128.69$109.39Usually ships in 7-10 business days
18R14034HYDROSTOP KIT$49.44$42.02Usually ships in 7-10 business days
1948601279SBASE VALVE KIT$66.89$56.86Usually ships in 7-10 business days
2048601025S1Check valve d21mm cpl.$33.98$28.8810+ In-Stock
21R14035T

(replaces part #
R14035)

SCREW SLEEVE KIT$71.71$60.9510+ In-Stock
2248601123SNEEDLE KIT$41.59$35.35Usually ships in 7-10 business days
23R14036TAP KIT$77.32$65.72Usually ships in 7-10 business days
2448600382Spring (11,4) 0,4-8 valve$2.41$2.0510+ In-Stock
2548601054SPISTON ROD CPL.$102.99$87.54Usually ships in 7-10 business days
2648601035SSPRING GUIDE CPL.$16.93$14.39Usually ships in 7-10 business days
2748601021S2PRESSURE TANK L74,5 D36 S2 CPL | (As required)$88.40$75.14Usually ships in 7-10 business days
2748601021S4PRESSURE TANK L74,5 D36 S4 CPL | (As required)$95.12$80.85Usually ships in 7-10 business days
2748601021S3PRESSURE TANK L74,5 D36 S3 CPL | (As required)$84.19$71.56Usually ships in 7-10 business days
2748601021SReservoir 36x74,5 cpl. | (As required)$80.73$68.62Usually ships in 7-10 business days
3048601166S1FORK OIL SAE4 5L$175.99$149.5910+ In-Stock
31T14034

(replaces part #
T511)

Fuchs grease IPR (250g)$40.69$34.5910+ In-Stock
99RP10047T

(replaces part #
R24001)

Repair-kit | (As required)$140.46$119.3910+ In-Stock
