2016 Husqvarna FE 350 S Shifting Mechanism OEM Parts Diagram

Submodel FE 350S ENGINE - 2016

Shop Aftermarket Parts

Shifting Mechanism

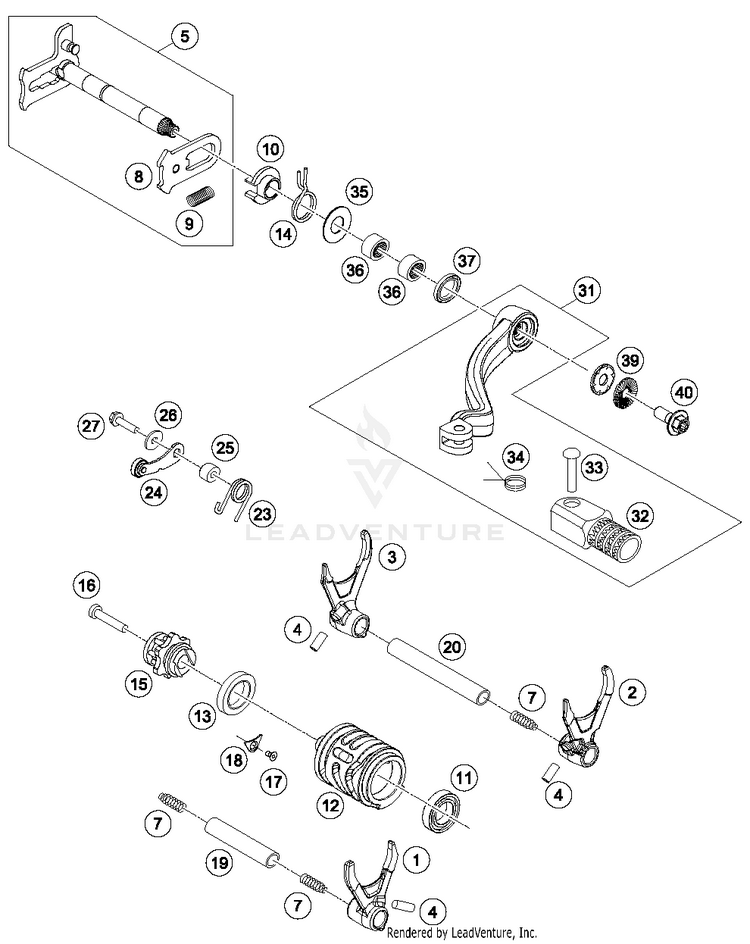

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
154834201000SHIFT FORK 5./6.G.$72.26$61.42Usually ships in 7-10 business days
254834202000SHIFT FORK 2./4.G.$72.70$61.802 In-Stock
354834203000SHIFT FORK 1./3. G.$72.70$61.806 In-Stock
40402061480NEEDLE ROLLER DIN5402 6X14,8$4.99$4.2410+ In-Stock
550534005044

(replaces part #
54834005133)

Shift shaft cmpl.$67.31$57.2110+ In-Stock
758038023200PRESSURE SPRING 0,9MM$4.99$4.2410+ In-Stock
861234008044SLIDING PLATE$12.31$10.4610+ In-Stock
956534013100TENSIONING SPRING 0,8MM$1.99$1.9810+ In-Stock
1054634020000SPRING GUIDE$7.58$6.4410+ In-Stock
110625069034BALL BEARING 6903 C4$23.97$20.3710+ In-Stock
1254834212200GEAR SHIFT DRUM$69.95$59.462 In-Stock
130625618050BALL BEARING 61805 C3$51.69$43.9410+ In-Stock
1454834014000RETURN SPRING 03 | 03$4.99$4.2410+ In-Stock
1577234015000SHIFT LOCATING DRUM CPL.$55.43$47.125 In-Stock
160912060353AH SCREW DIN0912-M 6X35$2.99$2.5410+ In-Stock
170019050106Shex lobe countersunc screw M5x10 - 10.9$2.99$2.5410+ In-Stock
1875030085100

(replaces part #
75030085000)

Retaining bracket crankshaft bearing$1.99$1.6910+ In-Stock
1954834019000SHIFT. RAIL MAIN SHAFT 250/300$15.06$12.806 In-Stock
2054834020000SHIFT. RAIL C. SHAFT 250/300$16.16$13.7410+ In-Stock
2360034023000ARRESTING LEVER SPRING 03 | 03$2.99$2.5410+ In-Stock
2450334024144LOCATING LEVER CPL. 08 | 08$17.15$14.5810+ In-Stock
2554634052300SLEEVE FOR LOCKING LEVER$3.99$3.3910+ In-Stock
260021050003washer DIN 9021 A - 5.3$1.99$1.6910+ In-Stock
270025050206HH collar screw M5x20 TX30 | TX30$2.99$2.5410+ In-Stock
3159034031000SHIFT LEVER CPL.RACING 2000 | 2000$103.17$87.6910+ In-Stock
3254634131000STEP PLATE FOR SHIFT LEVER 250$37.17$31.5910+ In-Stock
3354634031050BOLT 6X25 FOR SHIFT LEVER$9.23$7.8510+ In-Stock
3454634032100SHIFTING LEVER SPRING 250$3.99$3.3910+ In-Stock
3554634050000STOP DISK 14X30X1$2.99$2.5410+ In-Stock
3654632095000needle sleeve HK 1412 14x20x12$8.24$7.0010+ In-Stock
370760142460radial shaft seal 14x24x6 B$10.88$9.2510+ In-Stock
3950233041500PAIR NORDLOCK WASHER M6$4.99$4.2410+ In-Stock
400024060156SHH collar screw M6x15 TX30$2.99$2.5410+ In-Stock
