2018 Husqvarna FE 501 Timing Drive OEM Parts Diagram

Submodel FE 501 ENGINE - 2018

Shop Aftermarket Parts

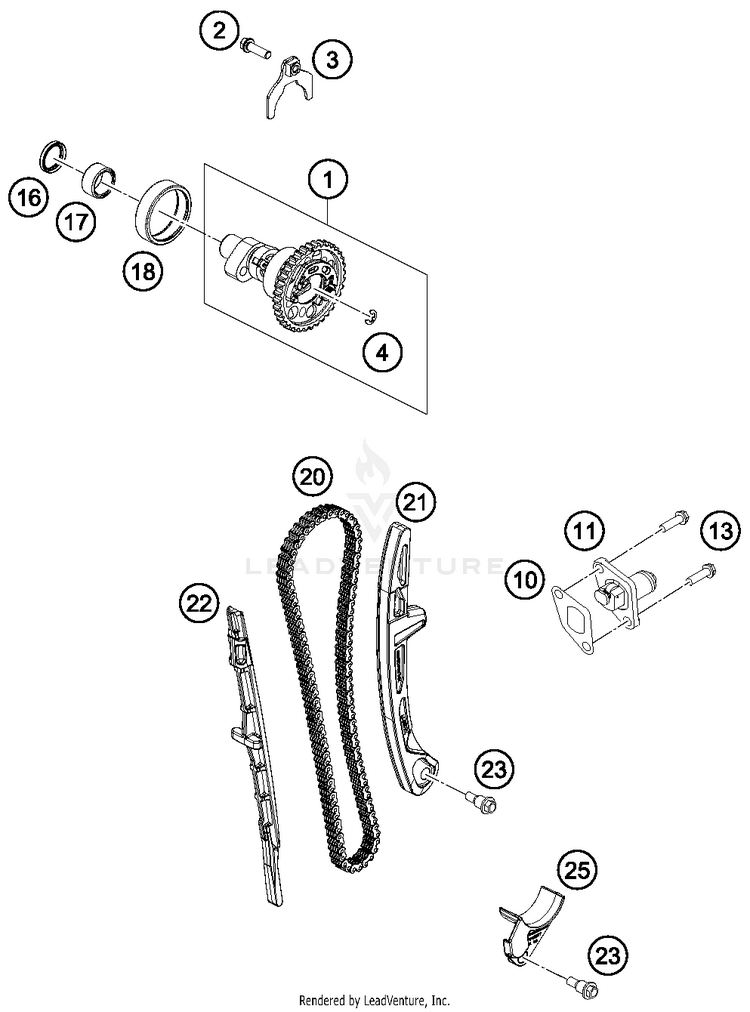

Timing Drive

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
179636010044CAMSHAFT CPL. WITH DECO$271.47$230.75Usually ships in 7-10 business days
20025060206SHH collar screw M6x20 TX30 | TX30$2.99$2.5410+ In-Stock
379436012033BRACKET CAM SHAFT$20.45$17.38Usually ships in 7-10 business days
40799050000TAB WASHER DIN6799 RS5$1.99$1.692 In-Stock
1059036003150

(replaces part #
59036003050)

GASKET TIMING CHAIN TENSIONER$4.99$4.2410+ In-Stock
1159036003000TIMINGCHAIN TENSIONER CPL.RAC.$68.08$57.8710+ In-Stock
130025060166HH collar screw M6x16 TX30 | TX30$2.99$2.5410+ In-Stock
160760182442SHAFT SEAL RING 18X24X4$6.81$5.7910+ In-Stock
170618182412NEEDLE BEAR.HK1812 18/24/12 05$9.56$8.1310+ In-Stock
180618404712NEEDLE SLEEVE HK4012B40X47X12$12.97$11.0210+ In-Stock
2079636013000TIMING CHAIN 112 LINKS$87.88$74.7010+ In-Stock
2179436002000DRIVE CHAIN TENSIONING RAIL$14.84$12.6110+ In-Stock
2279436001000DRIVE CHAIN GUIDE$11.65$9.9010+ In-Stock
2377236001160BUSHING SCREW M6$6.15$5.2310+ In-Stock
2579436018000FAIL SAFE$6.81$5.797 In-Stock
