2018 Husqvarna FS 450 Engine Case OEM Parts Diagram

Submodel FS 450 ENGINE - 2018

Shop Aftermarket Parts

Engine Case

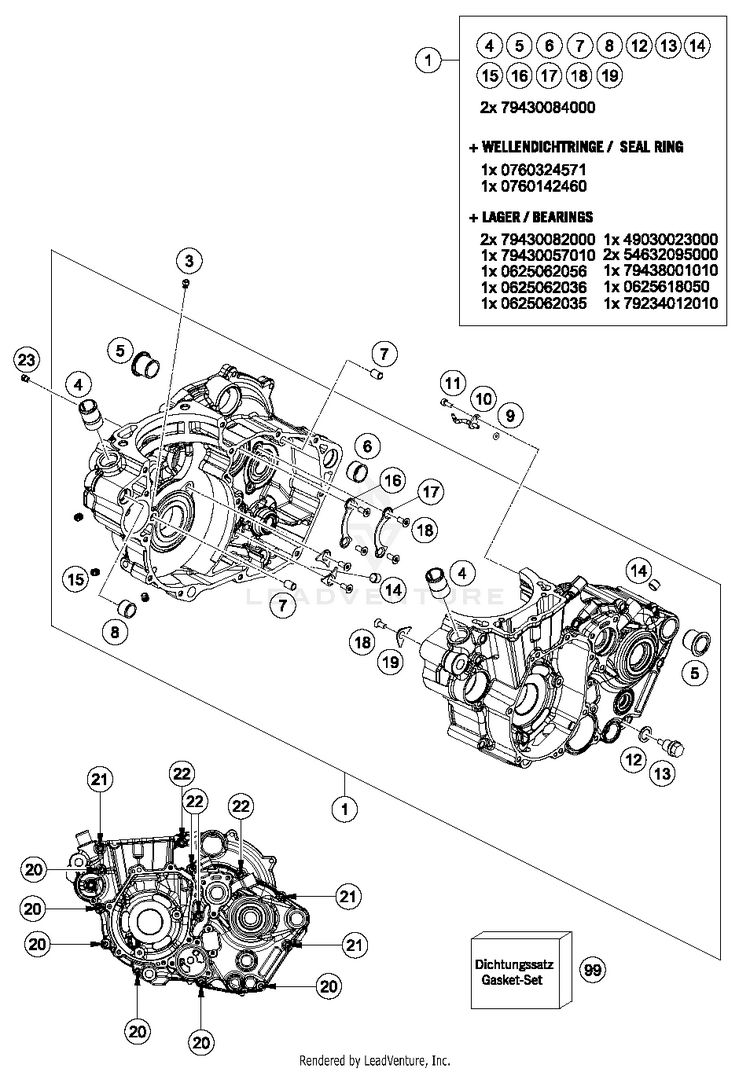

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
179430000344

(replaces part #
79430000144)

Crankcase cmpl.$1,464.31$1,322.28Usually ships in 7-10 business days
360030063070oil jet 70 M5$10.11$8.5910+ In-Stock
458030010200SCREW IN NOZZLE M20X1,5$10.44$8.8710+ In-Stock
575030010100CASE BUSH$14.51$12.3310+ In-Stock
654830027100

(replaces part #
54830027000)

Dowel, 21x12$6.15$5.2310+ In-Stock
759030023100

(replaces part #
59030023000)

Dowel, 6x8x11.5-$2.6910+ In-Stock
851030026100DOWEL 17 X 13 X 12$7.58$6.444 In-Stock
90770035020O-RING 3,5X2,00 NBR$1.99$1.6910+ In-Stock
1081230064000OIL JET ANGLED 70$14.29$12.154 In-Stock
110912040103AH.SCREW DIN0912-M 4X10$2.99$2.5410+ In-Stock
1258038022000CU-SEAL RING DIN7603-12X18X1,5$2.99$2.9310+ In-Stock
1358030021100

(replaces part #
58030021000)

oildrain plug with magnet$13.30$11.3010+ In-Stock
140906100100pipe plug DIN 906 M10x1$4.99$4.495 In-Stock
1559030296000SCREW PLUG$7.36$6.2610+ In-Stock
1678033032000TAB WASHER BEARING MAIN SHAFT$6.48$5.83Usually ships in 7-10 business days
1778033132000TAB WASHER BEARING COUNT.SHAFT$6.15$5.233 In-Stock
180019050121SINT. TORX FLAT HEAD M5X12 T25$2.99$2.5410+ In-Stock
1975030085100

(replaces part #
75030085000)

Retaining bracket crankshaft bearing$1.99$1.6910+ In-Stock
200025060606HH collar screw M6x60 TX30 | TX30$3.99$3.3910+ In-Stock
210025060706HH COLLAR SCREW M6X70 TX30 | TX30$3.99$3.3910+ In-Stock
220025060806HH COLLAR SCREW M6X80 TX30 | TX30$2.99$2.546 In-Stock
2360030063050oil jet 50 M5$11.10$9.4410+ In-Stock
9979430099000GASKET SET 450 SX-F | As Required$300.95$255.817 In-Stock
