2019 Husqvarna FE 501 Engine Case OEM Parts Diagram

Submodel FE 501 ENGINE - 2019

Shop Aftermarket Parts

ENGINE CASE

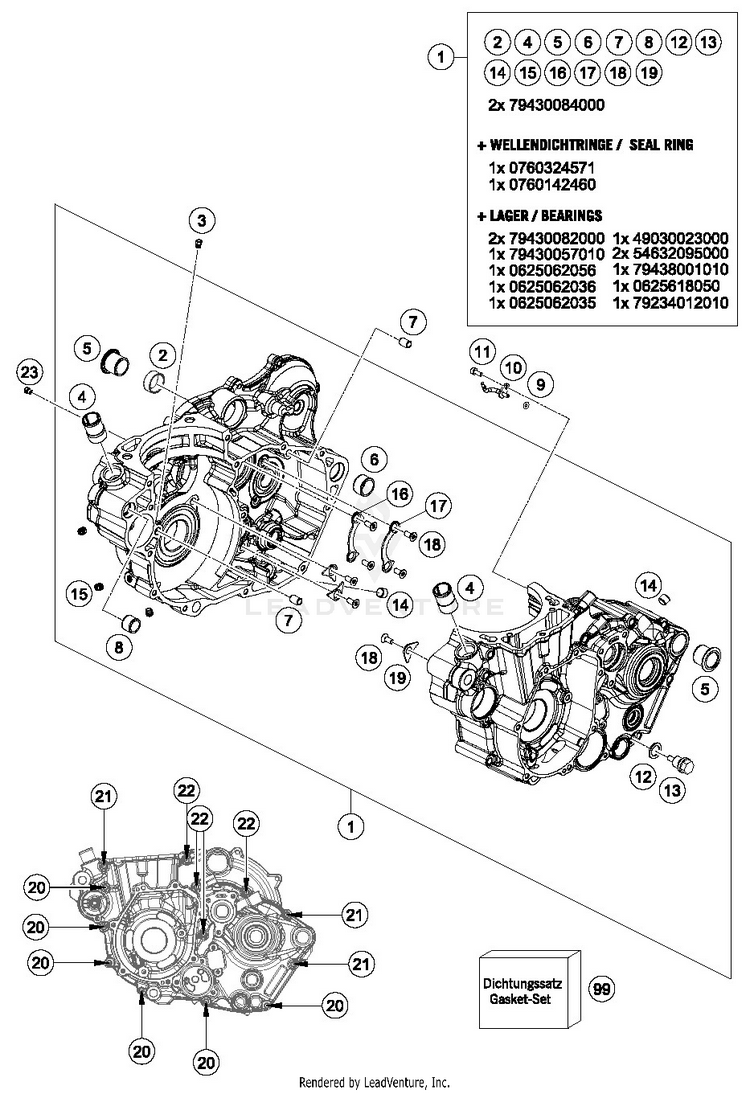

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
179430501044CLUTCH COVER CPL.$244.74$208.03Usually ships in 7-10 business days
279430626100JAOuter clutch cover$100.42$85.362 In-Stock
378130027000GASKET - CLUTCH OUTER COVER$14.84$12.6110+ In-Stock
479430525000INNER CLUTCH COVER GASKET$26.50$22.5210+ In-Stock
559030019200OIL SIGHT GLASS$25.07$21.3110+ In-Stock
661030019050CIRCLIP OIL LEVEL GLASS 03$1.99$1.6910+ In-Stock
70760142460radial shaft seal 14x24x6 B$10.88$9.2510+ In-Stock
80472024120CIRCLIP DIN0472-24X1.2$1.99$1.6910+ In-Stock
90760123073SHAFT SEAL RING 12X30X7 PTFE$14.73$12.5210+ In-Stock
1079430057010FRICTION BEAR. BUSH BALANC.SH.$33.87$28.7910+ In-Stock
1179430020033OIL FILLER CAP M24x3 WITH O-R$9.45$8.0310+ In-Stock
120770191015O-RING 19,00X3,00 NBR$2.99$2.5410+ In-Stock
1378030080000LOCATING SCREW$4.99$4.2410+ In-Stock
1458030081000CU-SEAL RING 8 X 14 X 3$2.99$2.5410+ In-Stock
1549030090100

(replaces part #
49030090000)

DOWEL 9,8 X7X10$2.99$2.8310+ In-Stock
1657031523145MAIN JET 145$9.12$8.21Usually ships in 7-10 business days
1783033056100KICK STARTER PLUG$19.79$16.827 In-Stock
180770160021O-RING 16,00X2,00 VITON$3.99$3.3910+ In-Stock
190471190120CIRCLIP DIN0471-19X1,2$1.99$1.6910+ In-Stock
200025060256HH collar screw M6x25 TX30$3.99$3.3910+ In-Stock
210025060306HH collar screw M6x30 TX30$3.99$3.3910+ In-Stock
220025060206HH collar screw M6x20 TX30$3.99$3.3910+ In-Stock
230025060506HH collar screw M6x50 TX30$3.99$3.3910+ In-Stock
9979430199000ENGINE GASKET KIT 450 EXC-F 17 | ON DEMAND$308.43$262.17Usually ships in 7-10 business days
