2022 Husqvarna TC 250 Ignition System OEM Parts Diagram

Submodel TC 250 Engine - 2022

Shop Aftermarket Parts

IGNITION SYSTEM

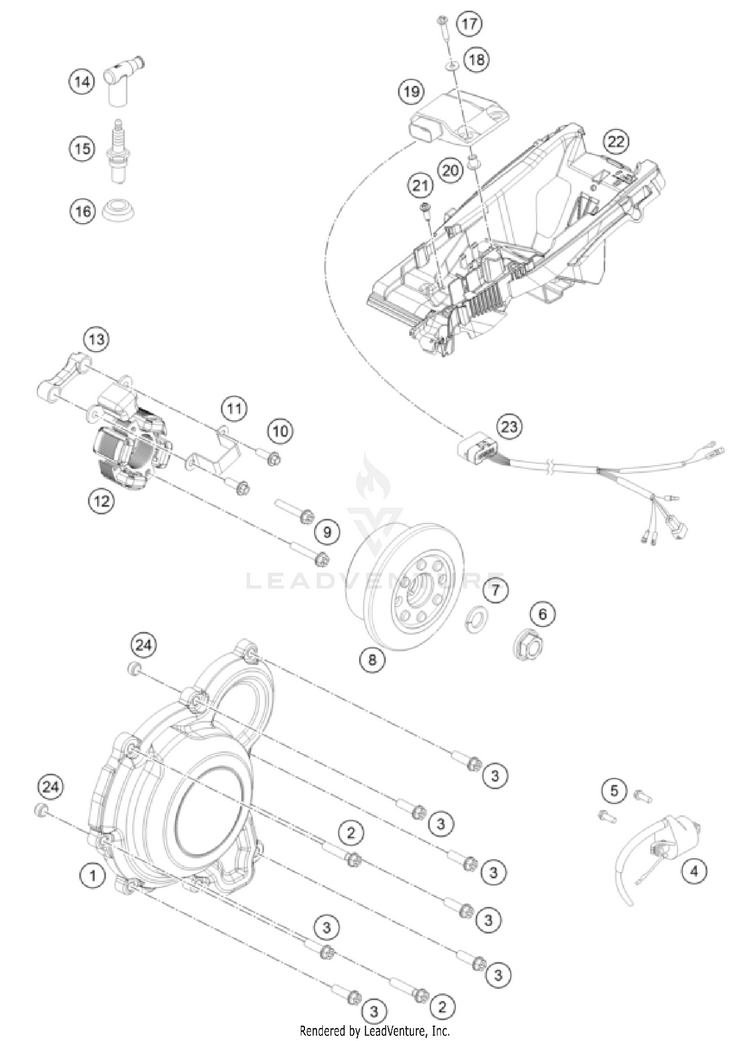

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
155430602000INNER IGNITION COVER HQV-$38.79Usually ships in 7-10 business days
20025060256HH collar screw M6x25 TX30$3.99$3.3910+ In-Stock
30025060206HH collar screw M6x20 TX30$3.99$3.3910+ In-Stock
459039006000IGNITIONCOIL ''IG5128''$77.87$66.1910+ In-Stock
50025060166HH collar screw M6x16 TX30$2.99$2.5410+ In-Stock
649030021100

(replaces part #
49030021000)

Collar nut, M12x1, right$2.99$2.5410+ In-Stock
750230029012LOCKING RING VSK 12$2.99$2.5410+ In-Stock
855439005100ROTOR$317.78$270.11Usually ships in 7-10 business days
90912050253AH SCREW DIN0912-M 5X25$1.20$1.0210+ In-Stock
100014050163HH COLLAR SCREW M 5X16 WS=6$2.99$2.5410+ In-Stock
1150439004010PICKUP BRACKET$6.15$5.2310+ In-Stock
1255439004000STATOR$239.02$203.17Usually ships in 7-10 business days
1350439013100DISTANCE UNIT$6.15$5.54Usually ships in 7-10 business days
1447039190000

(replaces part #
47039090000)

Spark plug connector$36.99$31.4410+ In-Stock
1554331093410SPARK PLUG NGK BR8ECM$18.47$15.7010+ In-Stock
1650231012000SEALING CUP FOR SPARK PLUG$4.99$4.2410+ In-Stock
170017060305SPECIAL SCREW K60X30 WS=6$2.99$2.5410+ In-Stock
180021050003washer DIN 9021 A - 5.3$1.99$1.6910+ In-Stock
1955439031200Dash board box 250 SX 18$314.70$267.505 In-Stock
2060308006000COLLAR BUSHING 6,2X9,2X15X12,5$3.99$3.3910+ In-Stock
210017060206SCREW F. PLASTIC K60X20AL SW6$3.99$3.3910+ In-Stock
2225111155000

(replaces part #
25111055000)

Battery compartment$33.76$28.709 In-Stock
2354839032200WIRING HARNESS FOR CDI 2-ST.07$92.39$78.5310+ In-Stock
2445230024000DOWEL 9,8X7X5.5$3.99$3.3910+ In-Stock
