2025 Husqvarna TC 85 17/14 Transmission Ii - Countershaft OEM Parts Diagram

Submodel TC 85 ENGINE - 2025

Shop Aftermarket Parts

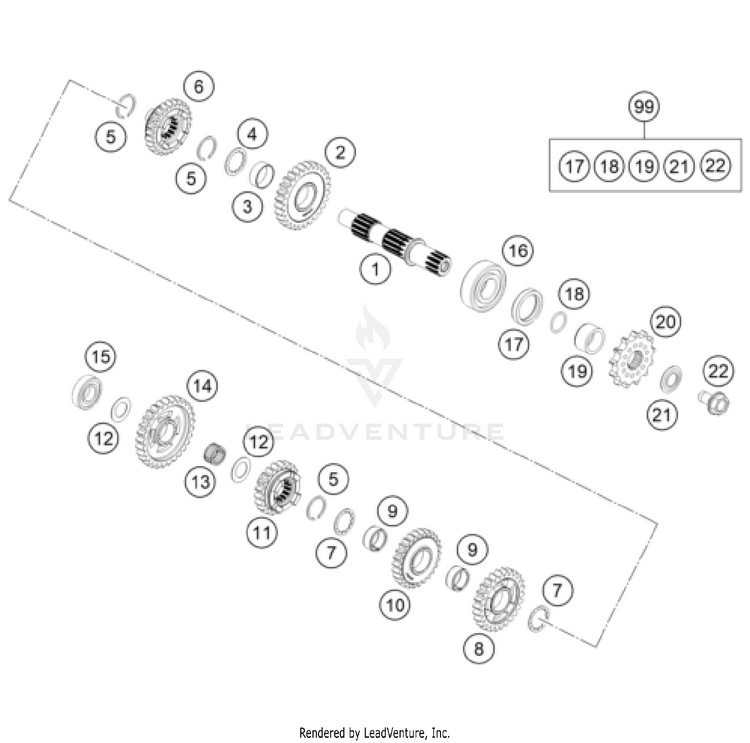

TRANSMISSION II - COUNTERSHAFT

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
147233010150Countershaft$136.72$116.2110+ In-Stock
247233012000Idler gear 2 nd.$79.41$67.50Usually ships in 7-10 business days
347233021000Bushing idler gear$19.79$16.829 In-Stock
447233041000Thrust washer 19.2x27.1x1$2.99$2.5410+ In-Stock
50417210120CIRCLIP SW21$2.99$2.5410+ In-Stock
647233015000Sliding gear 5 th.$85.57$72.73Usually ships in 7-10 business days
747233040000Thrust washer 22x1.50x13x9H$2.99$2.5410+ In-Stock
847233013000Idler gear 3 rd.$69.95$59.4610+ In-Stock
950133099000NEEDLE CAGE K18X22X10 PARTED$15.28$12.9910+ In-Stock
1047233014000idler gear 4 th.$75.34$64.04Usually ships in 7-10 business days
1147233016000sliding gear 6 th.$85.24$72.45Usually ships in 7-10 business days
1247133043000Thrust washer 15.2x25x0.5$3.99$3.3910+ In-Stock
1347033099000NEEDLE BEARING K15X19X10S$10.44$8.8710+ In-Stock
1447233011000Idler gear 1 st.$73.14$62.17Usually ships in 7-10 business days
150625160020BALL BEARING 16002 C3$22.43$19.0710+ In-Stock
160062042001400Grooved ball bearing$16.38$13.9210+ In-Stock
170760263561SHAFT SEAL RING 26X35X6BSL NB$7.36$6.2610+ In-Stock
180770020180O-RING 18,77X1,78 NBR 70-$2.0810+ In-Stock
1947233030000Spacer chain pinion$11.32$9.6210+ In-Stock
20A41033029013Front sprocket 13áteeth$34.64$29.4410+ In-Stock
2147233034044SCREW + SPRING WASHER$17.15$14.584 In-Stock
2259033034044

(replaces part #
59033029000)

SCREW 10.9+SPRING WASHER$9.23$7.8510+ In-Stock
9947233010110

(replaces part #
00050000990)

Counter shaft repair kit 85/105ccá$39.37$33.4610+ In-Stock
