2002 KTM 200 EXC Crankshaft, Pistion OEM Parts Diagram

Submodel 200 EXC Engine - 2002

Shop Aftermarket Parts

Crankshaft, Pistion

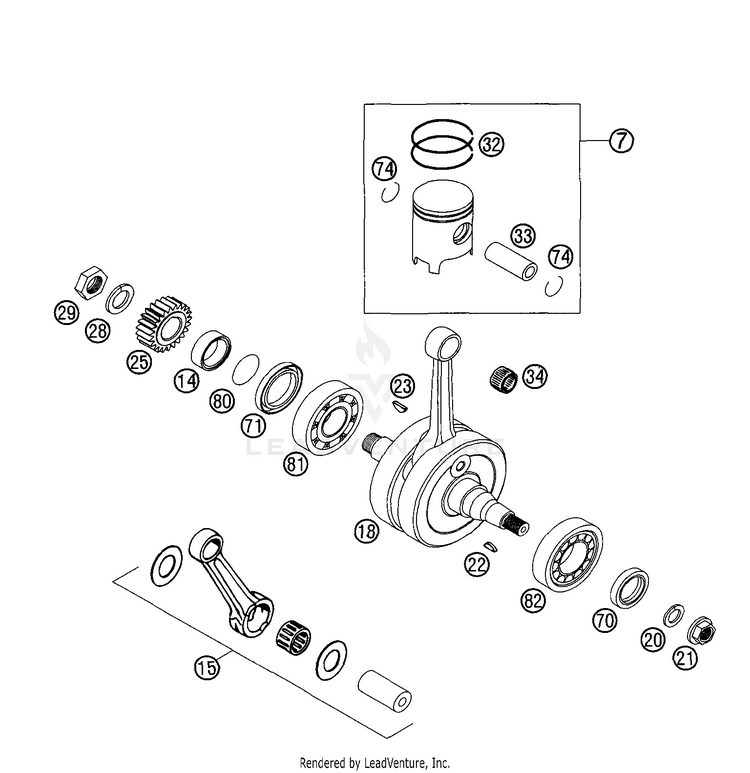

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
750530007000 II

(replaces part #
50330007500 II)

Piston II cpl. 125 MX$224.83$191.111 In-Stock
750530007000 I

(replaces part #
50330007500 I)

Piston I cpl. 125 MX$317.89$270.2110+ In-Stock
752330007300 I

(replaces part #
52330007100 I)

PISTON I CPL. 64MM 200 2004$293.80$249.737 In-Stock
752330007300 II

(replaces part #
52330007100 II)

PISTON II CPL. 64MM 200 2004$295.45$251.135 In-Stock
1454633014100SPACER BUSHING 12MM$24.63$20.9410+ In-Stock
1552330015100

(replaces part #
52330015000)

CON.ROD REPAIR KIT 200'07$403.03$342.58Usually ships in 7-10 business days
1550330015100

(replaces part #
50330015000)

CON.ROD REPAIR KIT 125'07$432.95$368.01Usually ships in 7-10 business days
1852330018000CRANKSHAFT 200 MXC/EXC '98 (STROKE 60)$0.00$0.00Not Shipping
1850330018300

(replaces part #
50330018100)

CRANKSHAFT CPL. 125 EXC 2007$649.87$552.39Usually ships in 7-10 business days
1850330018400

(replaces part #
50330018200)

CRANKSHAFT CPL. 125 SX 2007$742.82$631.40Usually ships in 7-10 business days
2050230029012LOCKING RING VSK 12$2.99$2.5410+ In-Stock
2149030021100

(replaces part #
49030021000)

Collar nut, M12x1, right$2.99$2.5410+ In-Stock
220888030050WOODRUFF KEY DIN6888-3X5X13$2.99$2.5410+ In-Stock
236946005WOODRUFF KEY 5X6,5 HARDED-$3.0810+ In-Stock
2550332023023PRIM. PINION 23-T 125/200'98$112.74$95.833 In-Stock
2850230029016LOCKING RING VSK 16$2.99$2.5410+ In-Stock
290009361600800S

(replaces part #
50330029000)

Hex nut M 16x1.5 left$11.76$10.0010+ In-Stock
3252330032000SQUARE RING 64X1 200'98$45.67$38.82Not Shipping
3250330032600

(replaces part #
50330032500)

TRAPEZOID RING 125 2008$50.59$43.009 In-Stock
3352330033100

(replaces part #
52330033000)

PISTON PIN 11X16X46 200 02$34.53$29.35Usually ships in 7-10 business days
3350330033500PISTON PIN 15X45,2 125 2001$22.10$18.78Usually ships in 7-10 business days
3451030034000NEEDLE BEARING KBK 15X19X20$29.47$25.0510+ In-Stock
3452330034000NEEDLE BEARING KV16X20X20 FN$18.69$15.8910+ In-Stock
700760253570SHAFT SEAL RING 25X35X7 BTSL$23.64$20.0910+ In-Stock
710760324566

(replaces part #
0760324564)

Shaft seal ring 32x45x6.5$14.51$12.3310+ In-Stock
7477030074000

(replaces part #
52330074000)

CIRCLIP 05$4.99$4.248 In-Stock
7450330074500WIRE LOCK RING 15X1$2.99$2.5410+ In-Stock
800770250020O-RING 25,00X2,00 NBR 70$3.99$3.3910+ In-Stock
810625063055BALL BEARING 6305 JR2 CS36$50.81$43.1910+ In-Stock
8250330082000CYL.ROLLER BEAR.NJ206 ET2XCS46$97.89$83.2110+ In-Stock
