2003 KTM 200 EXC Shifting Mechanism OEM Parts Diagram

Submodel 200 EXC Engine - 2003

Shop Aftermarket Parts

Shifting Mechanism

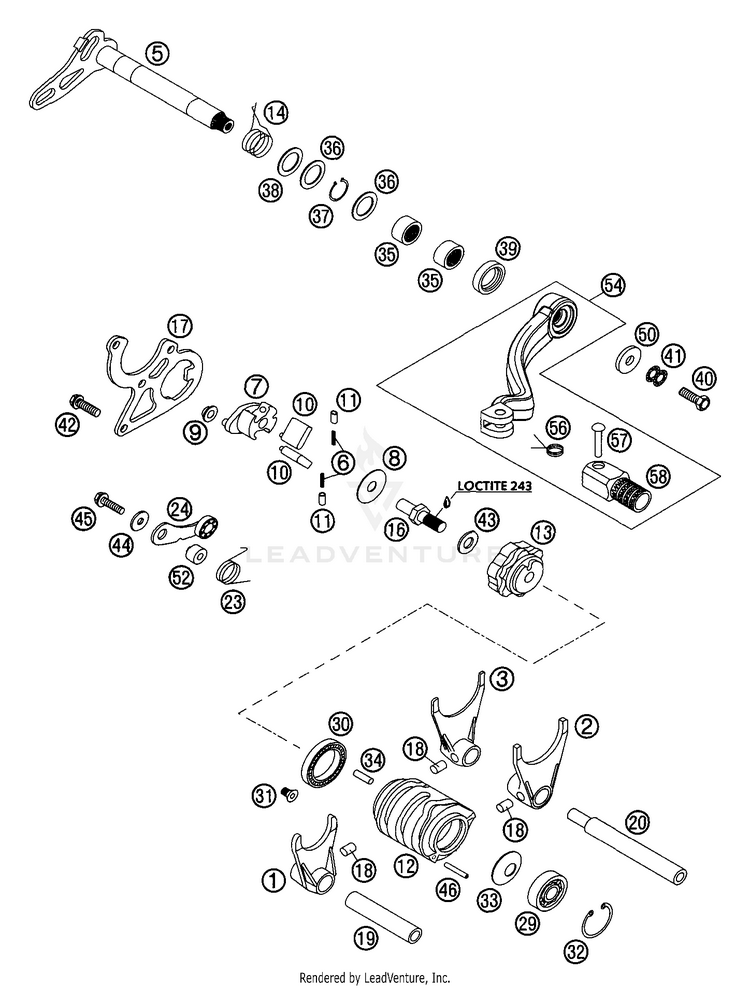

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
150334001200

(replaces part #
50334001100)

SHIFTING FORK 5TH/6TH GEAR$64.34$54.694 In-Stock
250334002200

(replaces part #
50334002100)

SHIFTING FORK 2ND/4TH GEAR$67.75$57.59Usually ships in 7-10 business days
350334003200

(replaces part #
50334003100)

SHIFTING FORK 1ST/3RD GEAR$64.56$54.882 In-Stock
550334005100

(replaces part #
50334005000)

SHIFTING SHAFT CPL.$100.31$85.26Not Shipping
650334007052SPRING FOR RATCHET 0,5X11,5$3.99$3.398 In-Stock
750334007000RATCHET SUPPORT 125/200'98$93.49$79.47Usually ships in 7-10 business days
850334007054STOP DISK 8,2X26X0,7$4.99$4.247 In-Stock
950334007053BUSHING 6X8X12X4,5$7.91$6.7210+ In-Stock
1050334007150

(replaces part #
50334007050)

SHIFTING RATCHET 125/200$11.76$10.007 In-Stock
1150334007051PRESSURE END PAD 4,1X5,6X8,4$17.15$14.585 In-Stock
1250334012200SHIFTING DRUM ALU 125/200 03$115.33$98.03Not Shipping
1350334013000LOCATING DRUM 125/200'98$99.98$84.981 In-Stock
1450334014000RETURN SPRING 3MM$7.47$6.3510+ In-Stock
1650334016000SPECIAL SCREW M8X21,5 WS=12$12.53$10.653 In-Stock
1750334017000SHIFTING GATE 3MM 125/200'98$27.60$23.464 In-Stock
180402061000NEEDLE ROLLER ZRB 6X10$7.47$6.3510+ In-Stock
1950334019000SHIFTING ROD DRIVE 11,8X67,5$11.32$9.621 In-Stock
2050334020000SHIFT. ROD DRIVE END 11,8X94,5$31.12$26.451 In-Stock
2350334023000LOCATING LEVER SPRING 2,5MM'98$4.99$4.2410+ In-Stock
2450334024144

(replaces part #
50334024044)

LOCATING LEVER CPL. 08$17.15$14.5810+ In-Stock
290625060006BALL BEARING 6000 RS1 C3$24.63$20.9410+ In-Stock
300625618050BALL BEARING 61805 C3$51.69$43.9410+ In-Stock
310991050102FLAT H.SCEW DIN7991-M5X10 10.9$2.99$2.5410+ In-Stock
320472260120LOCK RING DIN0472-26X1,2$2.99$2.547 In-Stock
330093251209SPRING WASHER 12,2X25X0,9$3.99$3.392 In-Stock
340402040980NEEDLE ROL.DIN5402 NRB 4X9,8$3.99$3.3910+ In-Stock
3554632095000needle sleeve HK 1412 14x20x12$8.24$7.0010+ In-Stock
3649033031000STOP DISK 14,3X20X1$6.15$5.2310+ In-Stock
370471140100retaining ring DIN 471 14x1$1.99$1.6910+ In-Stock
3849033031015STOP DISK 14,2X22X1,5$2.99$2.5410+ In-Stock
390760142460radial shaft seal 14x24x6 B$10.88$9.2510+ In-Stock
4059009062016

(replaces part #
0933060165)

SPECIAL SCREW M6X16 WS=8 10.9$2.99$2.5410+ In-Stock
4150233041000PAIR OF WASHERS M 6 NORDLOCK$4.99$4.2410+ In-Stock
420025060166

(replaces part #
0015060163)

HH collar screw M6x16 TX30$2.99$2.5410+ In-Stock
430125080003washer DIN 125 A -8.4$1.99$1.6910+ In-Stock
440125050003WASHER DIN0125-A 5,3$1.99$1.6910+ In-Stock
450025050206

(replaces part #
0015050203)

HH collar screw M5x20 TX30$2.99$2.5410+ In-Stock
460481030220TENSION PIN DIN1481 3X22 (ONLY FOR 125 SX)-$0.22Not Shipping
5050232050001STEEL WASHER 6,4X17X3$6.15$5.2310+ In-Stock
5254634052300SLEEVE FOR LOCKING LEVER$3.99$3.3910+ In-Stock
5454734031000SHIFT LEVER CPL. 2-STROKE 2001$93.05$79.0910+ In-Stock
5654634032100SHIFTING LEVER SPRING 250$3.99$3.3910+ In-Stock
5754634031050BOLT 6X25 FOR SHIFT LEVER$9.23$7.8510+ In-Stock
5854634131000STEP PLATE FOR SHIFT LEVER 250$37.17$31.5910+ In-Stock
