2003 KTM 200 EXC Wiring Harness (Eu & Aus) OEM Parts Diagram

Submodel 200 EXC Engine - 2003

Shop Aftermarket Parts

Wiring Harness (EU & AUS)

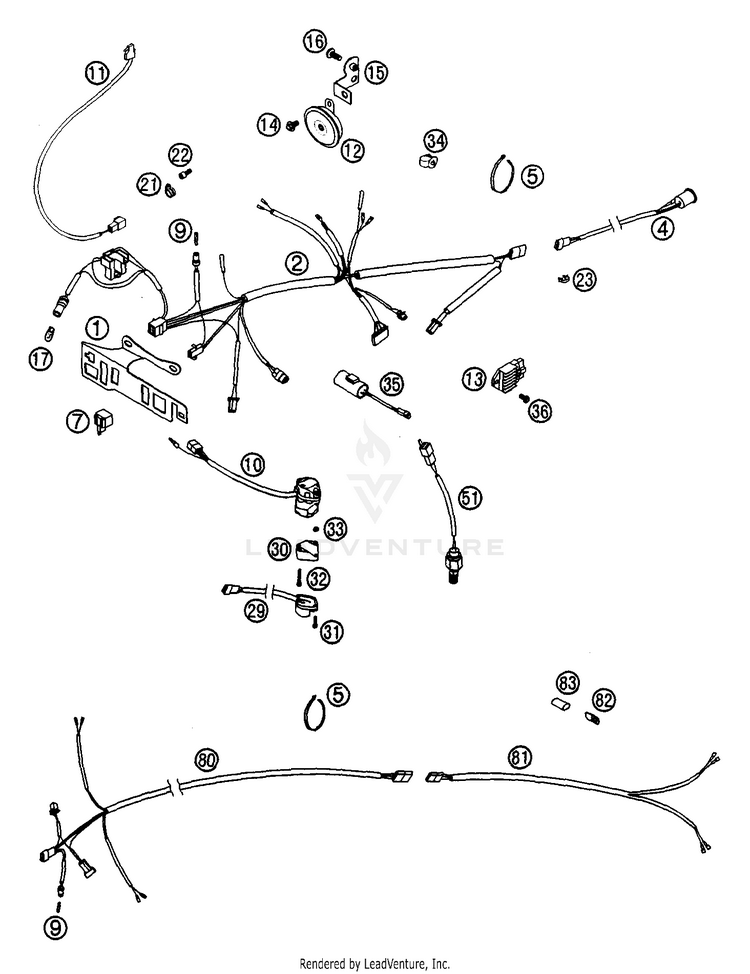

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
-44011076305CABLE TIE 300/4,8MM BLACK$2.99$2.5410+ In-Stock
159011083000SUPPORT BRACKET BLACK 2001$24.94$21.20Not Shipping
250311075800WIRING HARNESS EXC EU/AUS 03$120.08$102.07Usually ships in 7-10 business days
450311076000WIRING HARNESS REAR 125-380'98$32.22$27.3910+ In-Stock
544011076200CABLE TIE 200/3,6MM BLACK$1.99$1.8810+ In-Stock
744611207200FLASHER UNIT 97$58.62$49.833 In-Stock
949111425200PAC

(replaces part #
49111425000)

ULB 12V 2,3W (W2X4,6D)$2.99$2.5410+ In-Stock
1050311070000H.LIGHT SWITCH CEV 2/4TAKT '98$76.11$64.6910+ In-Stock
1050311070100H.LIGHT SWITCH CEV EGS AUS.'98$87.22$74.14Usually ships in 7-10 business days
1150311050100BRAKE LIGHT SWITCH FRONT 2002$76.00$64.6010+ In-Stock
1250311060000DC HORN 12V K80/L LEB$37.83$32.16Usually ships in 7-10 business days
1350311034000VOLTAGE REGULA. 12V 125-200'98$120.33$102.288 In-Stock
140024060106

(replaces part #
0014060103)

HH COLLAR SCREW M6X10 TX30$3.99$3.3910+ In-Stock
1559011061000BRACKET 2001$10.35$8.80Not Shipping
160024060156

(replaces part #
0014060153)

HH collar screw M6x15 TX30$3.99$3.3910+ In-Stock
1749011435100

(replaces part #
49011435000)

BULB 12V 5W (W2,1X9,5D) PHIL.$6.15$5.2310+ In-Stock
2157013070000PVC-CLAMP 7/16'' HEYCO 3377$1.99$1.6910+ In-Stock
220912050083SHCS DIN 912 M5x8$1.99$1.6910+ In-Stock
2357013072000WIRING HOLDER 12MM$4.99$4.2410+ In-Stock
2357013072100WIRING HOLDER 16MM$1.99$1.6910+ In-Stock
2950311029000FLASHER SWITCH CEV '98$61.15$51.9810+ In-Stock
3013011070060ADAPTER FOR FLASHER SWITCH '98$6.15$5.2310+ In-Stock
310985040163FLAT HEAD SCREW DIN7985-M 4X16$2.99$2.5410+ In-Stock
320084040223CYL.HEAD SCREW DIN0084-M 4X22A$1.99$1.6910+ In-Stock
330934040003HEXAGON NUT DIN0934-M 4$1.99$1.6910+ In-Stock
3458111076000CABLE SUPPORT KHS NR.150-47610$4.99$4.2410+ In-Stock
3550311035000CONDENSATOR 2200MF ADP-48 2000$89.42$76.01Usually ships in 7-10 business days
360025060126

(replaces part #
0015060123)

HH collar screw M6x12 TX30$3.99$3.3910+ In-Stock
5150311051100BRAKE LIGHT SWITCH REAR '98$43.44$36.9210+ In-Stock
8059011080000FLASH.WIRINGHARNESS FRONT 2001$41.46$35.30Usually ships in 7-10 business days
8159011081000FLASH.WIRINGHARNESS REAR 2001$23.75$20.23Usually ships in 7-10 business days
8250031003000RETAINING PLATE$3.14$2.83Usually ships in 7-10 business days
8350311025030SHRINK HOSE 6,4/3,2 L=30 MM$0.00$0.00Not Shipping
