2007 KTM 300 XC Transmission I OEM Parts Diagram

Submodel 300 XC Engine - 2007

Shop Aftermarket Parts

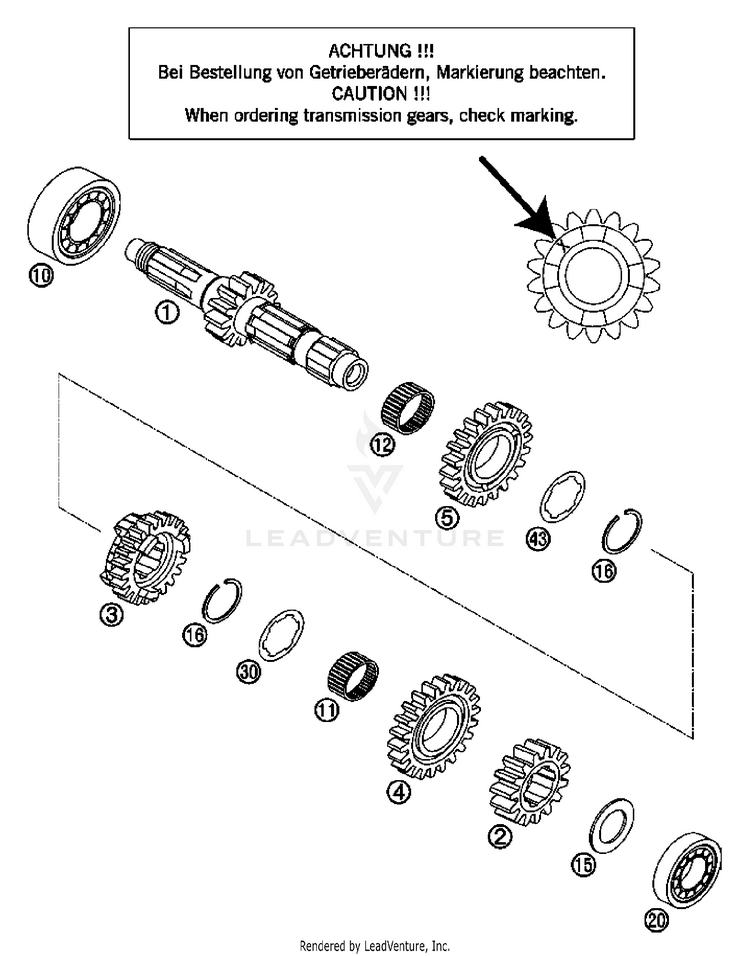

Transmission I

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
154833101000MAIN SHAFT 14-T ''1E14'' 04$128.72$109.41Not Shipping
279333002000

(replaces part #
54833002100)

Fixed gear 2nd g/16 teeth$109.55$93.12Usually ships in 7-10 business days
354833003000SLIDING GEAR 3RD G.18-T ''3S18''$117.25$99.661 In-Stock
479333004000

(replaces part #
54833004000)

Idler gear 4.G 21 teeth$147.50$125.38Usually ships in 7-10 business days
579333005000

(replaces part #
54833005000)

Idler gear 5.G 22-Z$147.50$125.38Usually ships in 7-10 business days
100625062054BALL BEARING 6205 C3 NTN$24.30$20.6610+ In-Stock
110405222613NEEDLE BEAR. K 22X26X13 TN$10.77$9.1510+ In-Stock
120405242812NEDDLE BEAR. K24X28X11,9 DIV.$8.57$7.2810+ In-Stock
1554633015000STOP DISK 20,2X33X1,5$4.99$4.249 In-Stock
1677033022100

(replaces part #
54633096000)

Retaining ring 25x1,65$2.99$2.5410+ In-Stock
200625160040GROOVED BALL BEAR. TM 16004 C3$27.49$23.3710+ In-Stock
3059033030000STOP DISC 25,2X32X1,5$3.99$3.3910+ In-Stock
4379333043000

(replaces part #
50333043000)

Stop disk$3.99$3.3910+ In-Stock
