2007 KTM 50 SX Frame OEM Parts Diagram

Submodel 50 SX Engine - 2007

Shop Aftermarket Parts

Frame

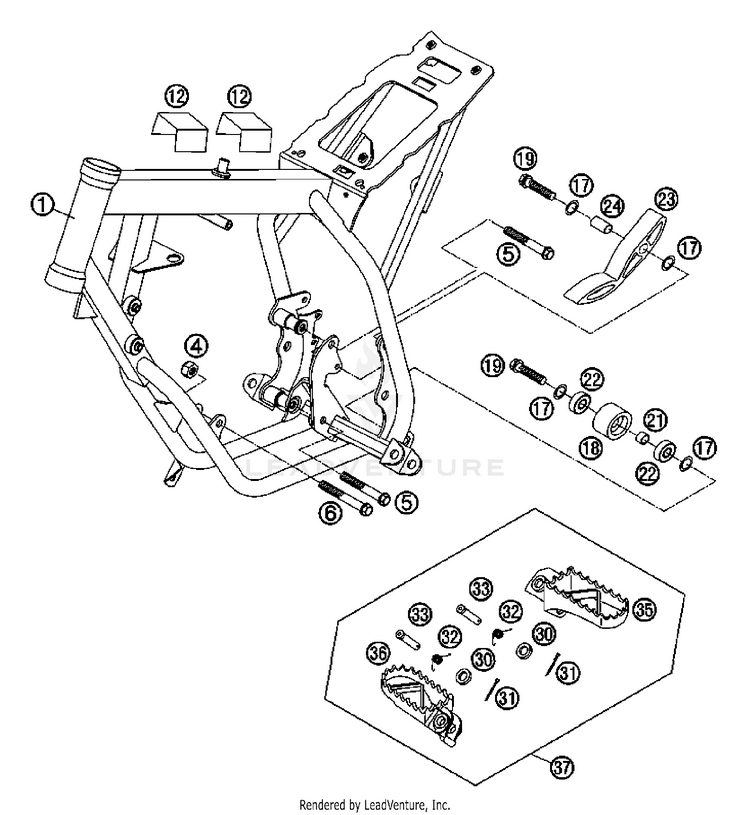

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
14510300160030FRAME PRO SENIOR ''MC4R'' bl. 07$680.39$614.39Usually ships in 7-10 business days
454310086200SELF LOCKING NUT M8 10.9$3.99$3.3910+ In-Stock
50015080603HH COLLAR SCREW M 8X60 WS=10$3.99$3.3910+ In-Stock
60015080653HH COLLAR SCREW M 8X65 WS=10$2.99$2.544 In-Stock
1258711054050METAMOLL FOR BATTERY BRACKET$2.99$2.5410+ In-Stock
1736003014000LOCK WASHER 8MM$2.99$2.5410+ In-Stock
1850203053000CHAIN ROLL D=30MM$7.91$6.7210+ In-Stock
190025080306

(replaces part #
0015080303)

HH collar screw M8x30$3.62$3.0810+ In-Stock
2174003021000BUSHING 8.2 X 12 X 6$3.99$3.3910+ In-Stock
220625006087GROOVED BALL BEAR. 608 2RS C3$25.18$21.4010+ In-Stock
2351103053000CHAIN SLIDING PIECE BELOW '97$10.77$9.1510+ In-Stock
2451103053051BUSHING 8,2X10X20$4.99$4.2410+ In-Stock
300125100003washer DIN 125 A 10.5$2.99$2.5410+ In-Stock
310094032250

(replaces part #
0094032253)

PIN DIN 0094-3.2X25 NIRO-$2.0810+ In-Stock
3254603041000FOOTREST SPRING L/S & R/S$6.15$5.2310+ In-Stock
3354803044000PIN FOR FOOT PED 51.5X9.8 MM$14.62$12.4310+ In-Stock
355460304000090FOOT REST L/S SILVER$37.49$31.87Usually ships in 7-10 business days
365460314000090FOOT REST R/S SILVER '98$41.67$35.42Not Shipping
374510304013390AFOOTPEG L.+R. CPL. MINI 03$99.95$84.96Usually ships in 7-10 business days
