2008 KTM 50 SX MINI Engine Case OEM Parts Diagram

Submodel 50 SX Mini USA Engine - 2008

Shop Aftermarket Parts

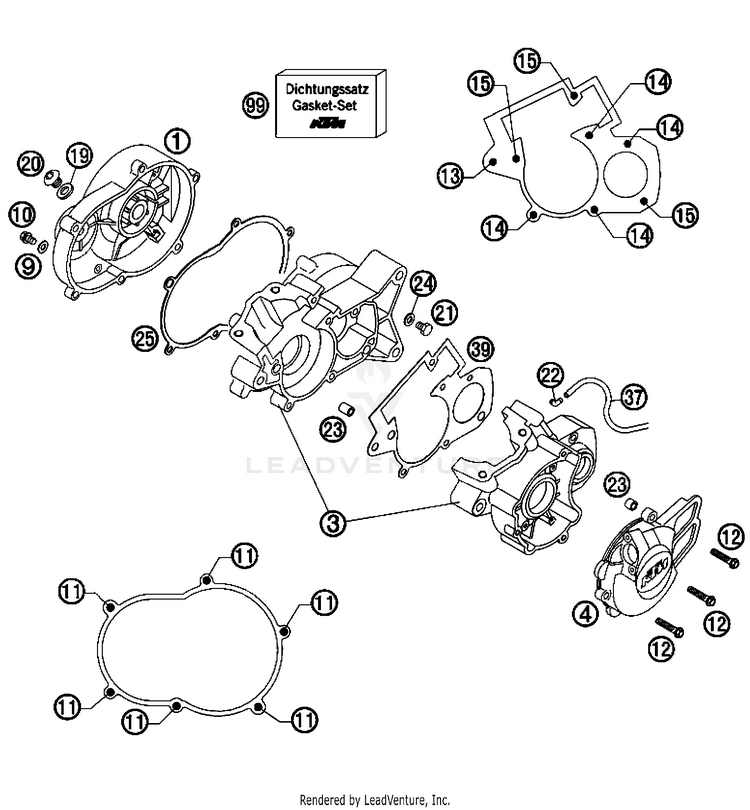

Engine Case

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
145130001100CLUTCH COVER 50 2004 | 2004$90.75$77.14Not Shipping
345130000044ENGINGE CASE 50CCM LC 2001 | 2001$240.94$219.26Not Shipping
445130502100IGNITION COVER 50 GS 2002 | 2002$68.30$58.06Not Shipping
90603061001CU-SEAL RING DIN7603-6X10X1$2.99$2.5410+ In-Stock
100025060106

(replaces part #
0015060103)

HH collar screw M6x10 TX30 | WS=8$3.99$3.3910+ In-Stock
110025060256

(replaces part #
0015060253)

HH collar screw M6x25 TX30 | WS=8$3.99$3.3910+ In-Stock
120025060306

(replaces part #
0015060303)

HH collar screw M6x30 TX30 | SW=8$3.99$3.3910+ In-Stock
130015080603HH COLLAR SCREW M 8X60 WS=10 | WS=10$3.99$3.3910+ In-Stock
140912060353AH SCREW DIN0912-M 6X35$2.99$2.5410+ In-Stock
150912060404AH SCREW DIN0912-M 6X40 A2$2.99$2.5410+ In-Stock
1945130019000GASKET FOR OIL PLUG$2.09$1.78Not Shipping
2045130020000OIL PLUG 50 LC 2001 | 2001$11.19$9.514 In-Stock
2146030021100OIL DRAIN PLUG M10 WS=13 | WS=13$15.83$13.4610+ In-Stock
2245130022000ANGLE PIECE 50CCM LC 2001 | 2001$6.92$5.8810+ In-Stock
2345130023000DOWEL 7X9X10$6.15$5.2310+ In-Stock
240603100141sealing ring DIN 7603 10x14x1$2.99$2.5410+ In-Stock
2545130025000GASKET FOR CLUTCH COVER 2001 | 2001$7.69$6.5410+ In-Stock
3752031137001PVC-HOSE 3X5MM | (As required)$6.15$5.2310+ In-Stock
3945130039000ENGINE CASE GASKET 50 LC 2001 | 2001$4.83$4.1110+ In-Stock
9945130099000

(replaces part #
45130599000)

GASKET SET CPL. 50 LC 2001 | 2002$101.63$86.39Usually ships in 7-10 business days
