2008 KTM 505 SX-F Ignition System OEM Parts Diagram

Submodel 505 SX-F Engine - 2008

Shop Aftermarket Parts

Ignition System

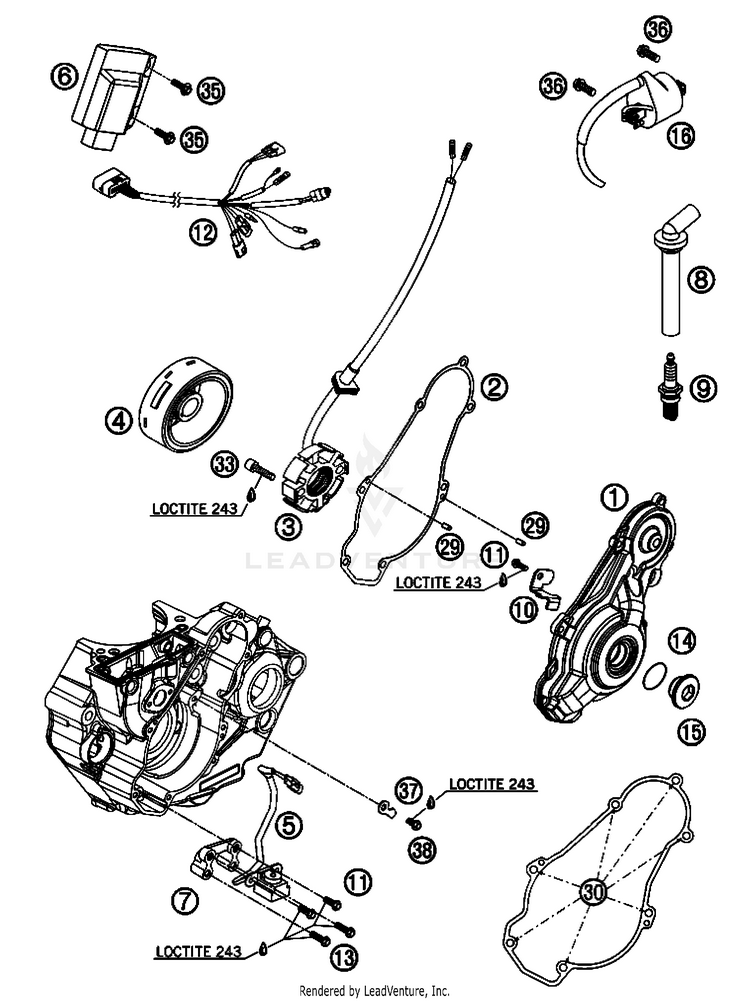

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
177330002100IGNITION COVER$89.84$76.36Not Shipping
277330040100IGNITION COVER GASKET$9.89$8.4110+ In-Stock
377339004000STATOR SX 06 | 06$216.29$183.85Not Shipping
477039005000FLYWHEEL 05 | 05$376.82$320.30Usually ships in 7-10 business days
577339034000PULSER COIL KOKUSAN ''PU5165''$87.99$74.7910+ In-Stock
677639031000CDI UNIT KOKUSAN 505 SX-F 07 | 505 SX-F 07$347.85$295.67Usually ships in 7-10 business days
777339035100ADAPTER PULSER COIL$30.09$25.58Not Shipping
877339090000SPARK PLUG NGK-XD05EMGK$46.74$39.7310+ In-Stock
977039093000SPARK PLUG NGK CR9EKB ´05 | '05$15.83$13.4610+ In-Stock
1077330002050WIRE RETAINING BRACKET$5.87$5.28Usually ships in 7-10 business days
110015050103HH COLLAR SCREW M 5X10 WS=8 | WS=8$1.09$0.9310+ In-Stock
1259439032100WIRING HARNESS FOR CDI EXC 04 | 04$106.67$90.67Not Shipping
130015050253HH COLLAR SCREW M 5X25 WS=8 | WS=8$2.99$2.5410+ In-Stock
140770220020o-ring 22.00x2.00 NBR70$2.99$2.5410+ In-Stock
156003009400030threaded plug M24x1.5 PA 6.6$4.99$4.2410+ In-Stock
1659039006000IGNITIONCOIL ''IG5128''$77.87$66.1910+ In-Stock
290402040980NEEDLE ROL.DIN5402 NRB 4X9,8$3.99$3.3910+ In-Stock
300025060206

(replaces part #
0015060203)

HH collar screw M6x20 TX30 | WS=8$3.99$3.3910+ In-Stock
330912050253AH SCREW DIN0912-M 5X25$1.20$1.0210+ In-Stock
350024060206HH collar screw M6x20 TX30 | TX30$3.99$3.3910+ In-Stock
360025060166HH collar screw M6x16 TX30 | TX30$2.99$2.5410+ In-Stock
3777340097100RETAINING PLATE F.PICKUPCABEL$4.99$4.491 In-Stock
380025060166

(replaces part #
0015060163)

HH collar screw M6x16 TX30 | WS=8$2.99$2.5410+ In-Stock
