2009 KTM 85 XC Cylinder OEM Parts Diagram

Submodel 85 XC Engine - 2009

Shop Aftermarket Parts

Cylinder

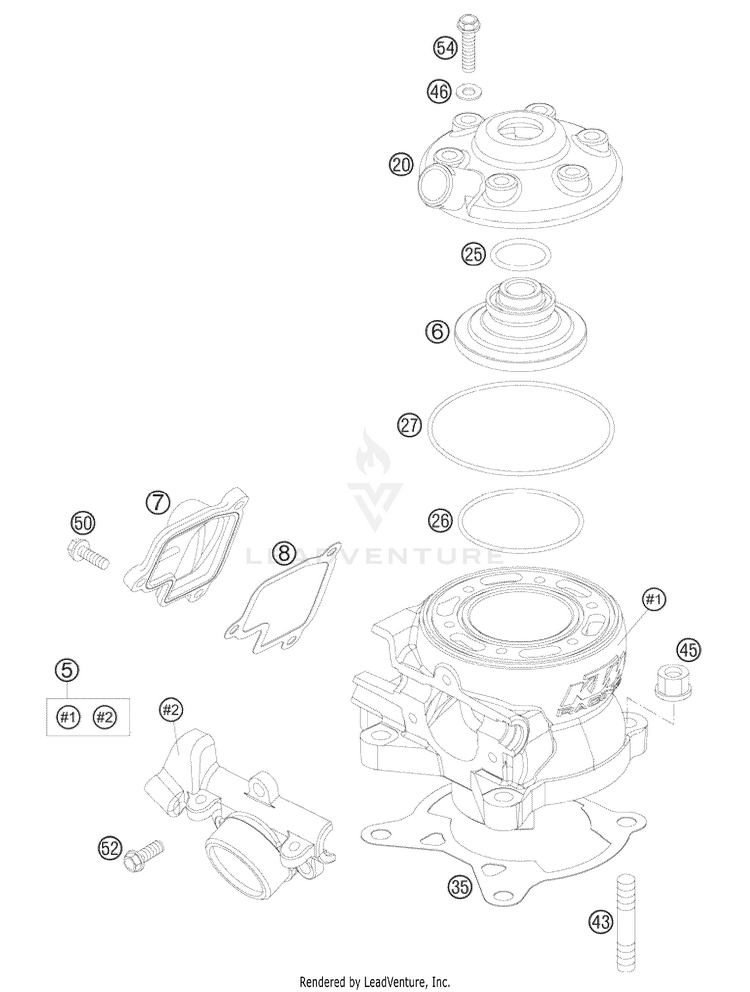

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
647030106100CYLINDER HEAD INSERT 85 SX 07 | 07$55.54$47.218 In-Stock
747037007000CONTROL COVER 85 SX 2003 | 2003$45.31$38.51Not Shipping
847037008000GASKET FOR CONTROL COVER 2003 | 2003$4.83$4.113 In-Stock
2047030006100CYLINDER HEAD 85 SX 2007 | 2007$68.89$58.56Not Shipping
250770220025O-RING 22,00X2,5 VITON 75SH$6.15$5.2310+ In-Stock
260770540020O-RING 54X2 VITON$12.20$10.3710+ In-Stock
270770820020O-RING 82X2 SILICONE$13.30$11.3010+ In-Stock
3547030035000CYLINDER BASE GASKET 0,50MM | (As required)$9.56$8.1310+ In-Stock
3547030035020CYLINDER BASE GASKET 0,20MM | (As required)$9.56$8.1310+ In-Stock
3547030035030CYLINDER BASE GASKET 0,30MM | (As required)$9.56$8.1310+ In-Stock
430835080240STUD DIN 0835-M 8X24$3.99$3.3910+ In-Stock
4546030045000flanged nut M8 WS10$9.23$7.8510+ In-Stock
460603061001CU-SEAL RING DIN7603-6X10X1$2.99$2.5410+ In-Stock
500025050126

(replaces part #
0015050123)

HH collar screw M5x12 TX30 | WS=8$3.99$3.3910+ In-Stock
520025060166

(replaces part #
0015060163)

HH collar screw M6x16 TX30 | WS=8$2.99$2.5410+ In-Stock
5447030079000CYL.HEAD BOLT 85 SX 05 | 05$1.99$1.6910+ In-Stock
