2010 KTM 990 Supermoto T Engine Case OEM Parts Diagram

Submodel 990 Supermoto T Engine - 2010

Shop Aftermarket Parts

Engine Case

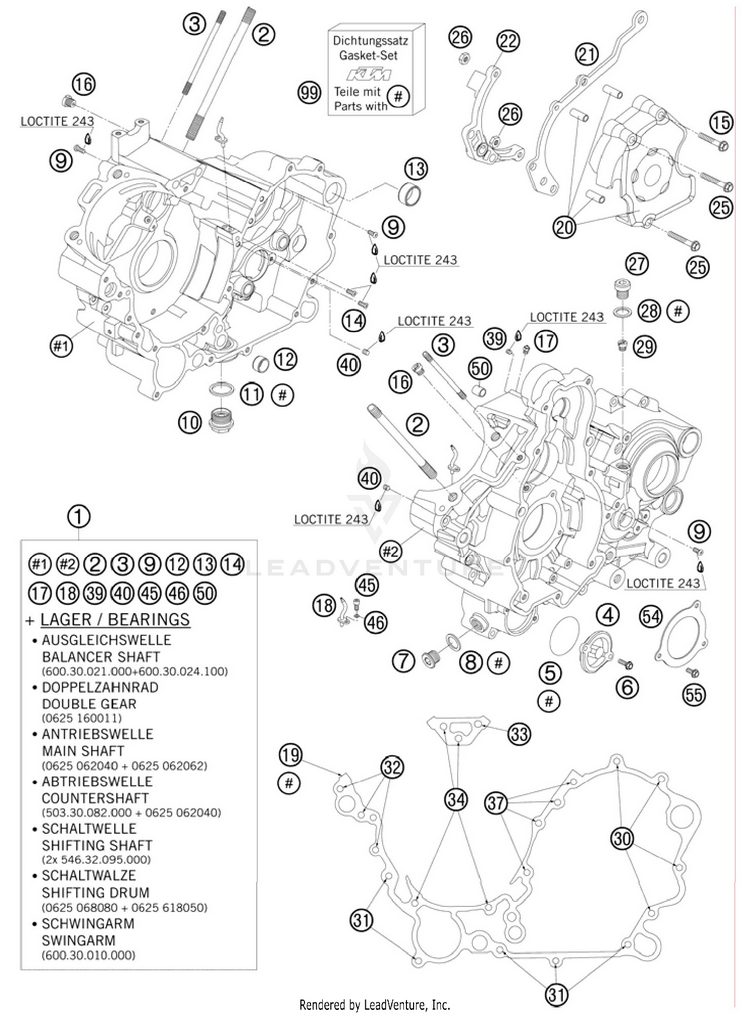

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
16003000014423ENGINE CASE CPL. 05 | 05$2,143.57$1,935.64Usually ships in 7-10 business days
260030043100STUD M10X161 06 | 06$14.18$12.05Usually ships in 7-10 business days
360030043010STUD M 6X101 10.9 03 | 03$6.15$5.54Usually ships in 7-10 business days
459038041000OIL FILTER COVER RACING$16.49$14.023 In-Stock
50770400025O-RING 40,00X2,50 NBR 70$2.99$2.5410+ In-Stock
60025050166HH collar screw M5x16 TX30 | TX30$2.99$2.5410+ In-Stock
760038033050PLUG SCREW M14X1,5 ALU AH$13.08$11.12Usually ships in 7-10 business days
80603142016CU-SEAL RING 14X20X1,5 LC8 02 | 02$3.99$3.395 In-Stock
90018050103INT. TORX OVAL HEAD M 5X10 8.8$1.99$1.6910+ In-Stock
1058038019050DRAIN PLUG W. MAGNET$22.88$19.45Not Shipping
1158038017100CU-SEAL RING DIN7603-22X27X2$3.99$3.3910+ In-Stock
1258330023000DOWEL 17 X 14 X 9,5$6.48$5.518 In-Stock
1360030023000DOWEL 20,1X24X12 03 | 03$4.99$4.49Usually ships in 7-10 business days
140019050106S

(replaces part #
0019050103)

hex lobe countersunc screw M5x10 - 10.9$2.99$2.5410+ In-Stock
150025060306HH collar screw M6x30 TX30 | TX30$3.99$3.3910+ In-Stock
1659030054000JET 60 DELLORTO M6X0,75$15.39$13.0810+ In-Stock
1760030063070oil jet 70 M5$10.11$8.5910+ In-Stock
1860030064000OIL INJECT.TUBE CURVED ''70'' 05 | 05$13.96$11.87Usually ships in 7-10 business days
1960030039100ENGINE CASE GASKET 0,5MM 05 | 05$25.73$21.871 In-Stock
2060030060044CHAIN SPROCKET COVER CPL. 03 | 03$16.27$13.83Usually ships in 7-10 business days
2160030047000CHAIN FAIL. PROTECTION LC8 03 | 03$25.62$21.78Usually ships in 7-10 business days
2260032063000ADAPTER F. HYDR. CLUTCH 03 | 03$8.57$7.284 In-Stock
250025060356HH collar screw M6x35 TX30 | TX30$3.99$3.3910+ In-Stock
260985060003SELF LOCK. NUT DIN0985-M 6$2.99$2.5410+ In-Stock
2749030029000OIL DRAIN PLUG M10X1,5 AH-WS=6$6.81$6.13Usually ships in 7-10 business days
280603100141sealing ring DIN 7603 10x14x1$2.99$2.5410+ In-Stock
2960038029200REDUCING JET ''30'' M6X0,75$21.00$17.852 In-Stock
300025060406HH collar screw M6x40 TX30 | TX30$3.99$3.3910+ In-Stock
310025060606HH collar screw M6x60 TX30 | TX30$3.99$3.3910+ In-Stock
320025060656HH COLLAR SCREW M6X65 TX30 | TX30$2.99$2.5410+ In-Stock
330025060706HH COLLAR SCREW M6X70 TX30 | TX30$3.99$3.3910+ In-Stock
340025060756HH COLLAR SCREW M6X75 TX30 | TX30$3.99$3.3910+ In-Stock
370025060906HH COLLAR SCREW M6X90 TX30 | TX30$3.99$3.394 In-Stock
390916050042THREAD PIN DIN916 M5X4-45H$10.66$9.06Usually ships in 7-10 business days
400551060050THREAD PIN DIN0551-M 6X 5$0.00$0.00Not Shipping
450912040103AH.SCREW DIN0912-M 4X10$2.99$2.5410+ In-Stock
460770035020O-RING 3,5X2,00 NBR$1.99$1.6910+ In-Stock
5049030090100

(replaces part #
49030090000)

DOWEL 9,8 X7X10$2.99$2.8310+ In-Stock
5460030084000BRACKET FOR BEARING INSERT 05 | 05$9.65$8.68Usually ships in 7-10 business days
550025050126HH collar screw M5x12 TX30 | TX30$3.99$3.3910+ In-Stock
9960030099000GASKET SET CPL. 03 | 03$512.92$435.98Usually ships in 7-10 business days
