2011 KTM 300 XC Exhaust Control OEM Parts Diagram

Submodel 300 XC Engine - 2011

Shop Aftermarket Parts

Exhaust Control

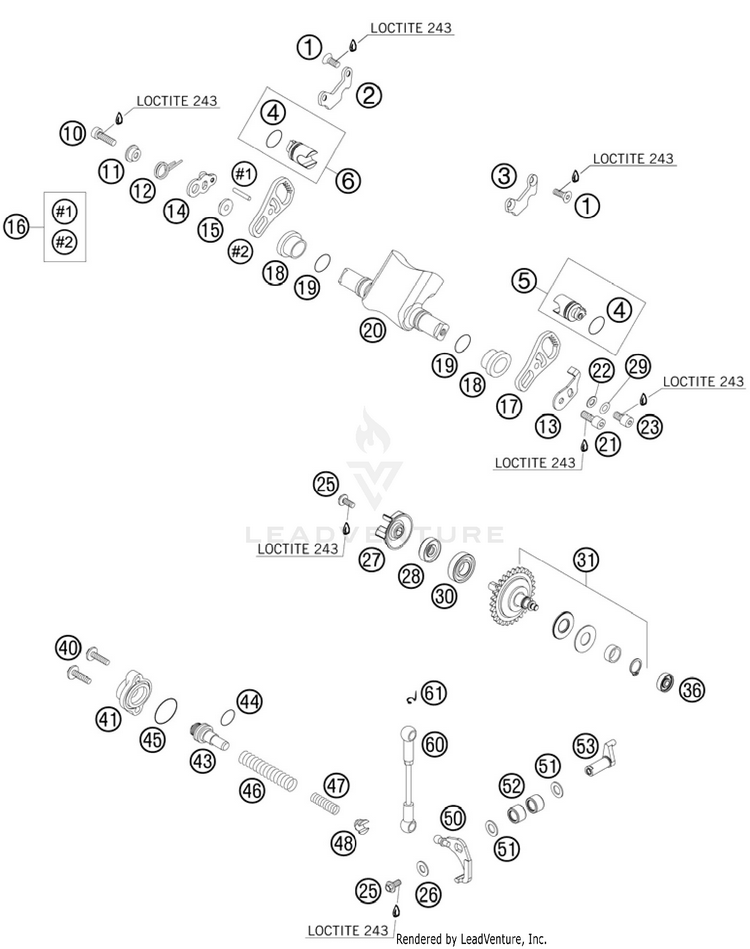

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
10019050106S

(replaces part #
0019050103)

hex lobe countersunc screw M5x10 - 10.9$2.99$2.5410+ In-Stock
254837362100

(replaces part #
54837362000)

retainer plate right | 08$14.84$12.618 In-Stock
354837363100

(replaces part #
54837363000)

retainer plate left | 08$14.84$12.616 In-Stock
40770160021O-RING 16,00X2,00 VITON$3.99$3.3910+ In-Stock
554837361044CONTROL VALVE 300 L/S CPL. 08 | 08$48.06$40.852 In-Stock
654837361144CONTROL VALVE 300 R/S CPL. 08 | 08$48.06$40.853 In-Stock
100912060203AH SCREW DIN0912-M 6X20$2.99$2.5410+ In-Stock
1154637067000SPRING SLEEVE$4.99$4.2410+ In-Stock
1254637066000OVERLOAD SPRING$4.99$4.2410+ In-Stock
1354637085300RETAIN.PLATE CONTROL FLAP '92 | '92$6.15$5.235 In-Stock
1454637065000CONTROL LEVER WITH BALL TYPE$24.74$21.0310+ In-Stock
1554637068100BUSHING SLEEVE$9.23$7.8510+ In-Stock
1654837364044GEAR SEGMENT RIGHT CPL. 08 | 08$47.40$40.296 In-Stock
1754837364050GEAR SEGMENT 300 L/S 08 | 08$37.72$32.069 In-Stock
1854737019000BEAR. SLEEVE F.CONTROL FLAP'97 | '97$9.89$8.4110+ In-Stock
190770150151O-RING 15,00X1,50 VITON$3.99$3.3910+ In-Stock
2054837320100CONTROL FLAP 300 08 | 08$121.10$102.943 In-Stock
210912060163AH SCREW DIN0912-M 6X16$1.99$1.6910+ In-Stock
2254637056100WASHER 6,5X11X2$1.99$1.6910+ In-Stock
230912060083AH SCREW DIN0912-M 6X 8$2.99$2.5410+ In-Stock
250014050123HH COLLAR SCREW M 5X12 WS=6 | WS=6$2.99$2.5410+ In-Stock
260349000050WASHER DIN7349-5X15X2$1.99$1.6910+ In-Stock
2754835005000WATER PUMP WHEEL 07 | 07$4.99$4.2410+ In-Stock
280760082472SHAFT SEAL RING 8X24X7 A DUO$9.01$7.6610+ In-Stock
290137060003spring washer DIN 137 B - 6 | (As Required)$2.99$2.5410+ In-Stock
300625160020BALL BEARING 16002 C3$22.43$19.0710+ In-Stock
3154837050044CENTRIFUGAL TIMER CPL. 250/300$249.03$211.6810+ In-Stock
3654637098100BALL BEARING 626LLBC3/5K$14.84$12.6110+ In-Stock
400014050203HH COLLAR SCREW M 5X20 WS=6 | WS=6$3.99$3.3910+ In-Stock
4155537035000

(replaces part #
54637070100)

Closing cover | 250-380'98$21.99$18.6910+ In-Stock
4354837075100

(replaces part #
54837075000)

Spring thrust bearing$17.59$14.9510+ In-Stock
440770021120O-RING 12,37X2,62 NBR70$3.99$3.3910+ In-Stock
450770240020O-RING 24,00X2,00 NBR70$2.99$2.5410+ In-Stock
4654837069000ADJUST. SPRING 2003 | 2003$3.99$3.3910+ In-Stock
4754637072300AUXILIARY SPRING MID. YELLOW$3.99$3.3910+ In-Stock
4754837072000AUXILIARY SPRING SOFT, RED | (As Required)$2.99$2.5410+ In-Stock
4754837072100AUXILIARY SPRING HARD GREEN | (As Required)$3.99$3.3910+ In-Stock
4854637071200SPRING INSERT$10.66$9.0610+ In-Stock
5047237056100

(replaces part #
54637055244)

Power valve control lever | '91$37.28$31.698 In-Stock
510988101610SHIM WASHER DIN988 10X16X1$2.99$2.5410+ In-Stock
520618101410

(replaces part #
54637096000)

needle sleeve HK 1010 10x14x10$7.03$5.9810+ In-Stock
5354837057000CONTROL LEVER 03 | 03$45.20$38.42Usually ships in 7-10 business days
6054637095344CONNECT.ROD CPL. L=109,5MM '91 | '91$37.89$32.212 In-Stock
6150237195055SECURING DIN-71805-S-8$2.99$2.5410+ In-Stock
