2016 KTM 250 SX Clutch Cover OEM Parts Diagram

Submodel 250 SX Engine - 2016

Shop Aftermarket Parts

Clutch Cover

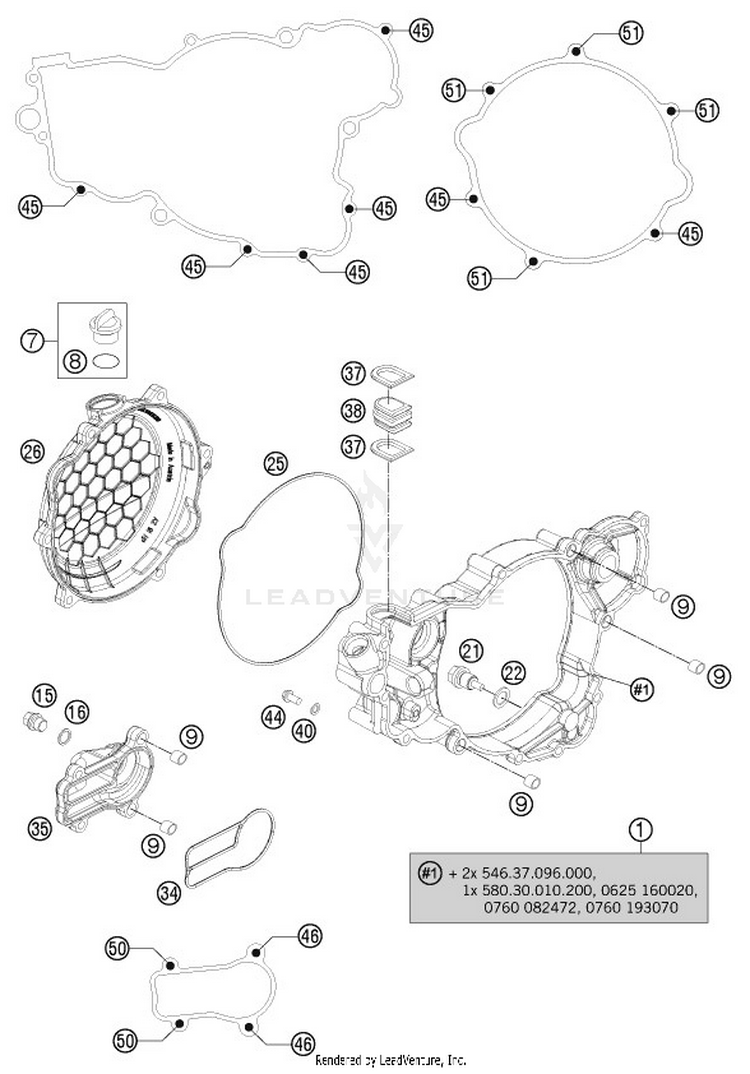

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
154830001244INTERM. CLUTCH COVER CPL.$253.32$215.3210+ In-Stock
779430020033

(replaces part #
58030120000)

OIL FILLER CAP M24x3 WITH O-R$9.45$8.0310+ In-Stock
80770191015O-RING 19,00X3,00 NBR$2.99$2.5410+ In-Stock
949030090100

(replaces part #
49030090000)

DOWEL 9,8 X7X10$2.99$2.8310+ In-Stock
150910100003PLUG DIN0910-M 10X1$4.99$4.2410+ In-Stock
160603100141sealing ring DIN 7603 10x14x1$2.99$2.5410+ In-Stock
2158030021100

(replaces part #
58030021000)

oildrain plug with magnet$13.30$11.3010+ In-Stock
2258038022000CU-SEAL RING DIN7603-12X18X1,5$2.99$2.9310+ In-Stock
2555130027000CLUTCH COVER GASKET$13.74$11.6810+ In-Stock
265513002610015CLUTCH OUTSIDE COVER$91.73$77.9710+ In-Stock
3454835003000GASKET WAPU-COVER 250 2003 | 2003$7.03$5.9810+ In-Stock
3554835001100WATERPUMP COVER 250/300$54.33$46.18Not Shipping
3754637107000SEALING ELEMENT BOTTOM$8.68$7.3810+ In-Stock
3854837091100SEALING CARRIER 07$3.99$3.3910+ In-Stock
400603061001CU-SEAL RING DIN7603-6X10X1$2.99$2.5410+ In-Stock
440025060126HH collar screw M6x12 TX30 | TX30$3.99$3.3910+ In-Stock
450025060206HH collar screw M6x20 TX30 | TX30$3.99$3.3910+ In-Stock
460025060256HH collar screw M6x25 TX30 | TX30$3.99$3.3910+ In-Stock
500025060556HH collar screw M6x55 TX30 | TX30$3.99$3.3910+ In-Stock
510025060606HH collar screw M6x60 TX30 | TX30$3.99$3.3910+ In-Stock
