2016 KTM 250 SX Front Fork Dissassembled OEM Parts Diagram

Submodel 250 SX Chassis - 2016

Shop Aftermarket Parts

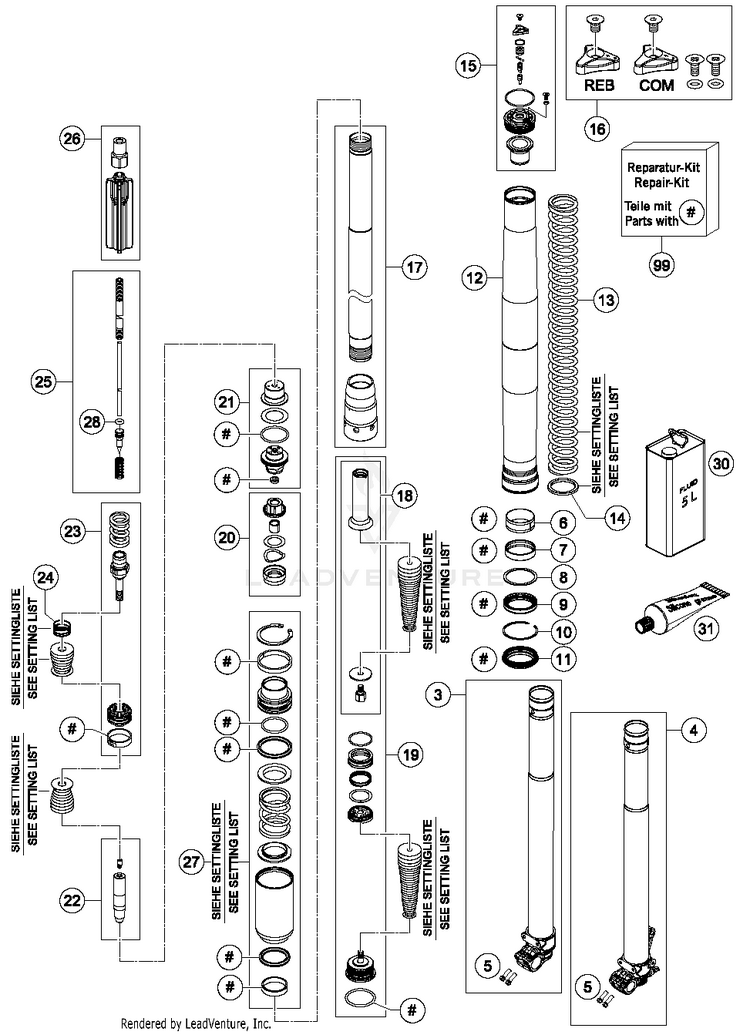

Front Fork Dissassembled

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
348601327S1AXLE CLAMP R/S WITH INNER TUBE$456.69$388.196 In-Stock
448601326S1AXLE CLAMP L/S WITH INNER TUBE$491.89$418.11Not Shipping
50025080256HH collar screw M8x25 | TX40$2.41$2.0510+ In-Stock
648601008Guide bushing 47x49x20$14.18$12.0510+ In-Stock
748601009Guide bushing 48x52x12$14.18$12.0510+ In-Stock
848600013Supportwasher 50x57,6x1,5$3.62$3.0810+ In-Stock
9S604800001000C1

(replaces part #
48601179)

Shaft seal SKF 48x58x11,4 black$16.05$13.6410+ In-Stock
1048600070Snap ring SB58x1,5 acc drawing$2.41$2.0510+ In-Stock
11S604800000000C1

(replaces part #
48601178)

Dirtscarper SKF 48mm black$15.06$12.8010+ In-Stock
1248600736Fork outer tube 49,13x577 dt54 db60 natu$543.94$462.35Usually ships in 7-10 business days
13S809900034S0000

(replaces part #
91410103S)

main spring (43.8) 4.6-470 fork cpl. | As Required$164.99$140.2410+ In-Stock
13S809900033S0000

(replaces part #
91410102S)

main spring (43.8) 4.4-470 fork cpl. | As Required$164.99$140.2410+ In-Stock
13S809900035S0000

(replaces part #
91410104S)

main spring (43.8) 4.8-470 fork cpl. | As Required$164.99$140.2410+ In-Stock
13S809900036S0000

(replaces part #
91410105S)

main spring (43.8) 5.0-470 fork cpl. | As Required$164.99$140.24Usually ships in 7-10 business days
13S809900032S0000

(replaces part #
91410101S)

main spring (43.8) 4.2-470 fork cpl. | As Required$164.99$140.2410+ In-Stock
13S809900031S0000

(replaces part #
91410100S)

main spring (43.8) 4.0-470 fork cpl. | As Required$164.99$140.246 In-Stock
1448600458Washer 35x43x1,5 plastic | As Required$2.41$2.0510+ In-Stock
1448600456Washer 35x43x2,5 plastic | As Required$2.41$2.0510+ In-Stock
1548601050S

(replaces part #
48601050E)

SCREW CAP M51X1,5 REB. KPL.$108.19$91.96Not Shipping
1548601116S

(replaces part #
48601116E)

SCREW CAP M51X1,5 COMP. KPL$108.29$92.051 In-Stock
16R14033T

(replaces part #
R14033)

SCREW CAP SMALL PART KIT$8.02$6.8210+ In-Stock
1748601031SCARTRIDGE KIT$128.69$109.39Usually ships in 7-10 business days
18R14044HYDROSTOP KIT$33.99$28.891 In-Stock
1948601403SBASE VALVE KIT$95.29$81.00Usually ships in 7-10 business days
2048601025S1Check valve d21mm cpl.$33.98$28.8810+ In-Stock
21R14035T

(replaces part #
R14035)

SCREW SLEEVE KIT$71.71$60.9510+ In-Stock
2248601123SNEEDLE KIT$41.59$35.35Usually ships in 7-10 business days
23R14056T

(replaces part #
R14045)

TAP KIT$41.13$34.964 In-Stock
2448600382Spring (11,4) 0,4-8 valve$2.41$2.0510+ In-Stock
2548601343SPISTON ROD CPL.$123.63$105.0910+ In-Stock
2648601035S1SPRING GUIDE CPL.$17.19$14.61Usually ships in 7-10 business days
2748601315S2PRESSURE TANK FOR 24187O51 CPL | As Required$98.90$84.06Usually ships in 7-10 business days
2748601315S1PRESSURE TANK FOR 24187O73 CPL | As Required$98.90$84.06Usually ships in 7-10 business days
2748601315S3PRESSURE TANK FOR 24187O57 CPL | As Required$98.16$83.44Usually ships in 7-10 business days
2846811265O-ring 2,2x1,6 Viton75 green$1.20$1.0210+ In-Stock
3048601166S1Fork Fluid Viscosity 4.0 5L$175.99$149.5910+ In-Stock
31T14034

(replaces part #
T511)

Fuchs grease IPR (250g)$40.69$34.5910+ In-Stock
99RP10047T

(replaces part #
R24001)

Repair-kit | As Required$140.46$119.3910+ In-Stock
