2016 KTM 50 SX Front Fork Disassembled OEM Parts Diagram

Submodel 50 SX Chassis - 2016

Shop Aftermarket Parts

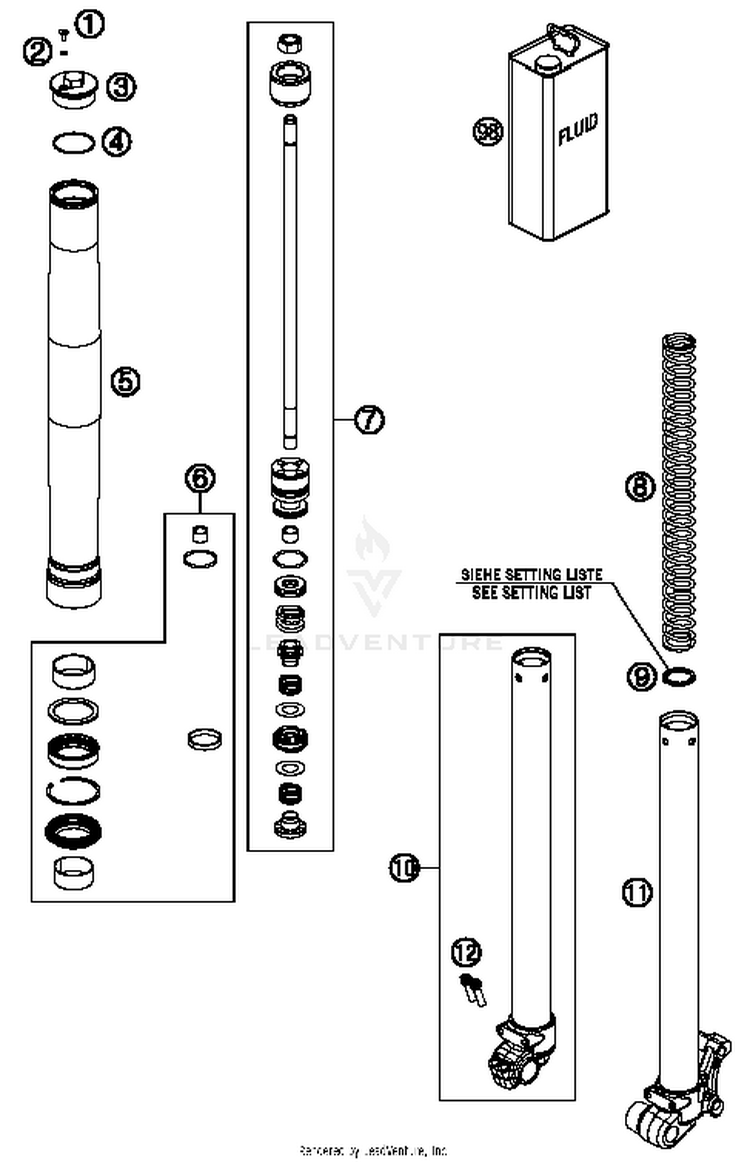

Front Fork Disassembled

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
148600481Cross countersunk head screw M4x8$2.41$2.0510+ In-Stock
248600046O-ring 3x1,5 NBR70$1.99$1.6910+ In-Stock
335480459Screw cap M38x1,5$26.76$22.75Usually ships in 7-10 business days
446180581O-ring 35x1,5 NBR70 yellow$2.41$2.0510+ In-Stock
535480453OUTER TUBE L=425$201.48$171.26Usually ships in 7-10 business days
6R703T

(replaces part #
R703)

REPAIR KIT 50SX 2012 | 2012$103.61$88.0710+ In-Stock
735480462S1PISTON ROD 50SX CPL.$171.79$146.02Not Shipping
895010055SSPRING 1,8 N/MM SET | As Required$153.99$130.89Usually ships in 7-10 business days
895010052SSPRING 2,2 N/MM SET | As Required$153.99$130.89Usually ships in 7-10 business days
895010051SSPRING 2.0N/MM SET D=3.1MM$153.99$130.89Usually ships in 7-10 business days
935480497Washer 22x30x2,5 | As Required$1.20$1.0210+ In-Stock
1035480455S3

(replaces part #
35480455S1)

AXLE CLAMP R/S CPL. W. TUBE$384.55$326.87Usually ships in 7-10 business days
1135480456S1AXLE CLAMP L/S CPL. W. TUBE$384.55$326.87Usually ships in 7-10 business days
120025060256HH collar screw M6x25 TX30 | TX30$3.99$3.3910+ In-Stock
9848600765FORK OIL SAE5$0.00$0.00Not Shipping
