2017 KTM 690 Duke Valve Drive OEM Parts Diagram

Submodel 690 DUKE WHITE CHASSIS - 2017

Shop Aftermarket Parts

Valve Drive

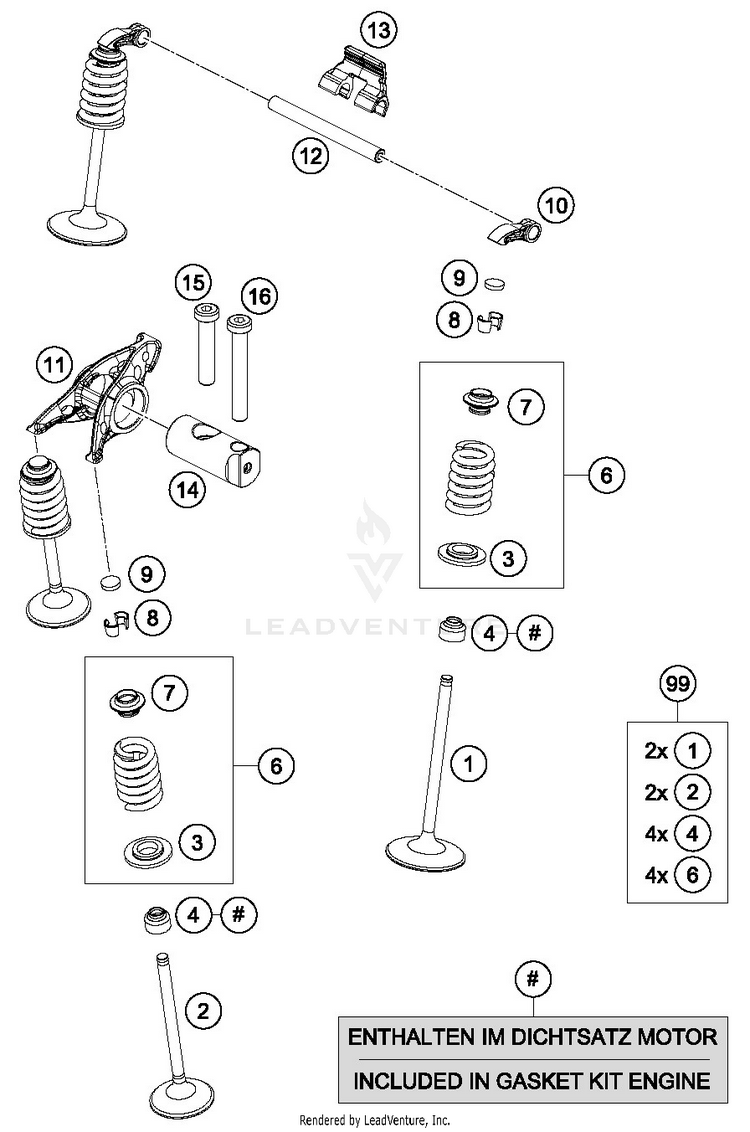

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
160236030100INTAKE VALVE D42$47.40$40.2910+ In-Stock
261236031400EXHAUST VALVE$90.63$77.042 In-Stock
378936036100

(replaces part #
78936036000)

Valve spring washer$11.32$9.627 In-Stock
459036027000VALVE-STEM SEALING RACING$7.03$5.9810+ In-Stock
676636028044VALVE SPRING KIT$52.46$44.59Usually ships in 7-10 business days
776636032100

(replaces part #
76636032000)

Valve spring retainer$17.48$14.864 In-Stock
878036033000VALVE COLLET LK 6H$3.99$3.3910+ In-Stock
960036035330SHIM D=10/3,3 | As Required$7.69$6.92Usually ships in 7-10 business days
960036035290SHIM D=10/2,90 03 | As Required$7.69$6.5410+ In-Stock
960036035310SHIM D=10/3,10 03 | As Required$7.69$6.924 In-Stock
960036035315SHIM D=10/3,15 03 | As Required$7.69$6.921 In-Stock
960036035275SHIM D=10/2,75 03 | As Required$7.69$6.5410+ In-Stock
960036035230SHIM D=10/2,30 03 | As Required$7.69$6.92Usually ships in 7-10 business days
960036035295SHIM D=10/2,95 03 | As Required$7.69$6.548 In-Stock
960036035210SHIM D=10/2,10 03 | As Required$7.69$6.92Usually ships in 7-10 business days
960036035250SHIM D=10/2,50 03 | As Required$7.69$6.92Usually ships in 7-10 business days
960036035270SHIM D=10/2,70 03 | As Required$7.69$6.545 In-Stock
960036035255SHIM D=10/2,55 03 | As Required$7.69$6.92Usually ships in 7-10 business days
960036035235SHIM D=10/2,35 03 | As Required$7.69$6.544 In-Stock
960036035215SHIM D=10/2,15 03 | As Required$7.69$6.921 In-Stock
960036035320SHIM D=10/3,20 03 | As Required$7.69$6.924 In-Stock
960036035300SHIM D=10/3,00 03 | As Required$7.69$6.922 In-Stock
960036035305SHIM D=10/3,05 03 | As Required$7.69$6.922 In-Stock
960036035240SHIM D=10/2,40 03 | As Required$7.69$6.5410+ In-Stock
960036035265SHIM D=10/2,65 03 | As Required$7.69$6.542 In-Stock
960036035285SHIM D=10/2,85 03 | As Required$7.69$6.545 In-Stock
960036035220SHIM D=10/2,20 03 | As Required$7.69$6.921 In-Stock
960036035280SHIM D=10/2,80 03 | As Required$7.69$6.5410+ In-Stock
960036035260SHIM D=10/2,60 03 | As Required$7.69$6.92Usually ships in 7-10 business days
960036035200SHIM D=10/2,00 03 | As Required$7.69$6.5410+ In-Stock
960036035245SHIM D=10/2,45 03 | As Required$7.69$6.92Usually ships in 7-10 business days
960036035225SHIM D=10/2,25 03 | As Required$7.69$6.92Usually ships in 7-10 business days
960036035205SHIM D=10/2,05 03 | As Required$7.69$6.92Usually ships in 7-10 business days
960036035185SHIM D=10/1,85 03 | As Required$7.69$6.92Usually ships in 7-10 business days
960036035195SHIM D=10/1,95 03 | As Required$7.69$6.92Usually ships in 7-10 business days
960036035190SHIM D=10/1,90 03 | As Required$7.69$6.92Usually ships in 7-10 business days
1077236060100VALVE LEVER$119.01$101.1610+ In-Stock
1176636061000ROCKER ARM EXHAUST$321.52$273.29Usually ships in 7-10 business days
1276636056000ROCKER ARM SHAFT$21.66$18.44Usually ships in 7-10 business days
1376636056050ROCKER ARM CLIP$3.99$3.399 In-Stock
1476636057300

(replaces part #
76636057200)

Rocker arm shaft$65.00$55.25Usually ships in 7-10 business days
150984080406AH SCREW DIN7984 M8X40$1.99$1.698 In-Stock
160984080556AH SCREW DIN7984 M8X55$1.99$1.698 In-Stock
9976636030010VALVE KIT 690 | As Required$555.05$471.79Usually ships in 7-10 business days
