2018 KTM 250 XC Crankshaft, Piston OEM Parts Diagram

Submodel 250 XC ENGINE - 2018

Shop Aftermarket Parts

CRANKSHAFT, PISTON

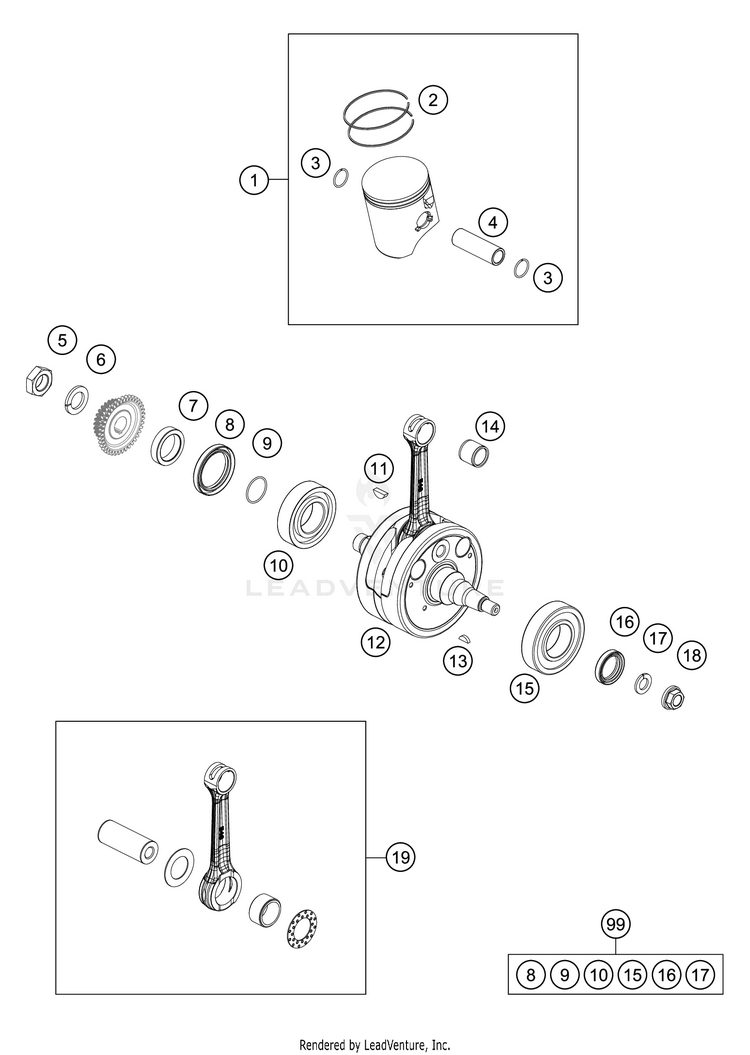

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
155430007000 II

(replaces part #
54830007300 II)

Piston cpl. II$268.39$228.1310+ In-Stock
155430007000 I

(replaces part #
54830007300 I)

Piston cpl. I$268.39$228.1310+ In-Stock
254830232000TRAPEZOID RING 250 66,4 MM$55.98$47.5810+ In-Stock
354030074000WIRE LOCK RING C18X1,5$3.99$3.3910+ In-Stock
455430033000

(replaces part #
54830233000)

Piston pin$34.31$29.1610+ In-Stock
554630029000HEX.NUT L/SH M18X1,5$12.53$10.6510+ In-Stock
658132072000LOCK WASHER VSK 18$2.99$2.5410+ In-Stock
755430016000DISTANCE SLEEVE$19.90$16.9210+ In-Stock
80760385273SHAFT SEAL RING 38X52X7BTSL$25.95$22.0610+ In-Stock
90770250015O-RING 25,00X1,50 NBR 70$1.99$1.6910+ In-Stock
100625623204BALL BEARING 32X65X17 NTN$71.71$60.9510+ In-Stock
116946005WOODRUFF KEY 5X6,5 HARDED-$3.0810+ In-Stock
1255430118100CRANKSHAFT EXC$740.29$629.2510+ In-Stock
130888030050WOODRUFF KEY DIN6888-3X5X13$2.99$2.5410+ In-Stock
1454430034000NEEDLE BEARING KBK 18X22X20$24.63$20.9410+ In-Stock
1556530123200CYLIND.ROL.BEAR. NJ207ET2XCS42$125.94$107.0510+ In-Stock
160760253570SHAFT SEAL RING 25X35X7 BTSL$23.64$20.0910+ In-Stock
1750230029012LOCKING RING VSK 12$2.99$2.5410+ In-Stock
1849030021100

(replaces part #
49030021000)

Collar nut, M12x1, right$2.99$2.5410+ In-Stock
1954830015244CON.ROD REP.SET 250/300 | ON DEMAND$414.14$352.023 In-Stock
9954830018488

(replaces part #
00050002301)

Crankshaft repair kit | ON DEMAND$234.07$198.9610+ In-Stock
