2025 KTM 300 XC (Fuel Injected) Crankshaft, Piston OEM Parts Diagram

Submodel 300 XC ENGINE - 2025

Shop Aftermarket Parts

CRANKSHAFT, PISTON

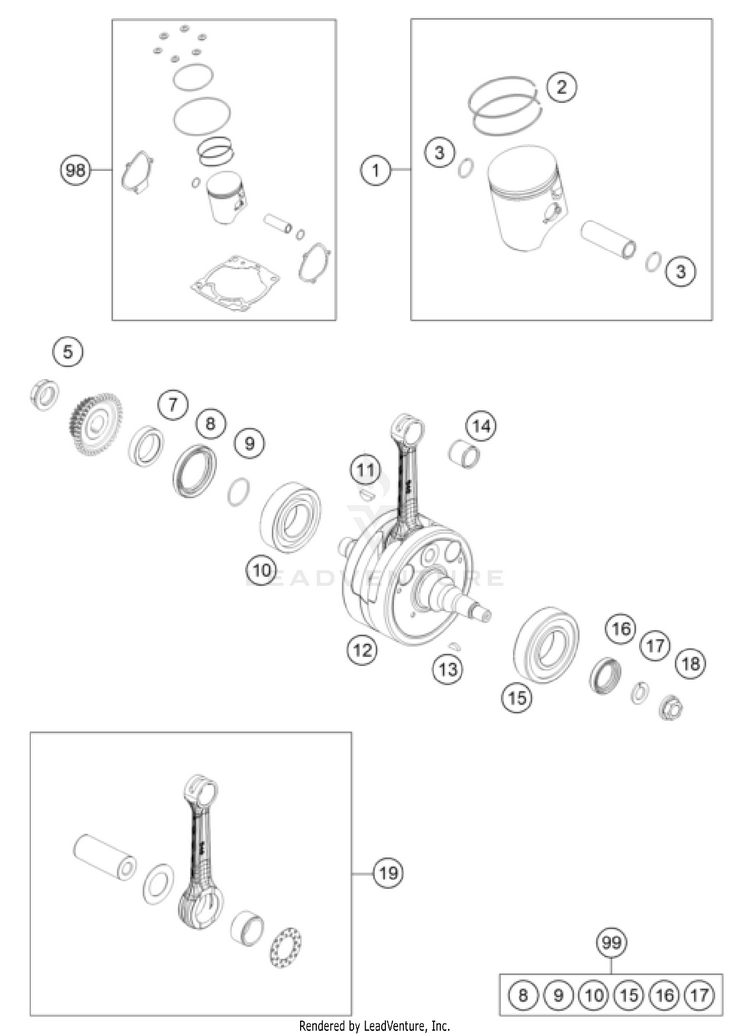

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
1A45030007000 IIPiston II$323.06$274.60Usually ships in 7-10 business days
1A45030007000 IPiston I$323.06$274.60Usually ships in 7-10 business days
254830132000R-RING 72,0MM 300 2004$34.31$29.1610+ In-Stock
3A45030074000Circlip$7.91$6.726 In-Stock
50910001801001SNut M18x1.5 Precote LH thread$5.05$4.2910+ In-Stock
755430016000DISTANCE SLEEVE$19.90$16.9210+ In-Stock
80760385273SHAFT SEAL RING 38X52X7BTSL$25.95$22.0610+ In-Stock
90770250015O-RING 25,00X1,50 NBR 70$1.99$1.6910+ In-Stock
100625623204BALL BEARING 32X65X17 NTN$71.71$60.9510+ In-Stock
116946005WOODRUFF KEY 5X6,5 HARDED-$3.0810+ In-Stock
1255430118100CRANKSHAFT EXC$740.29$629.2510+ In-Stock
130888030050WOODRUFF KEY DIN6888-3X5X13$2.99$2.5410+ In-Stock
1454430034000NEEDLE BEARING KBK 18X22X20$24.63$20.9410+ In-Stock
1556530123200CYLIND.ROL.BEAR. NJ207ET2XCS42$125.94$107.0510+ In-Stock
160760253570SHAFT SEAL RING 25X35X7 BTSL$23.64$20.0910+ In-Stock
1750230029012LOCKING RING VSK 12$2.99$2.5410+ In-Stock
1849030021100

(replaces part #
49030021000)

Collar nut, M12x1, right$2.99$2.5410+ In-Stock
1954830015244CON.ROD REP.SET 250/300 | ON DEMAND$414.14$352.023 In-Stock
98A45030007110 IIPiston kit Gr. II MX 300 2025 | ON DEMAND$427.34$363.2410+ In-Stock
98A45030007110 IPiston kit Gr. I MX 300 2025 | ON DEMAND$427.34$363.2410+ In-Stock
9954830018488

(replaces part #
00050002301)

Crankshaft repair kit | ON DEMAND$234.07$198.9610+ In-Stock
