1969 Yamaha CT175 Electrical OEM Parts Diagram

Submodel CT1 - 1969

Shop Aftermarket Parts

ELECTRICAL

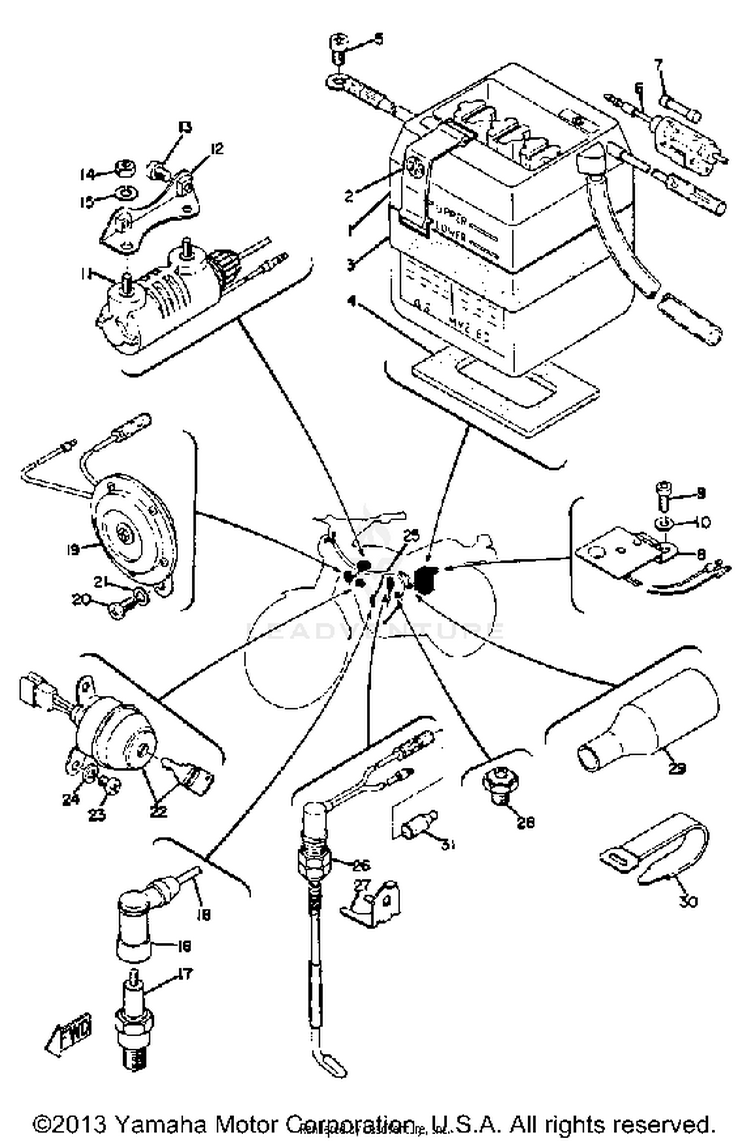

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
-104-82111-10-00CAP, BATTERY$0.90$0.81Usually ships in 7-10 business days
16N2-2A300-00-00

(replaces part #
BTG-6N22A-30-00)

6N2-2A-3 GS BATTERY$53.99$48.33Not Shipping
226L-82131-00-00

(replaces part #
122-82131-00-00)

BAND, BATTERY$8.49$6.627 In-Stock
3214-82124-00-00BAND, BATTERY$9.49$8.54Not Shipping
4214-82122-00-00SEAT, BATTERY$3.57$3.21Not Shipping
597885-05010-00

(replaces part #
98580-05010-00)

SCREW, PAN HEAD$3.15$2.715 In-Stock
655K-82150-02-00

(replaces part #
55K-82150-01-00)

FUSE HOLDER ASSY$15.49$12.083 In-Stock
71A0-82151-00-00

(replaces part #
116-82151-00-00)

FUSE (12V-10A)$17.99$14.0310+ In-Stock
8315-81970-61-00RECTIFIER ASSY$37.99$31.15Not Shipping
997885-05016-00

(replaces part #
98580-05016-00)

SCREW, PAN HEAD$4.70$4.049 In-Stock
1092990-05100-00WASHER, SPRING-$0.8310+ In-Stock
11248-82310-11-00IGNITION COIL ASSEMBLY$87.99$68.63Not Shipping
12248-82316-00-00BRACKET, IGN COIL$4.15$3.74Usually ships in 7-10 business days
1398580-06010-00SCREW, PAN HEAD (92503-06010-00$9.49$7.405 In-Stock
1495380-06600-00NUT, HEXAGON$4.90$4.605 In-Stock
1592995-06100-00WASHER, SPRING$3.55$3.0510+ In-Stock
1656J-82370-00-00PLUG CAP ASSY$70.99$55.372 In-Stock
17BR8-ES000-00-00

(replaces part #
NGK-B8ES0-00-00)

BR8ES NGK SCREW TOP$4.45$4.2410+ In-Stock
18137-82341-01-00CORD, HIGHT TENSION 1$17.99$14.75Not Shipping
19266-83371-12-00HORN$47.99$39.35Not Shipping
2097885-06012-00

(replaces part #
98580-06012-00)

SCREW, PAN HEAD$3.45$2.9710+ In-Stock
2192995-06100-00WASHER, SPRING$3.55$3.0510+ In-Stock
22214-82508-20-00MAIN SWITCH ASSEMBLY$37.99$31.15Not Shipping
2397885-05010-00

(replaces part #
98580-05010-00)

SCREW, PAN HEAD$3.15$2.715 In-Stock
2492990-05100-00WASHER, SPRING-$0.8310+ In-Stock
25251-82590-22-00WIRE HARNESS ASSEMBLY$37.99$31.15Not Shipping
26248-82530-02-00STOP SWITCH ASSEMBLY$40.99$33.61Not Shipping
27248-82539-00-00STAY, STOP SWITCH$3.30$2.97Usually ships in 7-10 business days
28136-82540-03-00

(replaces part #
136-82540-00-00)

REVERSE SWITCH ASSEMBLY$34.99$27.292 In-Stock
29214-82599-00-00COVER, CONNECTER$3.57$3.21Not Shipping
30437-83936-01-00BAND, SWITCH CORD$8.49$6.6210+ In-Stock
31248-82599-00-00COVER, CONNECTER$1.05$0.94Not Shipping
