1970 Yamaha AT1/1M Carburetor OEM Parts Diagram

Submodel ATM1B - 1970

Shop Aftermarket Parts

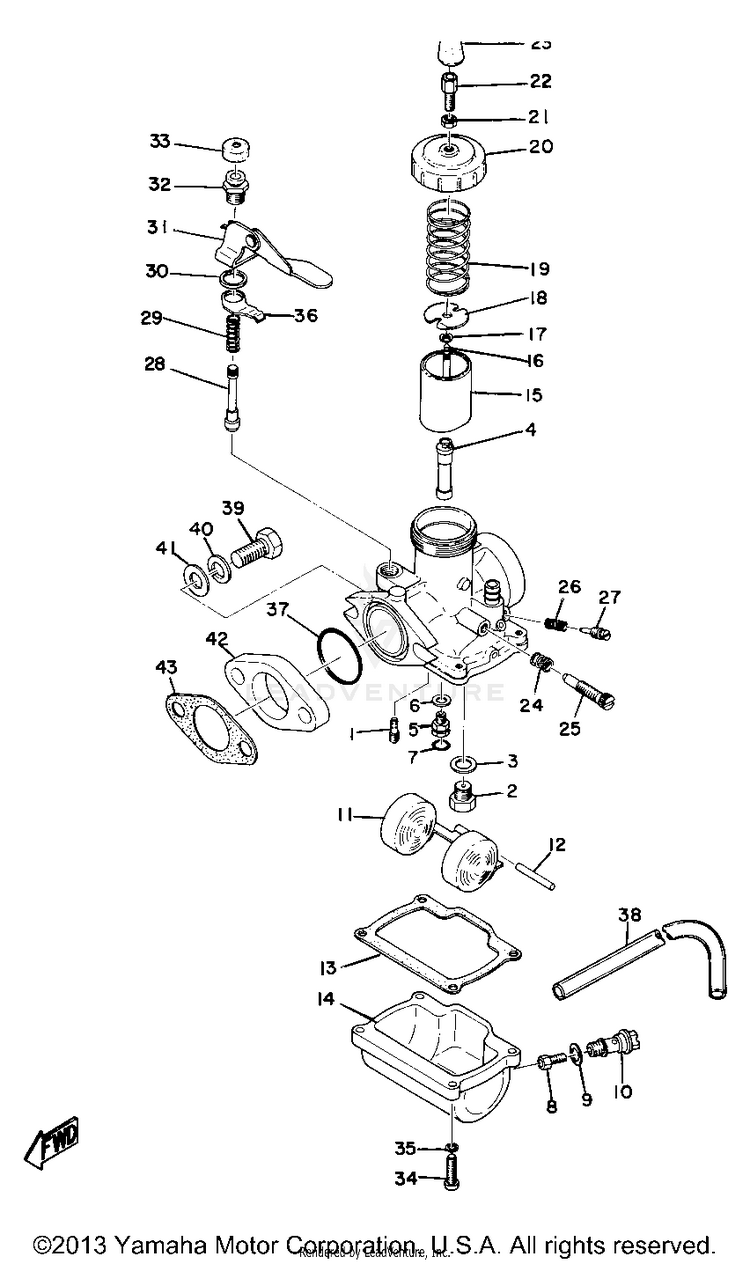

CARBURETOR

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
-23L-14107-25-00NEEDLE VALVE SET$46.99$36.656 In-Stock
-137-14143-36-A1JET, MAIN (#180) | U.R$12.99$10.653 In-Stock
-137-14143-28-A0JET, MAIN (#140) | U.RU.R$12.99$10.134 In-Stock
-137-14143-32-00JET, MAIN #160 | U.RU.R$10.99$8.572 In-Stock
-137-14137-00-00CLIP$6.99$6.29Not Shipping
-137-14143-30-00JET, MAIN #150 | U.RU.RSTD$8.49$6.624 In-Stock
-152-14116-15-00NEEDLE$11.64$9.54Not Shipping
-261-14141-32-00NOZZLE, MAIN$14.62$11.99Not Shipping
-204-14112-15-00VALVE, THROTTLE 1$23.99$19.67Usually ships in 7-10 business days
-248-14101-01-00CARBURETOR ASSEMBLY 1$188.99$147.41Not Shipping
-248-14101-70-00CARBURETOR ASSEMBLY 1$126.99$99.05Usually ships in 7-10 business days
-137-14143-40-A1JET, MAIN (#200) | U.R$14.49$11.304 In-Stock
1193-14142-30-A0JET, PILOT #30 (#30)$9.49$7.404 In-Stock
2168-14190-20-00VALVE SEAT ASSY (#20)$38.99$31.97Usually ships in 7-10 business days
3214-14195-00-00WASHER, NEEDLE VALVE$8.49$6.626 In-Stock
4248-14141-28-00NOZZLE, MAIN$7.88$7.09Not Shipping
5248-14145-01-00SETTER, NEEDLE JET$3.57$3.21Not Shipping
6137-14153-00-00WASHER, MAIN JET$8.49$6.6210+ In-Stock
793210-04230-00

(replaces part #
93210-04121-00)

O-RING$9.49$7.4010+ In-Stock
8137-14143-38-A0JET, MAIN (#190) | U.R$9.49$7.405 In-Stock
9248-14198-00-00GASKET$3.76$3.38Not Shipping
10479-14166-00-00

(replaces part #
248-14166-00-00)

BOLT, BANJO$14.99$12.29Not Shipping
11156-14185-00-00FLOAT$21.95$18.00Not Shipping
12127-14186-00-00PIN, FLOAT$6.99$5.762 In-Stock
13156-14184-00-00GASKET, FLOAT CHAMBER$7.28$6.55Not Shipping
14248-14181-01-00BODY, FLOAT CHMBR 1$18.99$15.57Usually ships in 7-10 business days
15204-14112-20-00VALVE, THROTTLE 1$32.99$27.05Usually ships in 7-10 business days
16156-14116-03-00NEEDLE$10.76$8.82Not Shipping
173FA-14137-00-00

(replaces part #
164-14137-00-00)

CLIP$8.49$6.623 In-Stock
18246-14132-00-00STOPPER, CABLE$16.49$13.52Not Shipping
19248-14131-00-00SPRING, THROTTLE VALVE$8.49$6.626 In-Stock
20802-14158-00-00TOP, MIXING CHAMBER$24.99$20.49Not Shipping
21802-14161-00-00NUT, CABLE ADJUSTING$8.49$6.624 In-Stock
2212G-14106-00-00CABLE ADJUST SCREW SET$21.99$18.03Usually ships in 7-10 business days
238A7-14169-00-00

(replaces part #
802-14169-00-00)

CAP$19.99$15.591 In-Stock
24137-14133-00-00SPRING, THROTTLE STOP$7.49$5.844 In-Stock
2540T-14103-00-00

(replaces part #
24X-14103-00-00)

THROTTLE SCREW SET$18.99$14.815 In-Stock
26127-14134-00-00SPRING, AIR ADJUSTING$8.49$6.623 In-Stock
2723X-14104-00-00AIR SCREW SET$10.99$8.572 In-Stock
28132-14171-00-00PLUNGER, STARTER$38.99$31.97Usually ships in 7-10 business days
29156-14135-00-00SPRING, PLUNGER$9.49$8.54Usually ships in 7-10 business days
30132-14179-00-00WASHER, STARTER LEVER$1.30$1.17Not Shipping
31248-14175-00-00LEVER, STARTER LH$11.99$9.83Not Shipping
32132-14174-00-00CAP, PLUNGER$4.35$3.92Not Shipping
33132-14173-00-00COVER, PLUNGER CAP$10.99$8.573 In-Stock
3498580-04014-00

(replaces part #
98503-04014-00)

SCREW, PAN HEAD$3.30$2.8410+ In-Stock
3592990-04100-00

(replaces part #
92901-04100-00)

WASHER, SPRING-$1.0210+ In-Stock
36170-14178-00-00PLATE, STARTER LEVER-$11.70Not Shipping
37248-14147-00-00O-RING$9.49$7.406 In-Stock
3890445-05N13-00

(replaces part #
90445-05013-00)

HOSE (L200)$9.49$7.4010+ In-Stock
3997013-08030-00

(replaces part #
97313-08030-00)

BOLT$3.80$3.2710+ In-Stock
4092990-08100-00WASHER, SPRING$5.60$4.3710+ In-Stock
4192990-08200-00WASHER, PLAIN$3.05$2.6210+ In-Stock
42248-13555-01-00MANIFOLD, INTAKE$9.49$8.54Not Shipping
43248-13556-71-00

(replaces part #
248-13556-70-00)

GASKET,MANIFOLD$9.49$7.405 In-Stock
