1971 Yamaha RT1MX Electrical OEM Parts Diagram

Submodel RT1MX - 1971

Shop Aftermarket Parts

ELECTRICAL

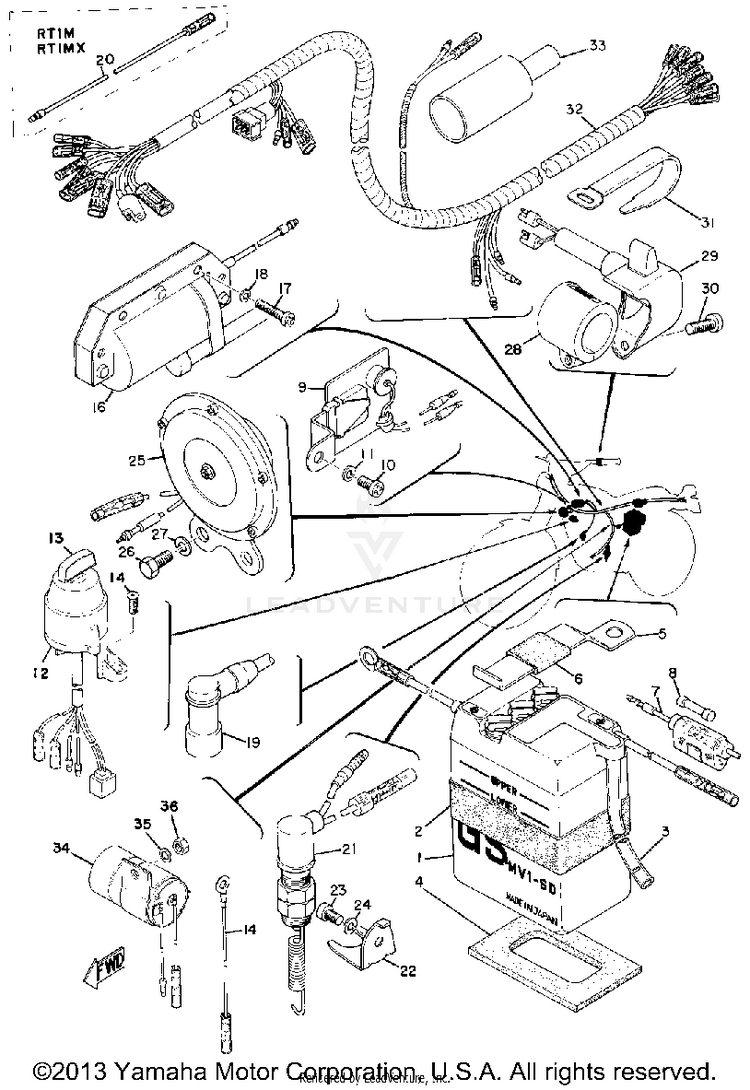

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
-90387-05285-00COLLAR (256-82517-00)$8.49$7.64Usually ships in 7-10 business days
-6N2-2A300-00-00

(replaces part #
BTG-6N22A-30-00)

6N2-2A-3 GS BATTERY$53.99$48.33Not Shipping
-104-82111-10-00CAP, BATTERY$0.90$0.81Usually ships in 7-10 business days
-275-82508-71-00MAIN SWITCH ASSEMBLY$96.99$75.65Not Shipping
-275-83350-61-00FLASHER RELAY ASSEMBLY$51.99$40.55Not Shipping
-233-83973-00-94SWITCH, HANDLE 3 | RT1 OPTIONAL PARTS$83.99$65.51Not Shipping
-214-82112-00-00PIPE, BREATHER$1.98$1.78Usually ships in 7-10 business days
-98707-05016-00

(replaces part #
98701-05016-00)

SCREW, FLAT HEAD$7.99$6.233 In-Stock
-97885-05010-00

(replaces part #
98580-05010-00)

SCREW, PAN HEAD$3.15$2.715 In-Stock
190201-05725-00

(replaces part #
90201-05031-00)

WASHER, PLATE$10.49$8.606 In-Stock
2214-82124-00-00BAND, BATTERY$9.49$8.54Not Shipping
3256-82515-00-00DAMPER, MAIN SWITCH$3.57$3.21Not Shipping
4214-82122-00-00SEAT, BATTERY$3.57$3.21Not Shipping
5214-82131-00-00BAND, BATTERY$5.04$4.54Not Shipping
6214-82121-00-00PAD, BATTERY$1.78$1.60Not Shipping
755K-82150-02-00

(replaces part #
55K-82150-01-00)

FUSE HOLDER ASSY$15.49$12.083 In-Stock
81A0-82151-00-00

(replaces part #
116-82151-00-00)

FUSE (12V-10A)$17.99$14.0310+ In-Stock
9315-81970-61-00RECTIFIER ASSY$37.99$31.15Not Shipping
1097885-05010-00

(replaces part #
98580-05010-00)

SCREW, PAN HEAD$3.15$2.715 In-Stock
1192990-05100-00WASHER, SPRING-$0.8310+ In-Stock
12233-82508-20-00MAIN SWITCH ASSEMBLY$22.86$18.75Not Shipping
1498580-05020-00SCREW, PAN HEAD$1.55$1.356 In-Stock
1592990-05100-00WASHER, SPRING-$0.8310+ In-Stock
16214-82310-09-00IGNITION COIL ASSEMBLY$132.99$103.73Not Shipping
1798580-05020-00SCREW, PAN HEAD$1.55$1.356 In-Stock
1892990-05100-00WASHER, SPRING-$0.8310+ In-Stock
1956J-82370-00-00PLUG CAP ASSY$70.99$55.372 In-Stock
20284-82319-00-00WIRE, SUB-LEAD$0.70$0.63Usually ships in 7-10 business days
21214-82530-00-00STOP SWITCH ASSEMBLY$78.99$61.61Usually ships in 7-10 business days
22214-82537-00-00ATTACH, STOP SWITCH$3.36$3.02Not Shipping
2397885-05010-00

(replaces part #
98580-05010-00)

SCREW, PAN HEAD$3.15$2.715 In-Stock
2492990-05100-00WASHER, SPRING-$0.8310+ In-Stock
25266-83371-12-00HORN$47.99$39.35Not Shipping
2697013-06012-00BOLT$6.49$5.0610+ In-Stock
2792995-06100-00WASHER, SPRING$3.55$3.0510+ In-Stock
28214-83974-00-00HOLDER, HANDLE SWCH$17.99$14.75Not Shipping
29214-83975-09-00SWITCH, HANDLE 2$68.99$53.81Not Shipping
3097885-05016-00

(replaces part #
98580-05016-00)

SCREW, PAN HEAD$4.70$4.049 In-Stock
31437-83936-01-00BAND, SWITCH CORD$8.49$6.6210+ In-Stock
32233-82590-21-00WIRE HARNESS ASSEMBLY$49.99$40.99Not Shipping
33214-82599-00-00COVER, CONNECTER$3.57$3.21Not Shipping
34233-83350-60-00FLASHER RELAY ASSEMBLY | OPTIONAL PARTS$27.76$22.76Usually ships in 7-10 business days
3592995-06100-00WASHER, SPRING$3.55$3.0510+ In-Stock
3695380-06600-00NUT, HEXAGON$4.90$4.605 In-Stock
37214-83354-00-00WIRE, EARTH LEAD 1$1.98$1.78Usually ships in 7-10 business days
