1987 Yamaha Venture Royale XVZ1300 Electrical 2 OEM Parts Diagram

Submodel XVZ13DTC - 1987

Shop Aftermarket Parts

ELECTRICAL 2

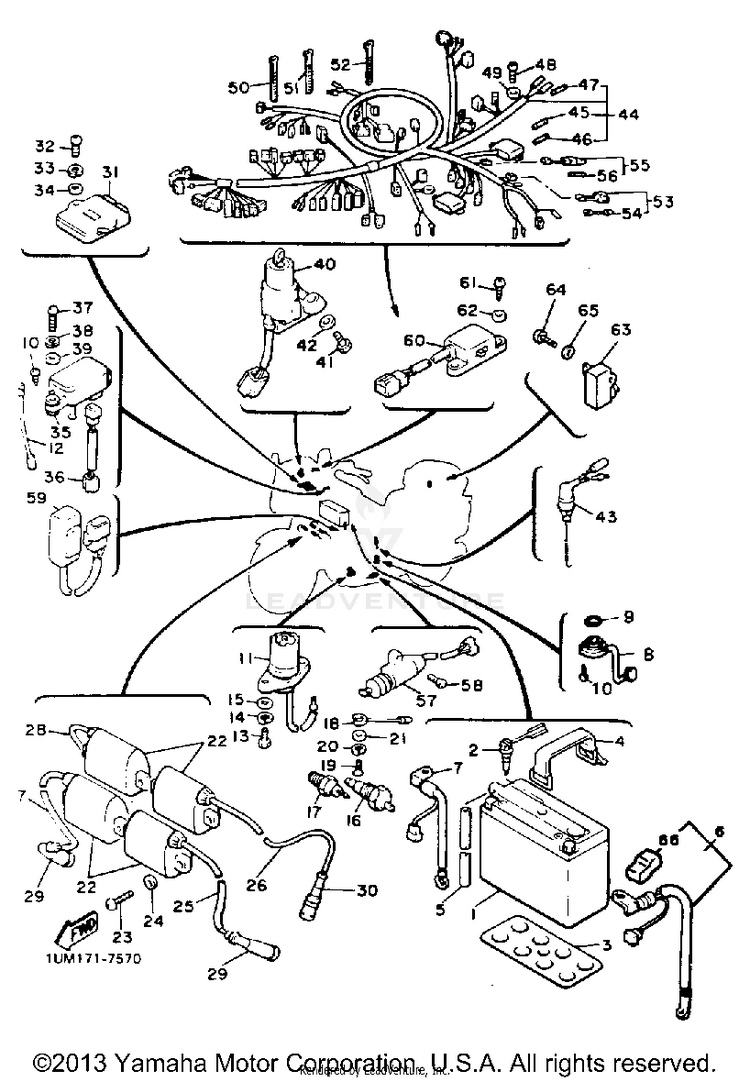

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
1SY5-0N18L-A0-00

(replaces part #
BTG-GM18Z-3A-S0)

SY50N18LAT YUASA BA$91.99$76.92Usually ships in 7-10 business days
226H-82120-00-00SENDER, battery$83.99$65.51Usually ships in 7-10 business days
326H-82122-00-00SEAT, battery$17.99$14.75Usually ships in 7-10 business days
426H-82131-00-00BAND, BATTERY$25.99$21.31Usually ships in 7-10 business days
590445-08716-00HOSE$10.99$9.01Usually ships in 7-10 business days
626H-82115-00-00WIRE, plus lead$63.99$49.91Usually ships in 7-10 business days
726H-82116-00-00WIRE, minus lead$46.99$38.53Usually ships in 7-10 business days
841R-82540-02-00

(replaces part #
41R-82540-01-00)

NEUTRAL SWITCH ASY$98.99$77.21Usually ships in 7-10 business days
993210-29196-00O-RING$9.49$7.4010+ In-Stock
1098707-05012-00

(replaces part #
98701-05012-00)

SCREW, COUNTERSUNK$1.85$1.8410+ In-Stock
111NL-85720-00-00OIL LVL GAUGE ASSEMBLY$259.99$202.79Usually ships in 7-10 business days
1228-48231-90-00UNAVAILABLE IN PRICE BOOK$0.00$0.00Not Shipping
1397017-06020-00

(replaces part #
97011-06020-00)

BOLT$4.06$3.4910+ In-Stock
1492995-06100-00WASHER, SPRING$3.55$3.0510+ In-Stock
1592990-06600-00

(replaces part #
92901-06600-00)

WASHER, PLAIN (646)$2.95$2.797 In-Stock
163LN-82560-01-00

(replaces part #
2EL-82560-00-00)

THERMO SWITCH ASSY$90.99$70.971 In-Stock
1711H-83591-00-00THERMO UNIT$114.99$89.69Usually ships in 7-10 business days
184NK-83354-00-00

(replaces part #
26H-83354-00-00)

WIRE, EARTH LEAD 1$0.10$0.09Usually ships in 7-10 business days
1998580-04008-00SCREW, PAN HEAD$6.49$5.0610+ In-Stock
2092990-04600-00

(replaces part #
92901-04600-00)

WASHER, PLATE$0.99$0.907 In-Stock
2192990-04600-00

(replaces part #
92901-04600-00)

WASHER, PLATE$0.99$0.907 In-Stock
2225G-82310-10-00IGNITION COIL ASSY$186.99$145.85Usually ships in 7-10 business days
2398580-06020-00SCREW, PAN HEAD$9.49$7.405 In-Stock
2492990-06600-00WASHER, PLAIN (646)$2.95$2.797 In-Stock
251NL-82343-00-00CORD, high tension 3$39.99$32.79Usually ships in 7-10 business days
2641R-82342-00-00CORD, high tension 2$25.99$21.31Not Shipping
271NL-82343-00-00CORD, high tension 3$39.99$32.79Usually ships in 7-10 business days
2841R-82344-00-00CORD, high tension 4$23.99$19.67Usually ships in 7-10 business days
293NS-82370-00-00

(replaces part #
1UY-82370-20-00)

PLUG CAP ASSY$41.99$32.7510+ In-Stock
304XY-82370-00-00

(replaces part #
1FK-82370-00-00)

PLUG CAP ASSY$87.99$68.63Usually ships in 7-10 business days
3141R-82305-09-00

(replaces part #
41R-82305-11-00)

IGNITOR UNIT ASY 1$1,105.99$881.28Usually ships in 7-10 business days
3298507-06014-00

(replaces part #
98503-06014-00)

SCREW, PAN HEAD$9.49$7.4010+ In-Stock
3392995-06100-00WASHER, SPRING$3.55$3.0510+ In-Stock
3490201-06M08-00WASHER, PLATE$2.55$2.197 In-Stock
3522N-82380-10-00SENSOR, PRESSURE$247.99$202.51Usually ships in 7-10 business days
3626H-82309-00-00WIRE, sub lead$18.99$15.57Usually ships in 7-10 business days
3798580-06020-00SCREW, PAN HEAD$9.49$7.405 In-Stock
3892995-06100-00WASHER, SPRING$3.55$3.0510+ In-Stock
3990201-06020-00

(replaces part #
90201-065F3-00)

WASHER, PLATE$10.49$8.1810+ In-Stock
401NL-82501-01-00

(replaces part #
1NL-82501-00-00)

MAIN SWITCH STEERING$218.99$170.81Usually ships in 7-10 business days
4197D95-06016-00

(replaces part #
97313-06016-00)

BOLT, HEXAGON DEEP R$2.76$2.3710+ In-Stock
4292990-06600-00WASHER, PLAIN (646)$2.95$2.797 In-Stock
4341V-82530-01-00STOP SWITCH ASSEMBLY$41.99$34.43Usually ships in 7-10 business days
441NL-82590-00-00WIRE HARNESS ASSEMBLY$367.99$315.34Usually ships in 7-10 business days
45707-82151-00-00FUSE (40A)$3.80$3.42Usually ships in 7-10 business days
464X7-82151-00-00FUSE (15A)$4.30$4.058 In-Stock
475G2-82151-00-00FUSE$3.55$3.0510+ In-Stock
4897780-50620-00

(replaces part #
97780-50520-00)

SCREW, TAPPING$3.30$2.97Usually ships in 7-10 business days
4992990-06200-00WASHER, PLAIN-$1.2810+ In-Stock
50437-83936-11-00BAND, SWITCH CORD$5.00$4.3010+ In-Stock
51437-83936-01-00BAND, SWITCH CORD$8.49$6.6210+ In-Stock
527H9-87188-00-00BINDER (XL540J)$2.00$1.80Usually ships in 7-10 business days
5326H-82150-01-00FUSE HOLDER ASS''Y$95.99$74.87Usually ships in 7-10 business days
54707-82151-00-00FUSE (40A)$3.80$3.42Usually ships in 7-10 business days
554X7-82150-00-00FUSE HOLDER ASSEMBLY$39.99$32.79Usually ships in 7-10 business days
561A0-82161-00-00FUSE (12V-20A)$8.49$6.6210+ In-Stock
5726H-82566-00-00SWITCH, side stand$99.99$77.99Usually ships in 7-10 business days
5898707-05016-00

(replaces part #
98706-05016-00)

SCREW, FLAT HEAD$7.99$6.233 In-Stock
5910M-84308-00-00RESERVE LIGHTING UNIT ASSY$302.99$236.33Usually ships in 7-10 business days
6041V-83362-00-00HAZARD FLASHER SWITCH$81.99$63.95Usually ships in 7-10 business days
6197780-40112-00SCREW, TAPPING$4.30$3.87Usually ships in 7-10 business days
6292990-04200-00WASHER, PLAIN$2.00$1.7210+ In-Stock
63J45-82503-01-00FRONT STOP SWITCH ASSY$40.99$31.971 In-Stock
6498507-04018-00

(replaces part #
98506-04018-00)

SCREW, PAN HEAD$2.35$2.029 In-Stock
6592907-04600-00

(replaces part #
92906-04600-00)

WASHER$1.85$1.596 In-Stock
6631A-82119-00-00COVER, LEAD WIRE | INCLUDED W/ITEM 6$29.99$24.59Usually ships in 7-10 business days
