1987 Yamaha YFM80 MOTO 4 Electrical 1 OEM Parts Diagram

Submodel BADGER - YFM80T - 1987

Shop Aftermarket Parts

ELECTRICAL 1

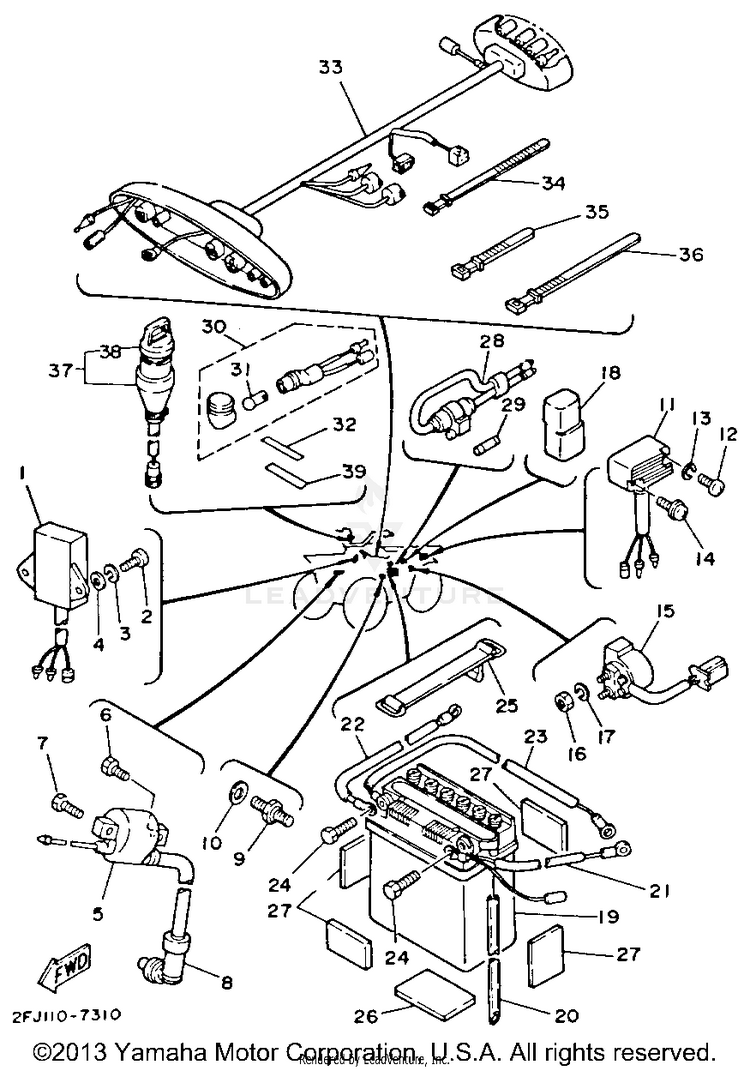

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
155X-85540-M2-00C.D.I. UNIT ASSY$305.99$238.67Not Shipping
298580-06020-00SCREW, PAN HEAD$9.49$7.405 In-Stock
392995-06100-00WASHER, SPRING$3.55$3.0510+ In-Stock
492990-06600-00WASHER, PLAIN (646)$2.95$2.797 In-Stock
54RP-82310-25-00

(replaces part #
5M0-82310-M0-00)

Ignition Coil Assy$59.99$49.3610+ In-Stock
697D95-06016-00

(replaces part #
97313-06016-00)

BOLT, HEXAGON DEEP R$2.76$2.3710+ In-Stock
790153-06034-00SCREW, HEXAGON$8.49$7.64Usually ships in 7-10 business days
84BP-82370-01-00

(replaces part #
55X-82370-00-00)

PLUG CAP ASSY$38.99$30.418 In-Stock
94GY-82540-10-00

(replaces part #
24W-82540-00-00)

NEUTRAL SWITCH ASSY$41.99$32.754 In-Stock
1090430-10171-00BOLT, UNION$3.45$2.9710+ In-Stock
1155X-81960-90-00RECTIFIER & REGULATOR ASSY$89.16$69.54Not Shipping
1297885-05016-00

(replaces part #
98580-05016-00)

SCREW, PAN HEAD$4.70$4.049 In-Stock
1392990-05100-00WASHER, SPRING-$0.8310+ In-Stock
1490159-05024-00SCREW, WITH WASHER$0.75$0.68Usually ships in 7-10 business days
154KD-81940-00-00STARTER RELAY ASSY (MS65D-611)$125.99$98.275 In-Stock
AFTERMARKET ALTERNATIVE
$18.99$12.4910+ In-Stock
1695380-06700-00NUT$9.49$7.404 In-Stock
1792995-06100-00WASHER, SPRING$3.55$3.0510+ In-Stock
1829U-81950-93-00RELAY ASSY (ACA12115-1)$84.99$66.29
1912N-73B00-00-00

(replaces part #
BTG-12N7D-3B-00)

BAT 12N7-3B YU$46.99$39.877 In-Stock
203L5-82112-00-00PIPE, BREATHER$10.49$8.60Not Shipping
2155X-82115-01-00

(replaces part #
55X-82115-00-00)

WIRE, PLUS LEAD$26.99$22.13Usually ships in 7-10 business days
2289H-82116-00-00

(replaces part #
55X-82116-00-00)

WIRE, MINUS LEAD$32.99$27.05Not Shipping
233GB-82116-00-00WIRE, MINUS LEAD$30.99$26.37Usually ships in 7-10 business days
2490153-06034-00SCREW, HEXAGON$8.49$7.64Usually ships in 7-10 business days
254J2-82131-01-00BAND, BATTERY$32.99$25.733 In-Stock
2655X-82122-00-00SEAT, BATTERY$7.99$7.19Usually ships in 7-10 business days
271UY-21638-00-00DAMPER 1$8.49$6.626 In-Stock
2829U-82150-00-00FUSE HOLDER ASSEMBLY$34.99$28.69Not Shipping
291E6-82151-00-00FUSE (10A)$8.49$7.64Usually ships in 7-10 business days
3024W-83530-10-00

(replaces part #
24W-83530-00-00)

PILOT LIGHT ASSY$37.99$29.633 In-Stock
31123-83516-21-XX

(replaces part #
123-83516-21-00)

BULB (12V-3.4W)$4.75$4.08Not Shipping
3224W-83585-20-00LABEL$2.85$2.56Not Shipping
332FJ-82590-00-00WIRE HARNESS ASSEMBLY$162.99$127.13Usually ships in 7-10 business days
34437-83936-11-00BAND, SWITCH CORD$5.00$4.3010+ In-Stock
3525G-83936-01-00BAND, SWITCH CORD$5.49$4.283 In-Stock
36437-83936-01-00BAND, SWITCH CORD$8.49$6.6210+ In-Stock
372FJ-82510-09-00

(replaces part #
2FJ-82510-02-00)

MAIN SWITCH ASSY$111.99$87.351 In-Stock
AFTERMARKET ALTERNATIVE
$14.99$9.9910+ In-Stock
3824W-82579-00-00CAP, KEY$37.99$31.15Usually ships in 7-10 business days
3929U-83585-10-00LABEL$4.25$3.82Not Shipping
