1995 Yamaha TIMBERWOLF 250 4X4 Electrical 1 OEM Parts Diagram

Submodel TIMBERWOLF 4WD - YFB250FWG - 1995

Shop Aftermarket Parts

ELECTRICAL 1

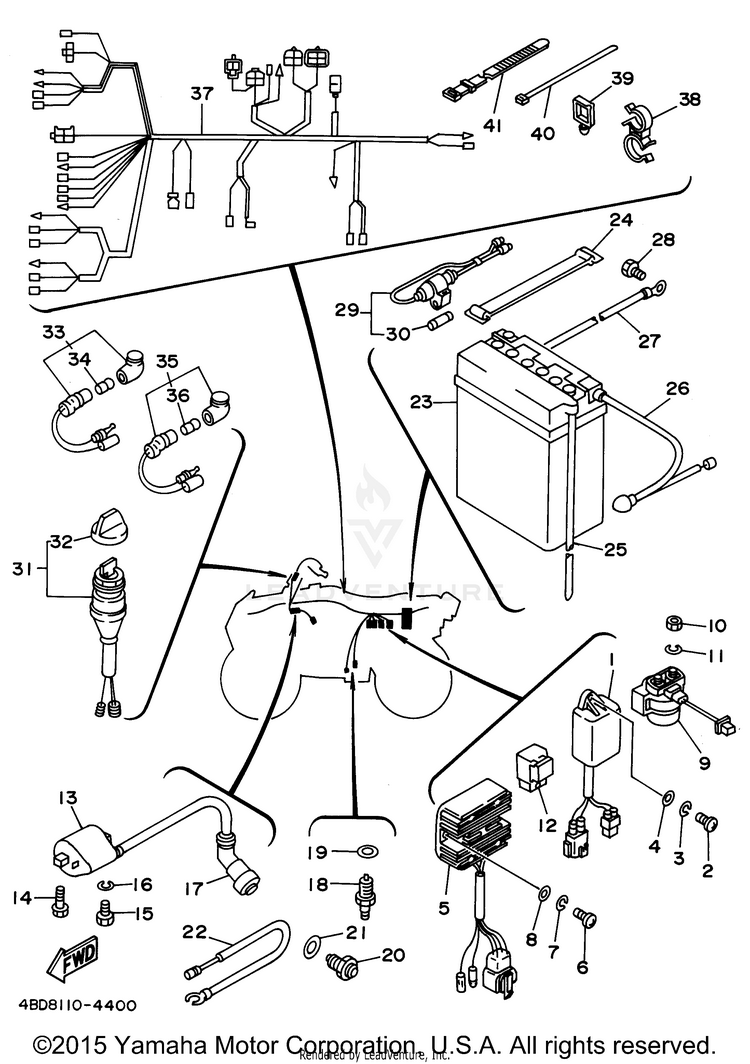

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
14BD-85540-10-00C.D.I. UNIT ASSY$608.99$480.28Usually ships in 7-10 business days
298507-06016-00SCREW,PAN HEAD$3.48$2.9910+ In-Stock
392907-06100-00WASHER, SPRING$1.30$1.1210+ In-Stock
492907-06600-00WASHER, PLATE$1.00$0.9910+ In-Stock
54GB-81960-00-00RECTIFIER & REGULATOR ASSEMBLY$295.99$230.87Not Shipping
698517-06020-00

(replaces part #
98507-06020-00)

SCREW,PAN HEAD$2.35$2.0210+ In-Stock
792907-06100-00WASHER, SPRING$1.30$1.1210+ In-Stock
892907-06600-00WASHER, PLATE$1.00$0.9910+ In-Stock
94KD-81940-00-00STARTER RELAY ASSY (MS65D-611)$125.99$98.275 In-Stock
AFTERMARKET ALTERNATIVE
$18.99$12.4910+ In-Stock
1095317-06700-00

(replaces part #
95307-06700-00)

NUT$9.49$7.402 In-Stock
1192907-06100-00WASHER, SPRING$1.30$1.1210+ In-Stock
1212R-81950-02-00

(replaces part #
1RL-81950-92-00)

RELAY ASSY$76.99$60.059 In-Stock
133GD-82310-10-00IGNITION COIL ASSY$166.99$130.252 In-Stock
1490109-06723-00BOLT$9.49$7.405 In-Stock
1597017-06020-00

(replaces part #
97007-06020-00)

BOLT$4.06$3.4910+ In-Stock
1692907-06600-00WASHER, PLATE$1.00$0.9910+ In-Stock
173NS-82370-00-00

(replaces part #
1UY-82370-20-00)

PLUG CAP ASSY$41.99$32.7510+ In-Stock
183GB-82540-01-00

(replaces part #
3GB-82540-00-00)

NEUTRAL SWITCH ASSY$63.99$49.9110+ In-Stock
1990430-10171-00BOLT, UNION$3.45$2.9710+ In-Stock
204KD-82540-00-00

(replaces part #
3G1-82540-01-00)

NEUTRAL SWITCH ASSY$63.99$49.91Usually ships in 7-10 business days
2190201-12790-00WASHER, PLATE$10.49$8.185 In-Stock
224BD-82507-00-00

(replaces part #
4KD-82507-00-00)

WIRE, LEAD$14.99$12.29Usually ships in 7-10 business days
23ACB-12CA0-00-00

(replaces part #
BTG-GM12C-Z4-A2)

ACB12CA GS BATTERY W$106.99$83.45Not Shipping
24133-82131-00-00BAND, BATTERY$30.99$24.177 In-Stock
2590445-084J0-00

(replaces part #
90445-083F2-00)

PIPE$20.99$16.3710+ In-Stock
264BD-82115-01-00WIRE, PLUS LEAD$30.99$25.41Not Shipping
2789H-82116-00-00

(replaces part #
3WP-82116-00-00)

WIRE, MINUS LEAD$32.99$27.05Not Shipping
2890153-06044-00SCREW, HEXAGON$2.20$1.98Usually ships in 7-10 business days
292NL-82150-00-00

(replaces part #
59V-82150-00-00)

FUSE HOLDER ASSY$76.99$60.05Usually ships in 7-10 business days
30705-82151-01-00

(replaces part #
705-82151-00-00)

FUSE 30A$5.49$4.94Usually ships in 7-10 business days
314GB-82510-12-00

(replaces part #
4BD-82510-00-00)

MAIN SWITCH ASSY$70.99$55.377 In-Stock
323HN-82579-00-00CAP, KEY$15.49$12.0810+ In-Stock
3324W-83530-10-00

(replaces part #
24W-83530-00-00)

PILOT LIGHT ASSY$37.99$29.633 In-Stock
34123-83516-21-XX

(replaces part #
123-83516-21-00)

BULB (12V-3.4W)$4.75$4.08Not Shipping
3552G-83530-10-00

(replaces part #
52G-83530-00-00)

PILOT LIGHT ASSY$36.99$28.855 In-Stock
36123-83516-21-XX

(replaces part #
123-83516-21-00)

BULB (12V-3.4W)$4.75$4.08Not Shipping
374BD-82590-20-00WIRE HARNESS ASSEMBLY$232.99$181.73Not Shipping
3890464-28153-00CLAMP$3.75$3.38Usually ships in 7-10 business days
3990464-16025-00CLAMP$10.49$8.60Usually ships in 7-10 business days
401UA-82591-00-00

(replaces part #
90465-13169-00)

BAND$5.49$4.2810+ In-Stock
41437-83936-11-00BAND, SWITCH CORD$5.00$4.3010+ In-Stock
