1995 Yamaha WARRIOR 350 Electrical 1 OEM Parts Diagram

Submodel WARRIOR - YFM350XG - 1995

Shop Aftermarket Parts

ELECTRICAL 1

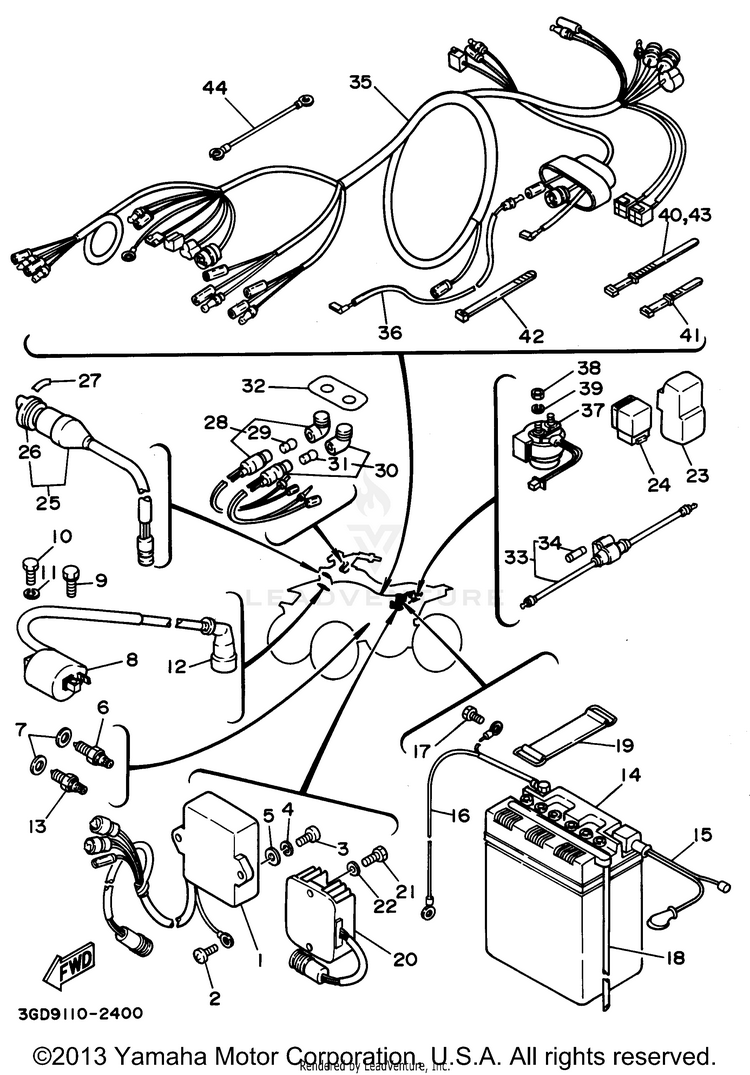

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
13GD-85540-20-00C.D.I. UNIT ASSEMBLY$450.99$351.77Not Shipping
290153-06044-00SCREW, HEXAGON$2.20$1.98Usually ships in 7-10 business days
398517-06020-00

(replaces part #
98507-06020-00)

SCREW,PAN HEAD$2.35$2.0210+ In-Stock
492907-06100-00WASHER, SPRING$1.30$1.1210+ In-Stock
592907-06600-00WASHER, PLATE$1.00$0.9910+ In-Stock
63GB-82540-01-00NEUTRAL SWITCH ASSY$63.99$49.9110+ In-Stock
790430-10171-00BOLT, UNION$3.45$2.9710+ In-Stock
83GD-82310-10-00IGNITION COIL ASSY$166.99$130.252 In-Stock
990109-06723-00BOLT$9.49$7.405 In-Stock
1097017-06020-00

(replaces part #
97007-06020-00)

BOLT$4.06$3.4910+ In-Stock
1192907-06100-00WASHER, SPRING$1.30$1.1210+ In-Stock
123NS-82370-00-00

(replaces part #
1UY-82370-20-00)

PLUG CAP ASSY$41.99$32.7510+ In-Stock
133GD-82540-11-00NEUTRAL SWITCH ASSY$60.99$47.573 In-Stock
14ACB-12CA0-00-00

(replaces part #
BTG-GM12C-Z4-A2)

ACB12CA GS BATTERY W$106.99$83.45Not Shipping
151YW-82115-00-00WIRE, PLUS LEAD$66.99$52.254 In-Stock
163GD-82116-00-00WIRE, MINUS LEAD$42.99$33.536 In-Stock
1790153-06034-00SCREW, HEXAGON$8.49$7.64Usually ships in 7-10 business days
1890445-084J0-00

(replaces part #
90445-08582-00)

PIPE$20.99$16.3710+ In-Stock
19337-82131-00-00BAND, BATTERY$32.99$25.739 In-Stock
2059V-81960-A0-00RECTIFIER & REGULATOR ASSEMBLY$221.99$173.15Not Shipping
2197017-06016-00

(replaces part #
97007-06016-00)

BOLT$9.49$7.405 In-Stock
2292907-06600-00WASHER, PLATE$1.00$0.9910+ In-Stock
2329U-81950-93-00RELAY ASSY (ACA12115-1)$84.99$66.29
243GD-81950-01-00RELAY ASSY (3GD-01)$78.99$61.614 In-Stock
252FJ-82510-09-00

(replaces part #
2FJ-82510-02-00)

MAIN SWITCH ASSY$111.99$87.351 In-Stock
AFTERMARKET ALTERNATIVE
$14.99$9.9910+ In-Stock
263HN-82579-00-00CAP, KEY$15.49$12.0810+ In-Stock
2729U-83585-10-00LABEL$4.25$3.82Not Shipping
2824W-83530-10-00

(replaces part #
24W-83530-00-00)

PILOT LIGHT ASSY$37.99$29.633 In-Stock
29123-83516-21-XX

(replaces part #
123-83516-21-00)

BULB (12V-3.4W)$4.75$4.08Not Shipping
3052G-83530-10-00

(replaces part #
52G-83530-00-00)

PILOT LIGHT ASSY | FOR REVERSE$36.99$28.855 In-Stock
31123-83516-21-XX

(replaces part #
123-83516-21-00)

BULB (12V-3.4W)$4.75$4.08Not Shipping
321UY-83585-00-00LABEL$7.99$7.19Not Shipping
331UY-82150-00-00FUSE HOLDER ASSY$63.99$49.912 In-Stock
341UY-82151-00-00FUSE (15A)$5.99$4.67Not Shipping
353GD-82590-20-00WIRE HARNESS ASSEMBLY$235.99$184.07Not Shipping
363HN-82541-00-00WIRE, LEAD$16.49$12.86Not Shipping
374KD-81940-00-00STARTER RELAY ASSY (MS65D-611)$125.99$98.275 In-Stock
AFTERMARKET ALTERNATIVE
$18.99$12.4910+ In-Stock
3895317-06700-00

(replaces part #
95307-06700-00)

NUT$9.49$7.402 In-Stock
3992907-06100-00WASHER, SPRING$1.30$1.1210+ In-Stock
40437-83936-01-00BAND, SWITCH CORD$8.49$6.6210+ In-Stock
41437-83936-11-00BAND, SWITCH CORD$5.00$4.3010+ In-Stock
421UY-82591-00-00CLAMP$1.20$1.08Not Shipping
43437-83936-01-00BAND, SWITCH CORD$8.49$6.6210+ In-Stock
443GD-82509-10-00WIRE, SUB LEAD$8.49$7.641 In-Stock
4590890-56001-00ATV KEY BLANK (TYPE-A) | NOT SHOWN$3.60$3.1010+ In-Stock
4690890-56002-00ATV KEY BLANK (TYPE-B) | NOT SHOWN$3.55$3.055 In-Stock
