2002 Yamaha Warrior XV1700 Electrical 2 OEM Parts Diagram

Submodel ROAD STAR WARRIOR - XV17PCPC - 2002

Shop Aftermarket Parts

ELECTRICAL 2

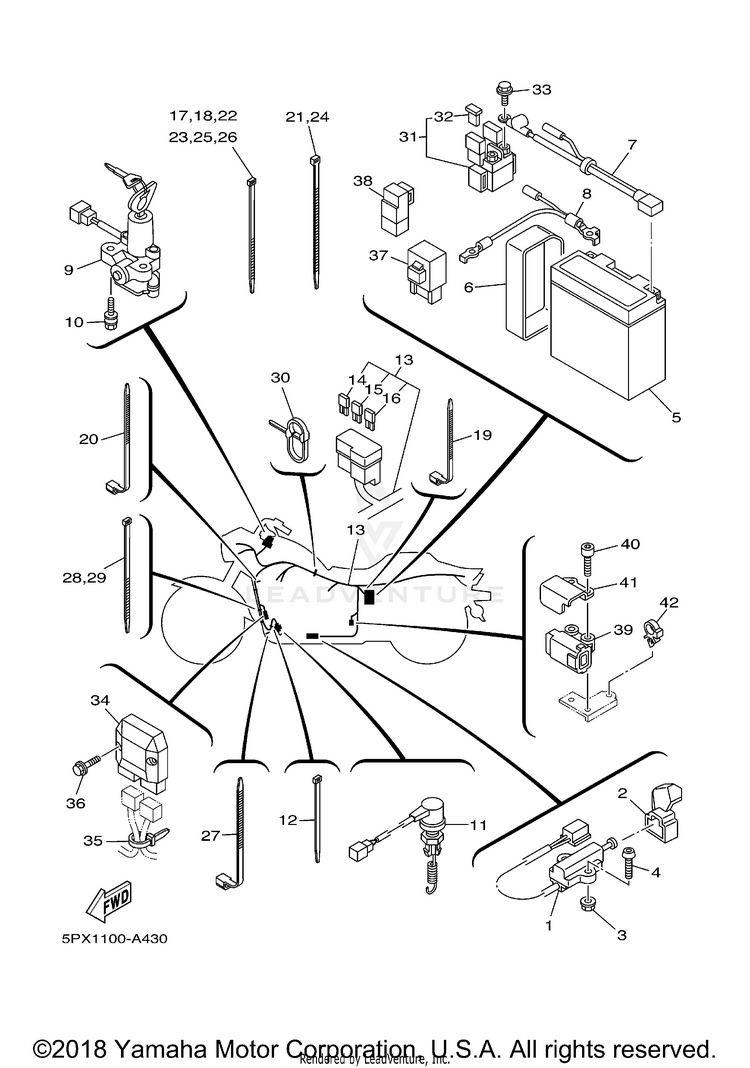

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
15PX-82566-C1-00

(replaces part #
5PX-82566-C0-00)

SWITCH, SIDE STAND$106.99$83.45Usually ships in 7-10 business days
25PX-8252U-00-00COVER$9.49$8.54Usually ships in 7-10 business days
395607-05200-00NUT, U FLANGE$10.49$8.183 In-Stock
492017-05025-00BOLT, BUTTON HEAD$8.49$7.64Usually ships in 7-10 business days
5GT1-4B400-00-00

(replaces part #
5EA-82100-10-00)

GT14B4 GS BATTERY -$159.99$133.482 In-Stock
64AS-82131-00-00BAND, BATTERY$7.99$7.19Usually ships in 7-10 business days
75PX-82115-00-00WIRE, PLUS LEAD$33.99$27.87Usually ships in 7-10 business days
85PX-82116-00-00WIRE, MINUS LEAD$43.99$36.07Usually ships in 7-10 business days
95PX-82501-10-00

(replaces part #
5PX-82501-00-00)

MAIN SWITCH STEERING LOCK$360.99$281.57Not Shipping
1090109-08196-00

(replaces part #
90109-080G5-00)

BOLT$9.49$7.4010+ In-Stock
115PX-82530-10-00

(replaces part #
5PX-82530-00-00)

STOP SWITCH ASSY$42.99$35.25Usually ships in 7-10 business days
121UA-82591-00-00BAND$5.49$4.2810+ In-Stock
135PX-82590-00-00WIRE HARNESS ASSY$692.51$540.16Not Shipping
145JJ-82151-00-00FUSE (7.5A-BL)$7.49$5.849 In-Stock
1567F-82151-40-00

(replaces part #
5JJ-82151-30-00)

FUSE (10A)$7.49$6.743 In-Stock
1667F-82151-50-00

(replaces part #
5JJ-82151-10-00)

FUSE (15A)$4.15$3.74Usually ships in 7-10 business days
171UA-82591-00-00BAND$5.49$4.2810+ In-Stock
181UA-82591-00-00BAND$5.49$4.2810+ In-Stock
1990464-15195-00CLAMP$4.41$3.7910+ In-Stock
2090464-15195-00CLAMP$4.41$3.7910+ In-Stock
213MA-82591-00-00CLAMP$10.99$9.01Usually ships in 7-10 business days
221UA-82591-00-00BAND$5.49$4.2810+ In-Stock
231UA-82591-00-00BAND$5.49$4.2810+ In-Stock
243MA-82591-00-00CLAMP$10.99$9.01Usually ships in 7-10 business days
251UA-82591-00-00BAND$5.49$4.2810+ In-Stock
261UA-82591-00-00BAND$5.49$4.2810+ In-Stock
2790464-15195-00CLAMP$4.41$3.7910+ In-Stock
281UA-82591-00-00BAND$5.49$4.2810+ In-Stock
291UA-82591-00-00BAND$5.49$4.2810+ In-Stock
3090464-28001-00CLAMP$6.49$5.84Usually ships in 7-10 business days
314YR-81940-02-00

(replaces part #
4YR-81940-00-00)

STARTER RELAY ASSY (RC19-018)$152.99$119.333 In-Stock
321AE-82151-00-00FUSE (30A-BL)$8.49$6.628 In-Stock
3395027-06008-00BOLT, FLANGE$7.99$6.234 In-Stock
345JW-81960-00-00RECTIFIER & REGULATOR ASSY$403.99$315.11Usually ships in 7-10 business days
3590464-15195-00CLAMP$4.41$3.7910+ In-Stock
3690105-06009-00BOLT, FLANGE$8.49$7.64Usually ships in 7-10 business days
375PX-81950-00-00RELAY ASSY (5PX-00)$130.99$102.17Usually ships in 7-10 business days
385JJ-81950-20-00RELAY ASSY (5JJ-20)$63.99$49.911 In-Stock
395PS-82576-02-00

(replaces part #
5PS-82576-00-00)

SENSOR, LEAN ANGLE$96.99$75.658 In-Stock
4091317-04020-00BOLT$2.70$2.43Usually ships in 7-10 business days
415PX-82388-00-00PLATE$4.99$4.49Usually ships in 7-10 business days
4290464-16006-00CLAMP$10.49$8.182 In-Stock
