2003 Yamaha YZF-R6 Electrical 1 OEM Parts Diagram

Submodel R6 - YZFR6SRC - 2003

Shop Aftermarket Parts

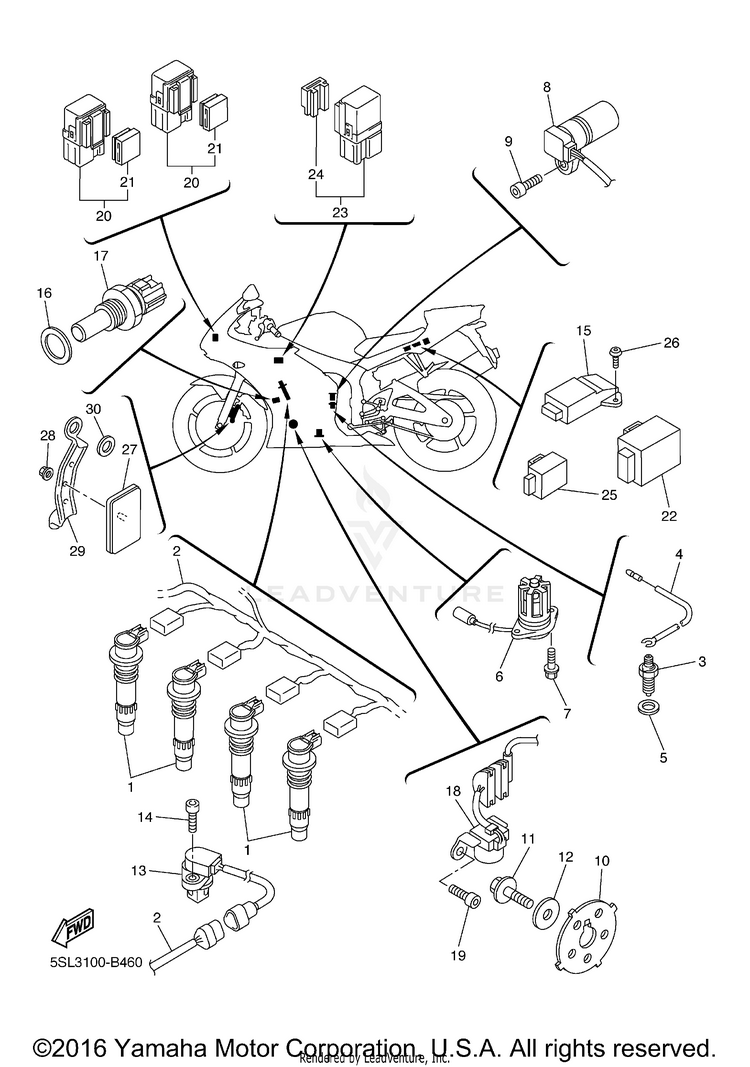

ELECTRICAL 1

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
15SL-82310-20-00

(replaces part #
5SL-82310-00-00)

IGNITION COIL ASSY$140.99$115.74Usually ships in 7-10 business days
25SL-82309-00-00WIRE, SUB LEAD$117.99$92.03Usually ships in 7-10 business days
33GB-82540-01-00NEUTRAL SWITCH ASSY$63.99$49.9110+ In-Stock
45MT-82541-00-00WIRE, LEAD$9.99$8.99Usually ships in 7-10 business days
590430-10148-00GASKET$5.99$4.6710+ In-Stock
65SL-85720-01-00

(replaces part #
5SL-85720-00-00)

OIL LEVEL GAUGE ASSY$216.99$169.25Usually ships in 7-10 business days
790105-06696-00

(replaces part #
95027-06016-00)

BOLT, FLANGE$10.49$8.1810+ In-Stock
85EB-83755-02-00

(replaces part #
5EB-83755-00-00)

SENSOR, SPEED$155.99$121.67Usually ships in 7-10 business days
991317-06016-00BOLT (4MY)-$1.4210+ In-Stock
105SL-81673-00-00ROTOR$45.99$37.71Usually ships in 7-10 business days
1190105-08113-00

(replaces part #
90105-08386-00)

BOLT, FLANGE$6.49$5.84Usually ships in 7-10 business days
1290201-081R9-00

(replaces part #
90201-08753-00)

WASHER, PLATE$10.49$8.1810+ In-Stock
135PW-85896-12-00

(replaces part #
5PW-85896-01-00)

SENSOR, CAM POSITION$135.99$106.07Usually ships in 7-10 business days
1491317-06020-00

(replaces part #
90110-06072-00)

BOLT, HEX. SOCKET HEAD$2.75$2.3610+ In-Stock
155JW-82380-00-00SENSOR, PRESSURE$385.99$301.07Usually ships in 7-10 business days
1690201-12790-00WASHER, PLATE$10.49$8.185 In-Stock
178CC-85790-01-00THERMOSENSOR ASSY$103.99$81.113 In-Stock
185SL-81670-00-00PICK-UP ASSY$198.99$155.21Usually ships in 7-10 business days
1991317-06016-00BOLT (4MY)-$1.4210+ In-Stock
205JJ-81950-20-00RELAY ASSY (5JJ-20)$63.99$49.911 In-Stock
215JJ-81952-00-00HOLDER, RELAY$10.99$8.574 In-Stock
225PW-81950-00-00RELAY ASSY (5PW-00)$165.99$129.47Usually ships in 7-10 business days
235EA-81950-20-00RELAY ASSY (5EA-02)$62.99$49.1310+ In-Stock
245EA-81952-00-00HOLDER, RELAY$8.49$6.625 In-Stock
254MY-83350-03-00

(replaces part #
4MY-83350-01-00)

FLASHER RELAY ASSY$56.99$44.454 In-Stock
2692017-05016-00BOLT, BUTTON HEAD$8.49$7.64Usually ships in 7-10 business days
2723V-85110-00-00

(replaces part #
20G-85110-00-00)

REFLECTOR ASSY$30.99$24.174 In-Stock
2895707-05500-00NUT, FLANGE$9.49$7.4010+ In-Stock
295SL-85112-00-00BRACKET, REFLECTOR 1$6.49$5.84Usually ships in 7-10 business days
3090201-08759-00WASHER, PLATE$3.50$3.0110+ In-Stock
