2004 Yamaha V-Star 650 Custom Electrical 1 OEM Parts Diagram

Submodel V STAR CUSTOM - XVS65SC - 2004

Shop Aftermarket Parts

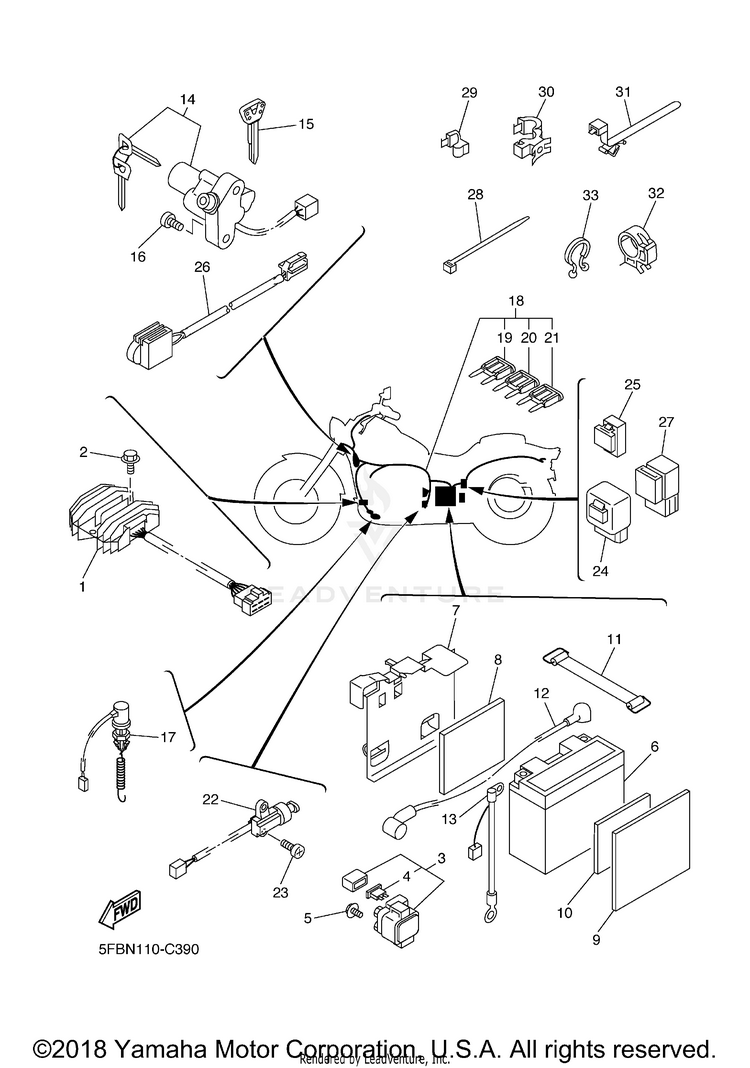

ELECTRICAL 1

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
15KP-81960-00-00RECTIFIER & REGULATOR ASSY$271.99$212.15Usually ships in 7-10 business days
295814-06020-00

(replaces part #
95804-06020-00)

BOLT, FLANGE$9.49$7.4010+ In-Stock
34BH-81940-02-00

(replaces part #
4BH-81940-00-00)

STARTER RELAY ASSY (RC19-005)$123.99$96.713 In-Stock
41AE-82151-00-00FUSE (30A-BL)$8.49$6.628 In-Stock
595027-06008-00BOLT, FLANGE$7.99$6.234 In-Stock
6GT1-2B400-00-00

(replaces part #
4TX-82100-02-00)

GT12B4 GS BATTERY -$109.99$85.795 In-Stock
75BN-82129-00-00COVER, BATTERY$64.99$50.69Usually ships in 7-10 business days
829N-14425-00-00DAMPER 1$8.49$7.64Usually ships in 7-10 business days
94VR-2176E-00-00PLATE$31.99$26.23Usually ships in 7-10 business days
1029N-14425-00-00DAMPER 1$8.49$7.64Usually ships in 7-10 business days
11133-82131-00-00BAND, BATTERY$30.99$24.177 In-Stock
125BN-82115-00-00WIRE, PLUS LEAD$64.99$50.69Usually ships in 7-10 business days
135BN-82116-00-00WIRE, MINUS LEAD$34.99$28.69Usually ships in 7-10 business days
144TR-82501-02-00

(replaces part #
4TR-82501-01-00)

MAIN SWITCH STEERING LOCK$334.99$261.29Usually ships in 7-10 business days
154BH-82511-09-00BLANK KEY | AP$33.99$26.517 In-Stock
1690149-08002-00SCREW$9.49$8.54Usually ships in 7-10 business days
175KP-82530-01-00

(replaces part #
5KP-82530-00-00)

STOP SWITCH ASSY$51.99$40.55Usually ships in 7-10 business days
185SC-82590-20-00WIRE HARNESS ASSY | UR CA 5FBP$325.99$271.21Usually ships in 7-10 business days
185SC-82590-10-00WIRE HARNESS ASSY | UR 49 5FBN$325.37$253.79Usually ships in 7-10 business days
1967F-82151-20-00

(replaces part #
5JJ-82151-90-00)

FUSE - 5 A - BLADE ($6.49$5.062 In-Stock
2067F-82151-40-00

(replaces part #
5JJ-82151-30-00)

FUSE (10A)$7.49$6.743 In-Stock
2167F-82151-50-00

(replaces part #
5JJ-82151-10-00)

FUSE (15A)$4.15$3.74Usually ships in 7-10 business days
225RT-82566-B0-00SWITCH, SIDE STAND$106.99$83.45Usually ships in 7-10 business days
2398507-05014-00

(replaces part #
90157-05079-00)

SCREW, PAN HEAD$9.49$7.4010+ In-Stock
245KS-81950-02-00

(replaces part #
5KS-81950-00-00)

RELAY ASSY$74.99$58.491 In-Stock
251UY-81950-92-00RELAY ASSY (1UY-92)$83.99$65.51Usually ships in 7-10 business days
265FU-82560-50-00THERMO SWITCH ASSY$66.99$52.25Usually ships in 7-10 business days
2729U-81950-93-00RELAY ASSY (ACA12115-1)$84.99$66.29
281UA-82591-00-00BAND$5.49$4.2810+ In-Stock
2990464-05188-00CLAMP$5.49$4.94Usually ships in 7-10 business days
3090464-20191-00CLAMP$11.49$9.42Usually ships in 7-10 business days
3190464-20213-00CLAMP$5.49$4.286 In-Stock
3290464-10190-00CLAMP$10.49$8.60Usually ships in 7-10 business days
3390464-25267-00

(replaces part #
90464-23041-00)

CLAMP$8.49$6.624 In-Stock
