2004 Yamaha Warrior XV1700 Electrical 2 OEM Parts Diagram

Submodel ROAD STAR WARRIOR - XV17PCSC - 2004

Shop Aftermarket Parts

ELECTRICAL 2

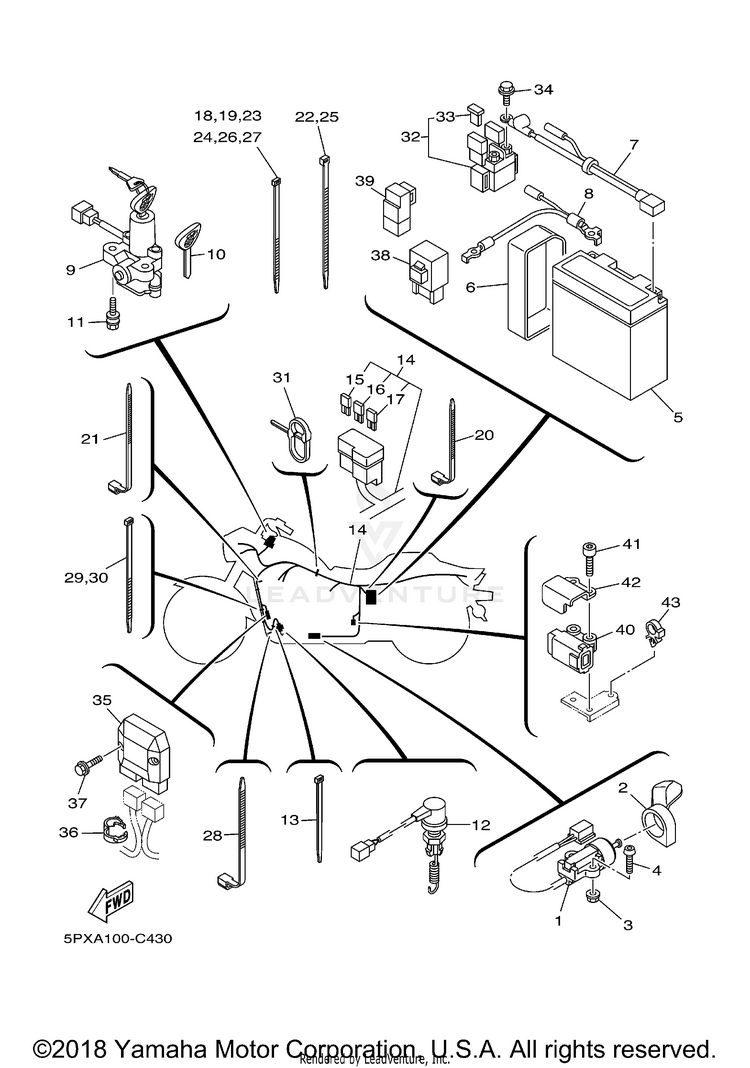

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
15VS-82566-C0-00SWITCH, SIDE STAND$80.99$66.92Usually ships in 7-10 business days
24WM-8252U-00-00COVER$17.49$14.34Usually ships in 7-10 business days
395607-05200-00NUT, U FLANGE$10.49$8.183 In-Stock
492017-05025-00BOLT, BUTTON HEAD$8.49$7.64Usually ships in 7-10 business days
5GT1-4B400-00-00

(replaces part #
5EA-82100-11-00)

GT14B4 GS BATTERY -$159.99$133.482 In-Stock
64AS-82131-01-00BAND, BATTERY$16.49$13.521 In-Stock
75PX-82115-00-00WIRE, PLUS LEAD$33.99$27.87Usually ships in 7-10 business days
85PX-82116-00-00WIRE, MINUS LEAD$43.99$36.07Usually ships in 7-10 business days
95PX-82501-10-00MAIN SWITCH STEERING LOCK$360.99$281.57Not Shipping
105PX-82511-09-00BLANK KEY | AP$79.99$62.39Usually ships in 7-10 business days
1190109-08196-00

(replaces part #
90109-080G5-00)

BOLT$9.49$7.4010+ In-Stock
125PX-82530-10-00

(replaces part #
5PX-82530-00-00)

STOP SWITCH ASSY$42.99$35.25Usually ships in 7-10 business days
1390464-16061-00CLAMP$6.99$4.29Not Shipping
145PX-82590-20-00WIRE HARNESS ASSY$611.99$533.34Usually ships in 7-10 business days
155JJ-82151-00-00FUSE (7.5A-BL)$7.49$5.849 In-Stock
1667F-82151-40-00

(replaces part #
5JJ-82151-30-00)

FUSE (10A)$7.49$6.743 In-Stock
1767F-82151-50-00

(replaces part #
5JJ-82151-10-00)

FUSE (15A)$4.15$3.74Usually ships in 7-10 business days
181UA-82591-00-00BAND$5.49$4.2810+ In-Stock
191UA-82591-00-00BAND$5.49$4.2810+ In-Stock
2090464-13077-00CLAMP$9.49$7.4010+ In-Stock
2190464-15195-00

(replaces part #
90464-13073-00)

CLAMP$4.41$3.7910+ In-Stock
223MA-82591-00-00CLAMP$10.99$9.01Usually ships in 7-10 business days
231UA-82591-00-00BAND$5.49$4.2810+ In-Stock
241UA-82591-00-00BAND$5.49$4.2810+ In-Stock
253MA-82591-00-00CLAMP$10.99$9.01Usually ships in 7-10 business days
261UA-82591-00-00BAND$5.49$4.2810+ In-Stock
271UA-82591-00-00BAND$5.49$4.2810+ In-Stock
2890464-15195-00CLAMP$4.41$3.7910+ In-Stock
291UA-82591-00-00BAND$5.49$4.2810+ In-Stock
301UA-82591-00-00BAND$5.49$4.2810+ In-Stock
3190464-28001-00CLAMP$6.49$5.84Usually ships in 7-10 business days
324YR-81940-02-00

(replaces part #
4YR-81940-00-00)

STARTER RELAY ASSY (RC19-018)$152.99$119.333 In-Stock
331AE-82151-00-00FUSE (30A-BL)$8.49$6.628 In-Stock
3495027-06008-00BOLT, FLANGE$7.99$6.234 In-Stock
355JW-81960-00-00RECTIFIER & REGULATOR ASSY$403.99$315.11Usually ships in 7-10 business days
3690464-16003-00CLAMP$7.99$7.19Usually ships in 7-10 business days
3790105-06009-00BOLT, FLANGE$8.49$7.64Usually ships in 7-10 business days
385KS-81950-32-00

(replaces part #
5KS-81950-30-00)

RELAY ASSY$74.99$58.49Usually ships in 7-10 business days
395JJ-81950-20-00RELAY ASSY (5JJ-20)$63.99$49.911 In-Stock
405PS-82576-02-00

(replaces part #
5PS-82576-01-00)

SENSOR, LEAN ANGLE$96.99$75.658 In-Stock
4191317-04025-00BOLT, HEX. SOCKET HEAD$1.95$1.76Usually ships in 7-10 business days
425PX-82388-00-00PLATE$4.99$4.49Usually ships in 7-10 business days
4390464-16006-00CLAMP$10.49$8.182 In-Stock
