2008 Yamaha GRIZZLY 700 4x4 Electrical 1 OEM Parts Diagram

Submodel GRIZZLY 700 EPS HUNTER - YFM7FGPHX - 2008

Shop Aftermarket Parts

ELECTRICAL 1

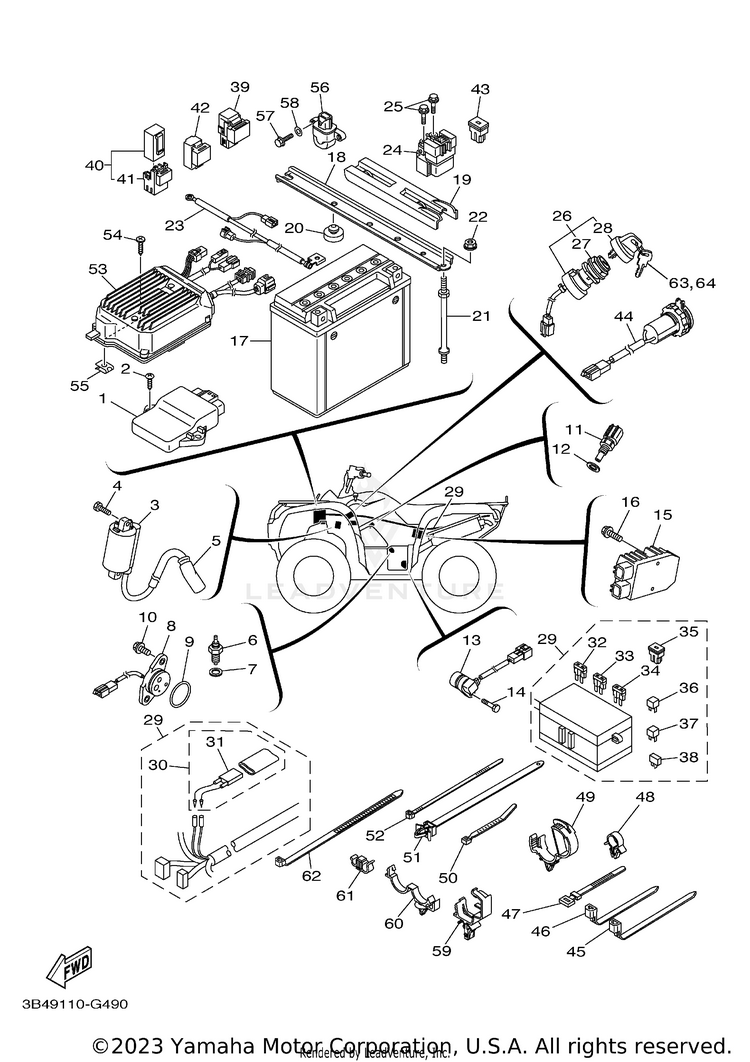

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
13B4-8591A-10-00ENGINE CONTROL UNIT ASSY$1,182.99$922.73Usually ships in 7-10 business days
297702-60025-00SCREW, TAPPING$8.49$7.64Usually ships in 7-10 business days
31D7-H2310-05-00

(replaces part #
1D7-82310-00-00)

IGNITION COIL ASSY$23.99$18.718 In-Stock
AFTERMARKET ALTERNATIVE
$21.99$17.994 In-Stock
497D95-06016-00

(replaces part #
97002-06016-00)

BOLT, HEXAGON DEEP R$2.76$2.3710+ In-Stock
55VK-82370-00-00PLUG CAP ASSY$68.99$53.815 In-Stock
63GB-82540-01-00NEUTRAL SWITCH ASSY$63.99$49.9110+ In-Stock
790430-10148-00GASKET$5.99$4.6710+ In-Stock
83B4-82540-03-00

(replaces part #
3B4-82540-01-00)

NEUTRAL SWITCH ASSY$82.99$64.906 In-Stock
993210-29196-00O-RING$9.49$7.4010+ In-Stock
1090119-06137-00BOLT, WITH WASHER$9.49$7.406 In-Stock
118CC-85790-01-00THERMOSENSOR ASSY$103.99$81.113 In-Stock
1290430-12202-00GASKET$9.49$7.4010+ In-Stock
133B4-83755-01-00

(replaces part #
3B4-83755-00-00)

SENSOR, SPEED$143.99$112.31Usually ships in 7-10 business days
1491314-06020-00

(replaces part #
91312-06020-00)

BOLT, HEXAGON SOCKET HEAD$2.65$2.5710+ In-Stock
151D7-81960-01-00

(replaces part #
1D7-81960-00-00)

RECTIFIER & REGULATOR ASSY$349.99$272.993 In-Stock
AFTERMARKET ALTERNATIVE
$52.99$45.4910+ In-Stock
1695817-06020-00

(replaces part #
95802-06020-00)

BOLT, FLANGE$3.50$3.0110+ In-Stock
17YTX-20LBS-00-00

(replaces part #
BTY-YTX20-LB-S0)

YTX20LBS YUASA BATT$165.99$132.604 In-Stock
181HP-H2128-00-00

(replaces part #
3B4-82128-00-00)

BRACKET, BATTERY$9.49$8.54Usually ships in 7-10 business days
193B4-82129-00-00COVER, BATTERY$7.49$6.74Usually ships in 7-10 business days
2022W-24741-00-00PAD, SEAT$9.49$7.4010+ In-Stock
213B4-82133-10-00SCREW, FITTING$32.99$27.05Usually ships in 7-10 business days
2295702-06500-00NUT, WITH WASHER$2.60$2.2410+ In-Stock
233B4-82116-10-00WIRE, MINUS LEAD$54.99$42.89Usually ships in 7-10 business days
243B4-81940-00-00STARTER RELAY ASSY (2768113-A)$95.99$74.8710+ In-Stock
2595022-06008-00BOLT, FLANGE$9.49$7.4010+ In-Stock
263B4-82510-01-00

(replaces part #
3B4-82510-00-00)

MAIN SWITCH ASSY$76.99$60.05Usually ships in 7-10 business days
273HN-82569-00-00NUT, MAIN SWITCH$5.99$4.677 In-Stock
283HN-82579-00-00CAP, KEY$15.49$12.0810+ In-Stock
293B4-82590-20-00WIRE HARNESS ASSY$695.99$564.06Usually ships in 7-10 business days
305GT-82180-00-00

(replaces part #
4GB-82180-00-00)

CIRCUIT BREAKER ASSY$35.99$28.072 In-Stock
314GB-82560-00-00THERMO SWITCH ASSY$42.99$35.25Usually ships in 7-10 business days
3267F-82151-50-00

(replaces part #
5JJ-82151-10-00)

FUSE (15A)$4.15$3.74Usually ships in 7-10 business days
3367F-82151-40-00

(replaces part #
5JJ-82151-30-00)

FUSE (10A)$7.49$6.743 In-Stock
3467F-82151-20-00

(replaces part #
5JJ-82151-90-00)

FUSE - 5 A - BLADE ($6.49$5.062 In-Stock
35JR9-82151-00-00

(replaces part #
5PS-82151-00-00)

SLOW BLOW FUSE$13.49$10.525 In-Stock
364WA-81980-00-00DIODE ASSY$32.99$25.7310+ In-Stock
375TJ-81980-00-00DIODE ASSY$28.99$22.614 In-Stock
385VG-81980-00-00DIODE ASSY$19.99$16.39Usually ships in 7-10 business days
395DM-81950-01-00

(replaces part #
5DM-81950-00-00)

RELAY ASSY (G8HN-1C4T-DJ-Y52)$31.99$24.9510+ In-Stock
405EA-81950-20-00RELAY ASSY (5EA-02)$62.99$49.1310+ In-Stock
415EA-81952-00-00HOLDER, RELAY$8.49$6.625 In-Stock
4229U-81950-93-00RELAY ASSY (ACA12115-1)$84.99$66.29
43JR9-82151-00-00

(replaces part #
5PS-82151-00-00)

SLOW BLOW FUSE$13.49$10.525 In-Stock
441HP-H254B-10-00

(replaces part #
3B4-8254B-00-00)

TERMINAL COMP.$20.99$16.373 In-Stock
4590464-15195-00CLAMP$4.41$3.7910+ In-Stock
4690464-15195-00

(replaces part #
90464-13073-00)

CLAMP$4.41$3.7910+ In-Stock
47437-83936-01-00BAND, SWITCH CORD$8.49$6.6210+ In-Stock
4890464-15157-00CLAMP$9.49$7.407 In-Stock
4990464-20181-00CLAMP$4.72$4.0610+ In-Stock
5090465-10098-00CLAMP$2.80$2.417 In-Stock
5190464-10112-00CLAMP$9.49$7.404 In-Stock
525Y9-12491-00-00CLAMP 1$7.49$6.744 In-Stock
533B4-859A0-10-00POWER STRG. CONT. UNIT ASSY$995.99$834.10Usually ships in 7-10 business days
5498980-06020-00

(replaces part #
98902-06020-00)

SCREW, BIND$9.49$7.407 In-Stock
5590183-06069-00

(replaces part #
90183-06053-00)

NUT, SPRING$7.49$5.8410+ In-Stock
563B4-82576-00-00SENSOR, LEAN ANGLE$111.99$87.354 In-Stock
5797095-05016-00

(replaces part #
97002-05016-00)

BOLT$1.75$1.5010+ In-Stock
5892990-05600-00

(replaces part #
92902-05600-00)

WASHER, PLATE$1.60$1.44Usually ships in 7-10 business days
5990464-20237-00CLAMP$2.60$2.34Usually ships in 7-10 business days
6090464-20010-00CLAMP$3.50$3.015 In-Stock
6190464-09013-00CLAMP$4.25$3.82Usually ships in 7-10 business days
6225G-83936-01-00

(replaces part #
90464-12045-00)

BAND, SWITCH CORD$5.49$4.283 In-Stock
6390890-56001-00ATV KEY BLANK (TYPE-A) | UR$3.60$3.1010+ In-Stock
6490890-56002-00ATV KEY BLANK (TYPE-B) | UR$3.55$3.055 In-Stock
