2009 Yamaha RAPTOR 350 Electrical 1 OEM Parts Diagram

Submodel RAPTOR 350 - YFM35RYW - 2009

Shop Aftermarket Parts

ELECTRICAL 1

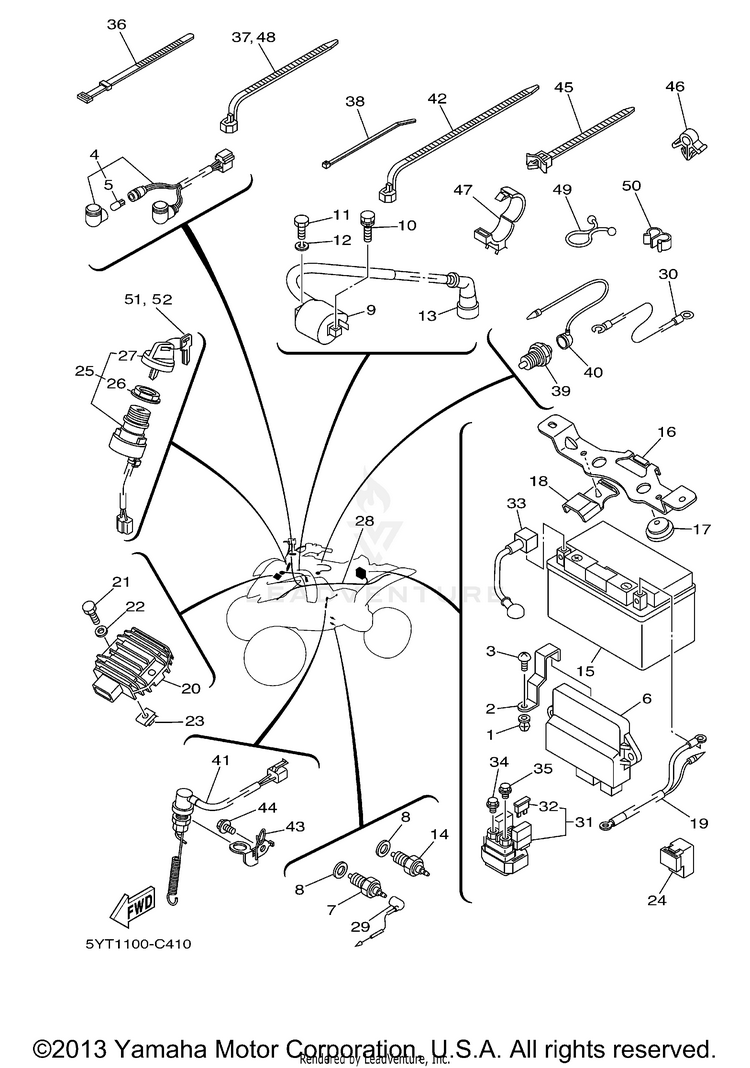

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
190338-08226-00PLUG$2.35$2.0210+ In-Stock
25YT-8553A-00-00STAY UNIT$9.49$8.54Usually ships in 7-10 business days
397702-60016-00SCREW, TAPPING$2.35$2.0210+ In-Stock
45YT-83530-00-00PILOT LIGHT ASSY$50.99$39.771 In-Stock
53FV-83517-00-00

(replaces part #
5GH-83516-00-00)

BULB (12V-1.7W)$9.49$7.4010+ In-Stock
65YT-85540-00-00C.D.I. UNIT ASSY$455.99$377.75Usually ships in 7-10 business days
73GB-82540-01-00NEUTRAL SWITCH ASSY$63.99$49.9110+ In-Stock
890430-10148-00GASKET$5.99$4.6710+ In-Stock
93KJ-82310-14-00

(replaces part #
3KJ-82310-10-00)

IGNITION COIL ASSY$41.99$41.7510+ In-Stock
1090109-06723-00BOLT$9.49$7.405 In-Stock
1197017-06020-00

(replaces part #
97002-06020-00)

BOLT$4.06$3.4910+ In-Stock
1292995-06100-00

(replaces part #
92902-06100-00)

WASHER, SPRING$3.55$3.0510+ In-Stock
133NS-82370-00-00

(replaces part #
1UY-82370-20-00)

PLUG CAP ASSY$41.99$32.7510+ In-Stock
143GD-82540-11-00NEUTRAL SWITCH ASSY$60.99$47.573 In-Stock
15YTZ-10S00-00-00

(replaces part #
BTY-YTZ10-S0-00)

YTZ10S YUASA BATTER$239.99$224.72Usually ships in 7-10 business days
165YT-82128-00-00BRACKET, BATTERY$18.99$14.812 In-Stock
17371-82121-00-00PAD, BATTERY$9.99$7.797 In-Stock
185YT-82129-00-00COVER, BATTERY$9.49$7.402 In-Stock
195YT-82116-00-00WIRE, MINUS LEAD$44.99$36.892 In-Stock
205GT-81960-00-00RECTIFIER & REGULATOR ASSY$282.99$220.7310+ In-Stock
2197017-06025-00

(replaces part #
97002-06025-00)

BOLT$4.55$3.9110+ In-Stock
2292990-06600-00

(replaces part #
92902-06600-00)

WASHER, PLAIN (646)$2.95$2.797 In-Stock
2390183-061A1-00NUT, SPRING$10.49$8.60Usually ships in 7-10 business days
243GD-81950-01-00RELAY ASSY (3GD-01)$78.99$61.614 In-Stock
255LP-82510-01-00

(replaces part #
5LP-82510-00-00)

MAIN SWITCH ASSY$75.99$59.2710+ In-Stock
AFTERMARKET ALTERNATIVE
$13.99$7.8910+ In-Stock
263HN-82569-00-00NUT, MAIN SWITCH$5.99$4.677 In-Stock
273HN-82579-00-00CAP, KEY$15.49$12.0810+ In-Stock
285YT-82590-00-00WIRE HARNESS ASSY$323.99$268.36Usually ships in 7-10 business days
295YT-82541-00-00WIRE, LEAD$15.49$12.70Usually ships in 7-10 business days
303GD-82509-10-00WIRE, SUB LEAD$8.49$7.641 In-Stock
311D0-81940-02-00STARTER RELAY ASSY (RC19-045)$105.99$82.672 In-Stock
3236Y-82151-00-00FUSE (15A-BLUE)$6.49$5.0610+ In-Stock
335YT-82115-00-00WIRE, PLUS LEAD$30.99$24.175 In-Stock
3495022-06008-00BOLT, FLANGE$9.49$7.4010+ In-Stock
3595022-06008-00BOLT, FLANGE$9.49$7.4010+ In-Stock
36437-83936-01-00BAND, SWITCH CORD$8.49$6.6210+ In-Stock
3790464-15195-00

(replaces part #
90464-13073-00)

CLAMP$4.41$3.7910+ In-Stock
3890465-10098-00CLAMP$2.80$2.417 In-Stock
394KD-82540-00-00NEUTRAL SWITCH ASSY$63.99$49.91Usually ships in 7-10 business days
405YT-82507-00-00WIRE, LEAD$19.99$16.39Usually ships in 7-10 business days
415NF-82530-00-00STOP SWITCH ASSY$59.99$46.79Usually ships in 7-10 business days
4290464-15195-00CLAMP$4.41$3.7910+ In-Stock
435YT-2144G-10-00STAY, STOP SWITCH$17.49$14.34Usually ships in 7-10 business days
4495812-06010-00

(replaces part #
95802-06010-00)

BOLT, FLANGE$5.49$4.2810+ In-Stock
4590464-10112-00

(replaces part #
90464-12089-00)

CLAMP$9.49$7.404 In-Stock
4690464-15157-00CLAMP$9.49$7.407 In-Stock
4790464-30252-00CLAMP$3.10$2.79Usually ships in 7-10 business days
4890464-15195-00

(replaces part #
90464-13073-00)

CLAMP$4.41$3.7910+ In-Stock
4990465-18147-00CLAMP$8.49$7.64Usually ships in 7-10 business days
5090468-15139-00CLIP$8.49$7.64Usually ships in 7-10 business days
5190890-56001-00ATV KEY BLANK (TYPE-A) | UR$3.60$3.1010+ In-Stock
5290890-56002-00ATV KEY BLANK (TYPE-B) | UR$3.55$3.055 In-Stock
