2010 Yamaha V-Star Tourer XVS1300CT Electrical 2 OEM Parts Diagram

Submodel V STAR 1300 TOURER - XVS13CTZCL - 2010

Shop Aftermarket Parts

ELECTRICAL 2

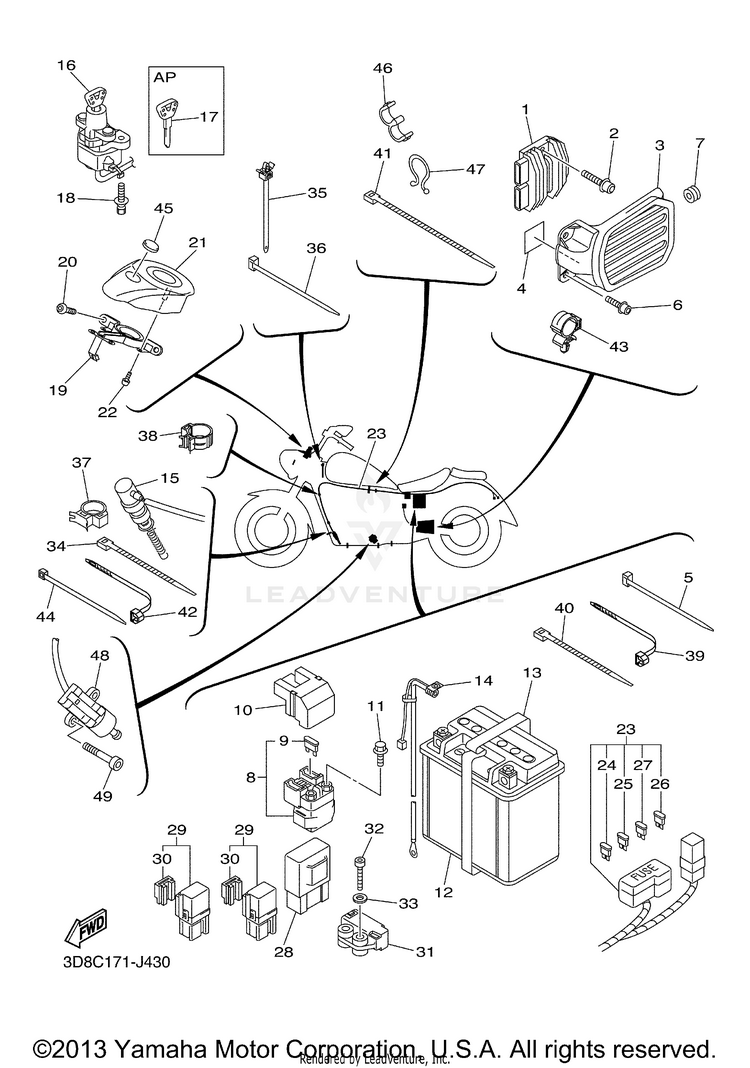

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
-90464-20191-00CLAMP$11.49$9.42Usually ships in 7-10 business days
11D7-81960-01-00

(replaces part #
1D7-81960-00-00)

RECTIFIER & REGULATOR ASSY$349.99$272.993 In-Stock
AFTERMARKET ALTERNATIVE
$52.99$45.4910+ In-Stock
290110-06263-00BOLT, HEXAGON SOCKET HEAD$6.49$5.84Usually ships in 7-10 business days
33D8-21247-01-00CASE, REGULATOR$54.99$42.89Usually ships in 7-10 business days
42GH-24185-00-00DAMPER, LOCATING 5$1.20$1.08Usually ships in 7-10 business days
55Y9-12491-00-00CLAMP 1$7.49$6.744 In-Stock
690110-06215-00BOLT, HEXAGON SOCKET HEAD$2.90$2.61Usually ships in 7-10 business days
790480-12550-00GROMMET$9.49$8.54Usually ships in 7-10 business days
83D8-81940-00-00STARTER RELAY ASSY (RC19-074)$123.99$96.71Usually ships in 7-10 business days
942X-82151-00-00FUSE (10A-BL)$4.70$4.0410+ In-Stock
105SL-82119-10-00COVER, LEAD WIRE$5.49$4.2810+ In-Stock
1195022-06008-00BOLT, FLANGE$9.49$7.4010+ In-Stock
12YTX-20LBS-00-00

(replaces part #
BTY-YTX20-LB-S0)

YTX20LBS YUASA BATT | SUB: BTG-GTX20-LB-S0$165.99$132.604 In-Stock
134AS-82131-01-00BAND, BATTERY$16.49$13.521 In-Stock
143D8-82116-00-00WIRE, MINUS LEAD$24.99$20.49Usually ships in 7-10 business days
153D8-82530-10-00STOP SWITCH ASSY$56.99$44.45Usually ships in 7-10 business days
163D8-82501-02-00

(replaces part #
3D8-82501-01-00)

MAIN SWITCH STEERING LOCK$177.99$138.83Usually ships in 7-10 business days
174BH-82511-09-00BLANK KEY | AP$33.99$26.517 In-Stock
1890109-08196-00

(replaces part #
90109-080G5-00)

BOLT$9.49$7.4010+ In-Stock
193D8-2334G-00-00BRACKET 1$55.99$43.67Usually ships in 7-10 business days
2092012-06014-00BOLT, BUTTON HEAD$9.49$7.40
213D8-82568-00-00COVER, MAIN SWITCH$76.99$60.05Usually ships in 7-10 business days
2297707-40016-00

(replaces part #
97702-40016-00)

SCREW, TAPPING$9.49$7.4010+ In-Stock
233D8-82590-20-00WIRE HARNESS ASSY$642.99$538.45Usually ships in 7-10 business days
2467F-82151-40-00

(replaces part #
5JJ-82151-30-00)

FUSE (10A)$7.49$6.743 In-Stock
2567F-82151-50-00

(replaces part #
5JJ-82151-10-00)

FUSE (15A)$4.15$3.74Usually ships in 7-10 business days
265JW-82151-10-00FUSE (50A)$17.99$14.03
275JJ-82151-20-00FUSE (20A-BL)$8.49$7.64Usually ships in 7-10 business days
285KS-81950-32-00

(replaces part #
5KS-81950-30-00)

RELAY ASSY$74.99$58.49Usually ships in 7-10 business days
295EA-81950-20-00RELAY ASSY (5EA-02)$62.99$49.1310+ In-Stock
305EA-81952-00-00HOLDER, RELAY$8.49$6.625 In-Stock
315PS-82576-02-00

(replaces part #
5PS-82576-01-00)

SENSOR, LEAN ANGLE$96.99$75.658 In-Stock
3291312-04025-00

(replaces part #
90110-04003-00)

BOLT, HEXAGON SOCKET HEAD$1.95$1.682 In-Stock
3390201-04027-00WASHER, PLATE$2.45$2.117 In-Stock
341UA-82591-00-00BAND$5.49$4.2810+ In-Stock
3590464-10112-00

(replaces part #
90464-12089-00)

CLAMP$9.49$7.404 In-Stock
365Y9-12491-00-00CLAMP 1$7.49$6.744 In-Stock
3790464-10190-00CLAMP$10.49$8.60Usually ships in 7-10 business days
3890464-30252-00CLAMP | FOR CALIFORNIA$3.10$2.79Usually ships in 7-10 business days
3990464-25004-00CLAMP$4.50$3.876 In-Stock
403MA-82591-00-00CLAMP$10.99$9.01Usually ships in 7-10 business days
4190464-80002-00CLAMP$6.49$5.84Usually ships in 7-10 business days
4290464-15195-00CLAMP$4.41$3.7910+ In-Stock
4390464-16012-00CLAMP$8.49$6.626 In-Stock
441UA-82591-00-00

(replaces part #
90464-32060-00)

BAND$5.49$4.2810+ In-Stock
453D8-2341B-00-00EMBLEM$32.99$27.05Usually ships in 7-10 business days
4690464-10M57-00CLAMP$4.85$4.36Usually ships in 7-10 business days
4790464-16039-00CLAMP$10.49$8.60Usually ships in 7-10 business days
483D8-82566-B0-00SWITCH, SIDE STAND$105.99$82.67Usually ships in 7-10 business days
4991312-05025-00

(replaces part #
90110-05033-00)

BOLT, HEXAGON SOCKET HEAD$9.49$7.406 In-Stock
