2011 Yamaha RAPTOR 250 Electrical 1 OEM Parts Diagram

Submodel RAPTOR 250 - YFM25RAW - 2011

Shop Aftermarket Parts

ELECTRICAL 1

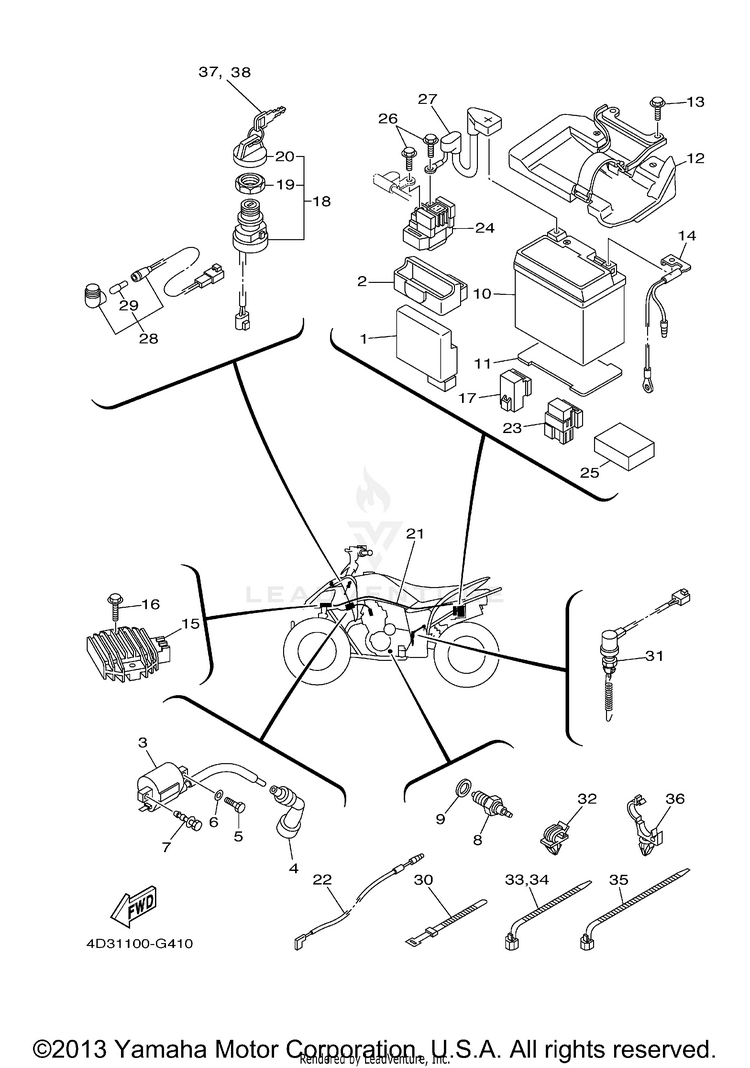

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
14D3-85540-00-00C.D.I. UNIT ASSY$449.99$350.99Usually ships in 7-10 business days
24D3-85546-00-00BAND$17.99$14.032 In-Stock
33KJ-82310-14-00

(replaces part #
3NS-82310-10-00)

IGNITION COIL ASSY$41.99$41.7510+ In-Stock
43NS-82370-00-00PLUG CAP ASSY$41.99$32.7510+ In-Stock
597017-06020-00

(replaces part #
97002-06020-00)

BOLT$4.06$3.4910+ In-Stock
692990-06600-00

(replaces part #
92902-06600-00)

WASHER, PLAIN (646)$2.95$2.797 In-Stock
790109-06723-00BOLT$9.49$7.405 In-Stock
83GB-82540-01-00NEUTRAL SWITCH ASSY$63.99$49.9110+ In-Stock
990430-10148-00GASKET$5.99$4.6710+ In-Stock
10YTZ-7SHE0-00-00

(replaces part #
1S4-82100-10-00)

YTZ7S HE YUASA BATT$173.99$135.713 In-Stock
114D3-82122-00-00SEAT, BATTERY$11.99$9.355 In-Stock
124D3-82106-11-00

(replaces part #
4D3-82106-10-00)

BATTERY PLATE COMP$60.99$47.823 In-Stock
1395817-06016-00

(replaces part #
95812-06016-00)

BOLT, FLANGE$1.95$1.6810+ In-Stock
144D3-82116-00-00WIRE, MINUS LEAD$21.99$17.156 In-Stock
155GT-81960-00-00RECTIFIER & REGULATOR ASSY$282.99$220.7310+ In-Stock
1695817-06020-00

(replaces part #
95802-06020-00)

BOLT, FLANGE$3.50$3.0110+ In-Stock
1712R-81950-02-00

(replaces part #
1RL-81950-92-00)

RELAY ASSY$76.99$60.059 In-Stock
185LP-82510-01-00

(replaces part #
5LP-82510-00-00)

MAIN SWITCH ASSY$75.99$59.2710+ In-Stock
AFTERMARKET ALTERNATIVE
$13.99$7.8910+ In-Stock
193HN-82569-00-00NUT, MAIN SWITCH$5.99$4.677 In-Stock
203HN-82579-00-00CAP, KEY$15.49$12.0810+ In-Stock
214D3-82590-00-00WIRE HARNESS ASSY$249.99$194.99Not Shipping
224D3-82541-00-00WIRE, LEAD$16.49$12.86
235DM-81950-01-00

(replaces part #
5DM-81950-00-00)

RELAY ASSY (G8HN-1C4T-DJ-Y52)$31.99$24.9510+ In-Stock
244D3-81940-00-00STARTER RELAY ASSY (RC19-077A)$115.99$90.4710+ In-Stock
254D3-8252R-00-00DAMPER$8.49$6.621 In-Stock
2695022-06008-00BOLT, FLANGE$9.49$7.4010+ In-Stock
274D3-82115-00-00WIRE, PLUS LEAD$25.99$20.277 In-Stock
284D3-83530-00-00PILOT LIGHT ASSY$37.99$29.63
293FV-83517-00-00

(replaces part #
5GH-83516-00-00)

BULB (12V-1.7W)$9.49$7.4010+ In-Stock
30437-83936-01-00BAND, SWITCH CORD$8.49$6.6210+ In-Stock
314D3-82530-00-00STOP SWITCH ASSY$49.99$40.99Usually ships in 7-10 business days
3290464-07011-00CLAMP$2.75$2.48Usually ships in 7-10 business days
3390464-15195-00

(replaces part #
90464-13073-00)

CLAMP$4.41$3.7910+ In-Stock
3490464-15195-00

(replaces part #
90464-13073-00)

CLAMP$4.41$3.7910+ In-Stock
3590464-15195-00CLAMP$4.41$3.7910+ In-Stock
3690464-20010-00CLAMP$3.50$3.015 In-Stock
3790890-56001-00ATV KEY BLANK (TYPE-A)$3.60$3.1010+ In-Stock
3890890-56002-00ATV KEY BLANK (TYPE-B)$3.55$3.055 In-Stock
