2014 Yamaha Stryker Side Cover OEM Parts Diagram

Submodel STRYKER - XVS13CECR - 2014

Shop Aftermarket Parts

SIDE COVER

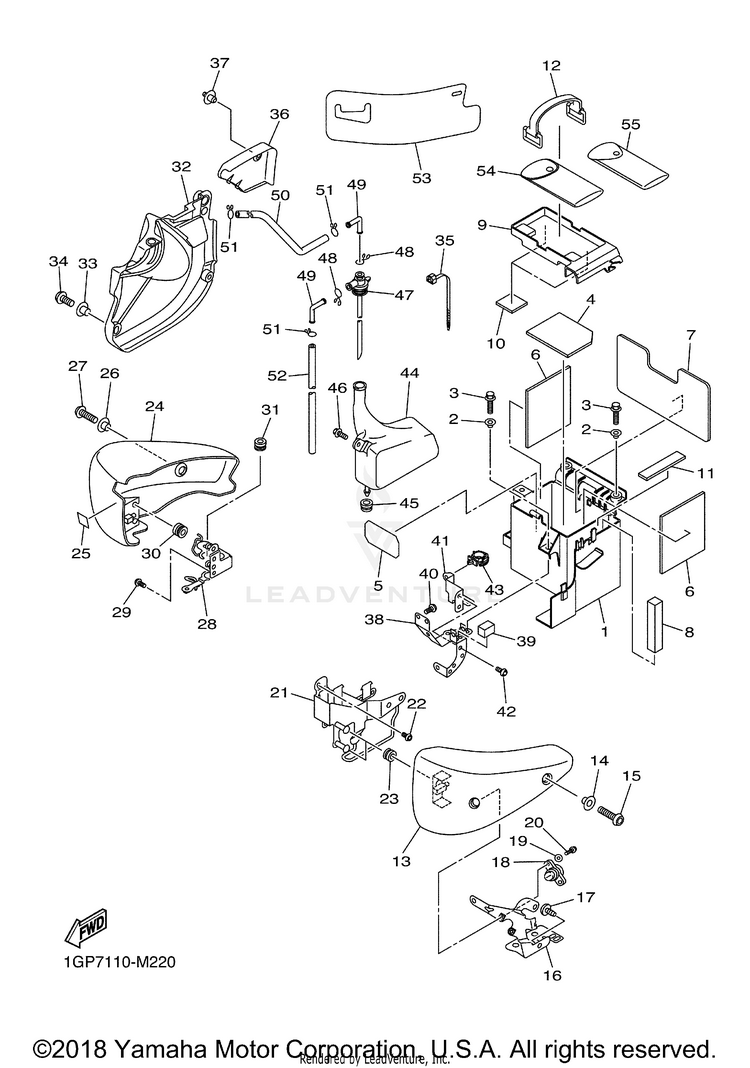

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
-3D8-21711-00-P8COVER, SIDE 1 | URFOR VPBC5$60.99$47.57Usually ships in 7-10 business days
-3D8-21721-01-P2

(replaces part #
3D8-21721-00-P2)

COVER, SIDE 2 | Use for Color Deep Red Metallic K ( DRMK / 0918 )$140.99$109.97Usually ships in 7-10 business days
13D8-2177G-02-00BOX, BATTERY$33.99$27.87Usually ships in 7-10 business days
290387-06267-00COLLAR$8.49$7.64Usually ships in 7-10 business days
395022-06020-00BOLT, FLANGE$3.90$3.3510+ In-Stock
451Y-82122-00-00SEAT, BATTERY$8.49$7.64Usually ships in 7-10 business days
55PX-21652-00-00PROTECTOR$8.99$8.09Usually ships in 7-10 business days
63D8-2174Y-00-00DAMPER$1.60$1.44Usually ships in 7-10 business days
73D8-2174X-00-00DAMPER$4.00$3.60Usually ships in 7-10 business days
83D8-21779-00-00DAMPER, LOCATING 2$1.75$1.58Usually ships in 7-10 business days
93D8-28173-10-00BOX, TOOL$8.99$8.09Usually ships in 7-10 business days
102GH-24185-00-00DAMPER, LOCATING 5$1.20$1.08Usually ships in 7-10 business days
111AE-2834E-00-00DAMPER 3$7.49$6.743 In-Stock
1222F-82131-00-00

(replaces part #
3L8-82131-01-00)

BAND, BATTERY$32.99$25.733 In-Stock
133D8-21711-00-P2COVER, SIDE 1 | Use for Color Deep Red Metallic K ( DRMK / 0918 )$140.99$109.97Usually ships in 7-10 business days
1490387-06173-00COLLAR$8.49$7.64Usually ships in 7-10 business days
1590149-06023-00SCREW$6.49$5.84Usually ships in 7-10 business days
163D8-2175T-00-00BRACKET 1$39.99$32.79Usually ships in 7-10 business days
1797707-50012-00

(replaces part #
97702-50012-00)

SCREW, TRUSS HEAD TAPPING$4.63$3.9810+ In-Stock
185PX-W2470-00-00ROTOR SET$139.99$109.19Usually ships in 7-10 business days
1990201-06034-00WASHER, PLATE$9.49$8.54Usually ships in 7-10 business days
2095024-06016-00

(replaces part #
90105-06639-00)

BOLT, FLANGE (SMALL HEAD)$9.49$7.407 In-Stock
213D8-2172M-10-00BRACKET 3$47.99$39.35Usually ships in 7-10 business days
2292012-06012-00BOLT, BUTTON HEAD$4.70$4.0410+ In-Stock
2390480-12550-00GROMMET$9.49$8.54Usually ships in 7-10 business days
243D8-21721-00-P8COVER, SIDE 2 | UR FOR VPBC5$74.99$58.49Usually ships in 7-10 business days
253MA-27491-00-00PROTECTOR$9.49$8.54Usually ships in 7-10 business days
2690387-06173-00COLLAR$8.49$7.64Usually ships in 7-10 business days
2790111-06038-00BOLT, HEX. SOCKET BUTTON$4.65$4.0010+ In-Stock
2827D-2172N-00-00BRACKET 4$56.99$44.45Usually ships in 7-10 business days
2992012-06012-00BOLT, BUTTON HEAD$4.70$4.0410+ In-Stock
3090480-12550-00GROMMET$9.49$8.54Usually ships in 7-10 business days
3190480-18495-00

(replaces part #
90480-18418-00)

GROMMET$10.49$8.60Usually ships in 7-10 business days
323D8-21741-10-00COVER, SIDE 4$45.99$37.71Usually ships in 7-10 business days
3390387-06184-00COLLAR$8.49$7.647 In-Stock
3490111-06038-00

(replaces part #
90111-06071-00)

BOLT, HEX. SOCKET BUTTON$4.65$4.0010+ In-Stock
3590464-15195-00CLAMP$4.41$3.7910+ In-Stock
363D8-2176E-10-00PLATE$48.99$40.17Usually ships in 7-10 business days
3790269-07077-00RIVET$9.49$7.4010+ In-Stock
383D8-2172K-01-00BRACKET 1$42.99$35.25Usually ships in 7-10 business days
393D8-21778-00-00DAMPER, LOCATING 1$0.70$0.63Usually ships in 7-10 business days
4092012-06012-00BOLT, BUTTON HEAD$4.70$4.0410+ In-Stock
413D8-2172L-00-00BRACKET 2$15.49$12.70Usually ships in 7-10 business days
4292012-06012-00BOLT, BUTTON HEAD$4.70$4.0410+ In-Stock
4390464-17008-00CLAMP$2.85$2.56Usually ships in 7-10 business days
443D8-21871-00-00TANK, RECOVERY$64.99$50.69Usually ships in 7-10 business days
4590480-13567-00GROMMET$5.49$4.2810+ In-Stock
4690119-06137-00BOLT, WITH WASHER$9.49$7.406 In-Stock
473D8-21875-00-00CAP$18.99$15.57Usually ships in 7-10 business days
4890467-11M08-00

(replaces part #
90467-11019-00)

CLIP$2.80$2.41
4926H-21828-00-00ELBOW$30.99$24.172 In-Stock
5027D-21826-00-00PIPE, BREATHER$10.99$9.01Usually ships in 7-10 business days
5190467-08003-00CLIP, SCISSOR$11.49$8.9610+ In-Stock
525RB-24315-00-00

(replaces part #
90445-09097-00)

PIPE 5$8.49$6.6210+ In-Stock
5327D-24796-00-00COVER$11.49$9.42Usually ships in 7-10 business days
5427D-28100-00-00TOOL KIT$35.99$29.51Usually ships in 7-10 business days
553D8-28110-01-00

(replaces part #
3D8-28110-00-00)

TOOL KIT 2$30.99$25.41Usually ships in 7-10 business days
