2016 Yamaha YXZ1000R Electrical 1 OEM Parts Diagram

Submodel YXZ1000 EPS - YXZ10YPXGL - 2016

Shop Aftermarket Parts

ELECTRICAL 1

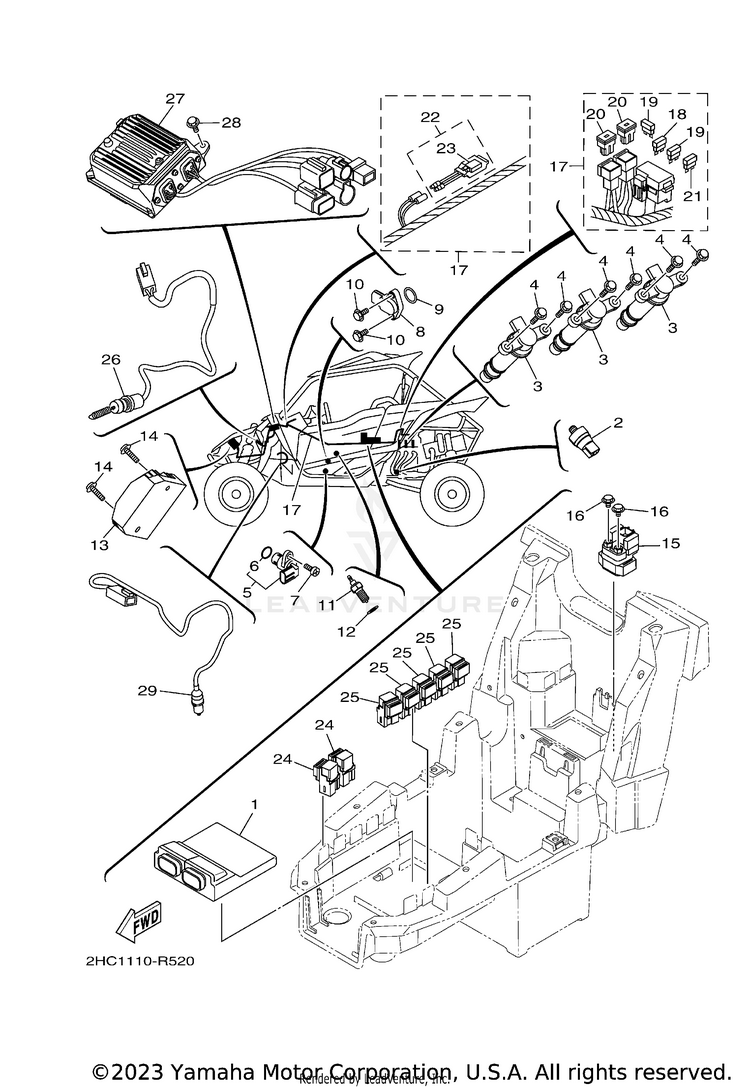

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
12HC-8591A-01-00

(replaces part #
2HC-8591A-00-00)

ENGINE CONTROL UNIT$833.99$728.59Usually ships in 7-10 business days
28FP-82504-01-00

(replaces part #
8FP-82504-00-00)

OIL PRESSURE SWITCH ASSY$71.99$56.152 In-Stock
32HC-82310-00-00IGNITION COIL ASSY$127.99$99.8310+ In-Stock
495817-06025-00

(replaces part #
95812-06025-00)

BOLT, FLANGE$5.49$4.2810+ In-Stock
51TP-83755-00-00SENSOR, SPEED$84.99$66.293 In-Stock
64D9-81168-00-00O-RING$7.49$5.845 In-Stock
791317-06016-00

(replaces part #
90110-06193-00)

BOLT (4MY)-$1.4210+ In-Stock
82HC-85899-10-00SENSOR, GEAR POSITION$95.99$74.87Usually ships in 7-10 business days
993210-17008-00O-RING$2.65$2.38Usually ships in 7-10 business days
1090110-05038-00

(replaces part #
90110-05067-00)

BOLT, HEXAGON SOCKET HEAD$8.49$6.6210+ In-Stock
113GB-82540-01-00NEUTRAL SWITCH ASSY$63.99$49.9110+ In-Stock
1290430-10148-00GASKET$5.99$4.6710+ In-Stock
131D7-81960-01-00RECTIFIER & REGULATOR ASSY$349.99$272.993 In-Stock
AFTERMARKET ALTERNATIVE
$52.99$45.4910+ In-Stock
1490105-06833-00BOLT, FLANGE$2.30$1.983 In-Stock
154D3-81940-00-00STARTER RELAY ASSY (RC19-077A)$115.99$90.4710+ In-Stock
1695022-06008-00BOLT, FLANGE$9.49$7.4010+ In-Stock
172HC-82590-00-00WIRE HARNESS ASSY$1,174.99$1,027.29Usually ships in 7-10 business days
1867F-82151-50-00

(replaces part #
5JJ-82151-10-00)

FUSE (15A)$4.15$3.74Usually ships in 7-10 business days
1967F-82151-40-00

(replaces part #
5JJ-82151-30-00)

FUSE (10A)$7.49$6.743 In-Stock
20JR9-82151-00-00

(replaces part #
5PS-82151-00-00)

SLOW BLOW FUSE$13.49$10.525 In-Stock
215JJ-82151-60-00FUSE (30A-BL)$8.49$7.64Usually ships in 7-10 business days
225B4-82180-00-00CIRCUIT BREAKER ASSY$47.99$39.35Usually ships in 7-10 business days
235B4-82560-00-00THERMO SWITCH ASSY$61.99$48.35Usually ships in 7-10 business days
245DM-81950-01-00

(replaces part #
5DM-81950-00-00)

RELAY ASSY (G8HN-1C4T-DJ-Y52)$31.99$24.9510+ In-Stock
258DM-81950-11-00RELAY ASSY (8DM-11)$33.99$26.519 In-Stock
264KB-82530-11-00

(replaces part #
4KB-82530-10-00)

STOP SWITCH ASSY$56.99$44.453 In-Stock
272HC-859A0-00-00POWER STRG. CONT. UNIT ASSY$821.99$688.18Usually ships in 7-10 business days
2895817-06016-00

(replaces part #
95812-06016-00)

BOLT, FLANGE$1.95$1.6810+ In-Stock
295KM-82917-00-00SWITCH$63.99$49.912 In-Stock
