2017 Yamaha YZ250F Electrical 1 OEM Parts Diagram

Submodel YZ250F - YZ250FHL - 2017

Shop Aftermarket Parts

ELECTRICAL 1

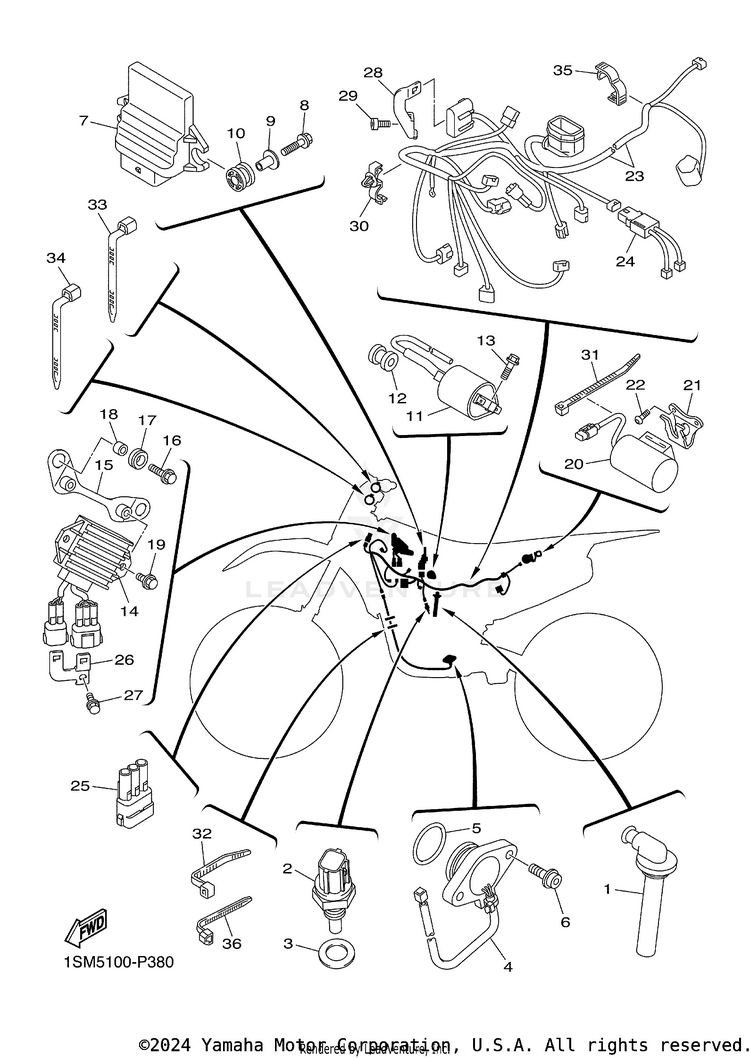

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
11SM-82370-01-00

(replaces part #
1SM-82370-00-00)

PLUG CAP ASSY$103.99$81.115 In-Stock
252B-H3591-00-00

(replaces part #
4P9-83591-00-00)

THERMO UNIT$37.99$29.6310+ In-Stock
390430-10004-00GASKET$7.49$5.8410+ In-Stock
4B11-82540-01-00

(replaces part #
B11-82540-00-00)

NEUTRAL SWITCH ASSY$65.99$51.4710+ In-Stock
593210-21001-00O-RING$6.49$5.0610+ In-Stock
690110-05028-00

(replaces part #
90110-05062-00)

BOLT, HEXAGON SOCKET HEAD$9.49$7.4010+ In-Stock
71SM-8591A-91-00

(replaces part #
1SM-8591A-90-00)

ENGINE CONTROL UNIT ASSY$563.99$457.89Usually ships in 7-10 business days
890105-05005-00BOLT, FLANGE$1.20$1.0310+ In-Stock
990387-05048-00COLLAR$6.49$5.068 In-Stock
1090480-13029-00GROMMET$6.49$5.065 In-Stock
111SM-82310-03-00

(replaces part #
1SM-82310-00-00)

IGNITION COIL ASSY$58.99$46.017 In-Stock
1290480-11015-00GROMMET$3.95$3.403 In-Stock
1395022-06016-00BOLT, FLANGE$3.90$3.3510+ In-Stock
141SL-81960-00-00RECTIFIER & REGULATOR ASSY$164.99$128.69Usually ships in 7-10 business days
151SL-21287-00-00BRACKET, REGULATOR$17.99$14.75Usually ships in 7-10 business days
1690105-06203-00BOLT, FLANGE$2.35$2.329 In-Stock
1790480-13025-00GROMMET$4.00$3.4410+ In-Stock
1890387-07573-00

(replaces part #
90387-066J9-00)

COLLAR$10.49$8.186 In-Stock
1990105-06064-00BOLT, FLANGE$3.45$2.9710+ In-Stock
201SL-81965-00-00CONDENSER, SMOOTHING$185.99$145.073 In-Stock
211SL-21273-00-00BRACKET CONDENSER$6.49$5.062 In-Stock
2292017-05012-00BOLT, BUTTON HEAD$3.85$3.314 In-Stock
231SM-82590-10-00WIRE HARNESS ASSY$274.99$214.493 In-Stock
241SL-82309-00-00WIRE, SUB LEAD$34.99$27.294 In-Stock
2533D-82378-00-00CONNECTOR$18.99$14.812 In-Stock
261SL-82388-00-00PLATE$4.55$4.10Usually ships in 7-10 business days
2790105-06110-00BOLT, FLANGE$9.49$7.4010+ In-Stock
281SL-82389-00-00PLATE 2$5.49$4.94Usually ships in 7-10 business days
2991380-06012-00BOLT$1.99$1.713 In-Stock
3090464-17003-00CLAMP$3.90$3.355 In-Stock
311UA-82591-00-00

(replaces part #
90465-12356-00)

BAND$5.49$4.2810+ In-Stock
3290465-10098-00CLAMP$2.80$2.417 In-Stock
3390464-13077-00CLAMP$9.49$7.4010+ In-Stock
3490464-15195-00

(replaces part #
90464-13073-00)

CLAMP$4.41$3.7910+ In-Stock
3590464-18004-00CLAMP$4.50$3.873 In-Stock
3690464-15195-00CLAMP$4.41$3.7910+ In-Stock
