2017 Yamaha YZF-R6 Electrical 2 OEM Parts Diagram

Submodel YZF-R6 - YZFR6HCB - 2017

Shop Aftermarket Parts

ELECTRICAL 2

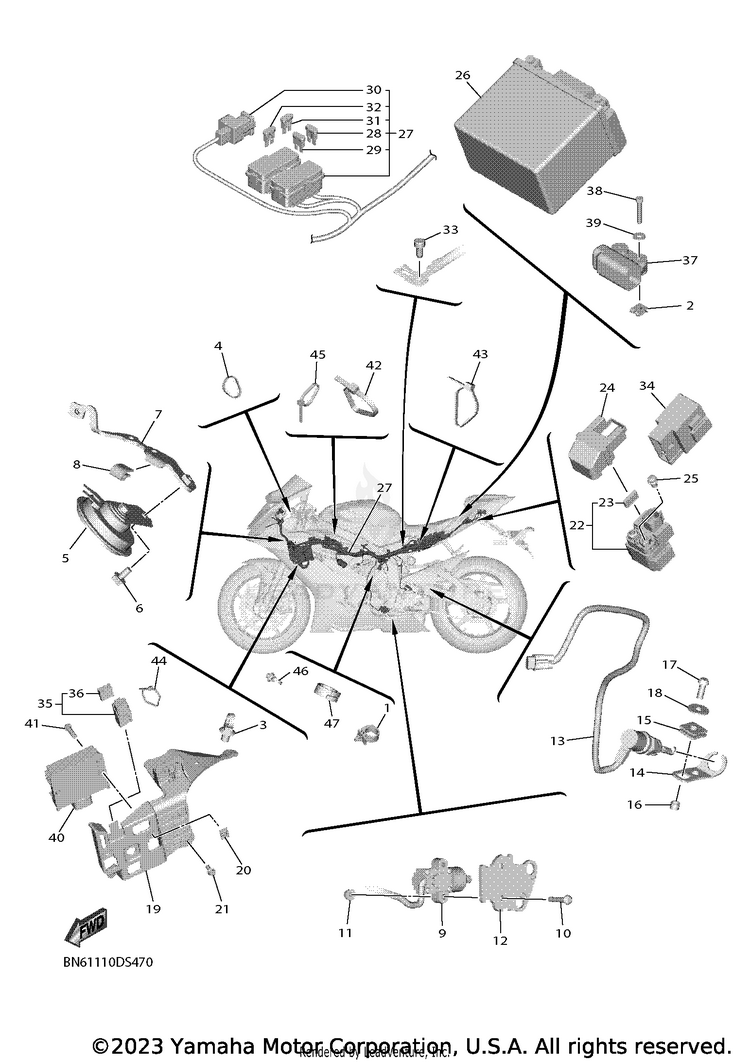

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
190464-17008-00CLAMP$2.85$2.56Usually ships in 7-10 business days
290183-04039-00NUT, spring$8.49$7.64Usually ships in 7-10 business days
390464-30010-00CLAMP$2.50$2.25Usually ships in 7-10 business days
41UA-82591-00-00BAND$5.49$4.2810+ In-Stock
5B67-83371-00-00HORN$76.99$60.05Usually ships in 7-10 business days
695D32-06012-00BOLT, FLANGE DEEP RECESS$9.49$8.54Usually ships in 7-10 business days
7BN6-23377-00-00BRACKET, HORN$35.99$29.51Usually ships in 7-10 business days
85RU-2139X-00-00DAMPER$3.10$2.79Usually ships in 7-10 business days
9BN6-82566-01-00

(replaces part #
BN6-82566-00-00)

SWITCH, SIDE STAND$113.99$88.91Usually ships in 7-10 business days
1092012-05025-00BOLT, BUTTON HEAD$3.85$3.46Usually ships in 7-10 business days
1195607-05200-00

(replaces part #
95602-05200-00)

NUT, U FLANGE$10.49$8.183 In-Stock
122C0-27961-00-00BRACKET, SENSOR 1$36.99$30.33Usually ships in 7-10 business days
13BN6-82530-01-00

(replaces part #
BN6-82530-00-00)

STOP SWITCH ASSY$39.99$32.79Usually ships in 7-10 business days
1413S-2144G-00-00STAY, STOP SWITCH$5.49$4.94Usually ships in 7-10 business days
1590480-12607-00GROMMET$10.49$8.60Usually ships in 7-10 business days
1690387-06023-00COLLAR$10.49$8.184 In-Stock
1792017-06016-00BOLT, HEX. SOCKET BUTTON$9.49$7.4010+ In-Stock
1890201-06380-00WASHER, PLATE-$0.7110+ In-Stock
19BN6-2836H-00-00BRACKET 5$62.99$49.13Usually ships in 7-10 business days
2090183-06069-00NUT, SPRING$7.49$5.8410+ In-Stock
2195D02-06014-00BOLT, FLANGE DEEP RECESS$0.40$0.36Usually ships in 7-10 business days
222CR-81940-00-00STARTER RELAY ASSY$66.99$52.25Usually ships in 7-10 business days
231AE-82151-00-00FUSE (30A-BL)$8.49$6.628 In-Stock
245SL-82119-10-00COVER, LEAD WIRE$5.49$4.2810+ In-Stock
2595022-06008-00BOLT, FLANGE$9.49$7.4010+ In-Stock
265TJ-82100-01-00BATTERY ASSY (YTZ7S(F))$199.99$166.73Usually ships in 7-10 business days
27BN6-82590-12-00

(replaces part #
BN6-82590-10-00)

WIRE HARNESS ASSY$1,457.99$1,180.31Usually ships in 7-10 business days
2867F-82151-50-00

(replaces part #
5JJ-82151-10-00)

FUSE (15A)$4.15$3.74Usually ships in 7-10 business days
2967F-82151-40-00

(replaces part #
5JJ-82151-30-00)

FUSE (10A)$7.49$6.743 In-Stock
305JW-82151-10-00FUSE (50A)$17.99$14.03
315JJ-82151-00-00FUSE (7.5A-BL)$7.49$5.849 In-Stock
325JJ-82151-80-00FUSE (2A-BL)$8.49$7.642 In-Stock
3391380-06012-00BOLT$1.99$1.713 In-Stock
345VK-81950-43-00

(replaces part #
5VK-81950-40-00)

RELAY ASSY (G8R-30Y-W4)$71.99$56.157 In-Stock
351TP-81950-00-00RELAY ASSY (1TP-00)$16.49$12.8610+ In-Stock
365EA-81952-00-00HOLDER, RELAY$8.49$6.625 In-Stock
375PS-82576-02-00

(replaces part #
5PS-82576-01-00)

SENSOR, LEAN ANGLE$96.99$75.658 In-Stock
3891317-04025-00BOLT, HEX. SOCKET HEAD$1.95$1.76Usually ships in 7-10 business days
3990201-042E0-00WASHER, PLATE$3.75$3.2210+ In-Stock
40BN6-81960-01-00

(replaces part #
BN6-81960-00-00)

RECTIFIER & REGULATOR ASSY$118.99$92.81Usually ships in 7-10 business days
4192012-06020-00BOLT, BUTTON HEAD$9.49$7.403 In-Stock
421UA-82591-00-00BAND$5.49$4.2810+ In-Stock
431UA-82591-00-00BAND$5.49$4.2810+ In-Stock
441UA-82591-00-00BAND$5.49$4.2810+ In-Stock
4590464-13077-00CLAMP$9.49$7.4010+ In-Stock
4690464-30011-00CLAMP$2.70$2.328 In-Stock
4790464-13227-00CLAMP$8.99$8.09Usually ships in 7-10 business days
