2018 Yamaha YZF-R1 Electrical 2 OEM Parts Diagram

Submodel YZFR1 - YZFR1JCB - 2018

Shop Aftermarket Parts

ELECTRICAL 2

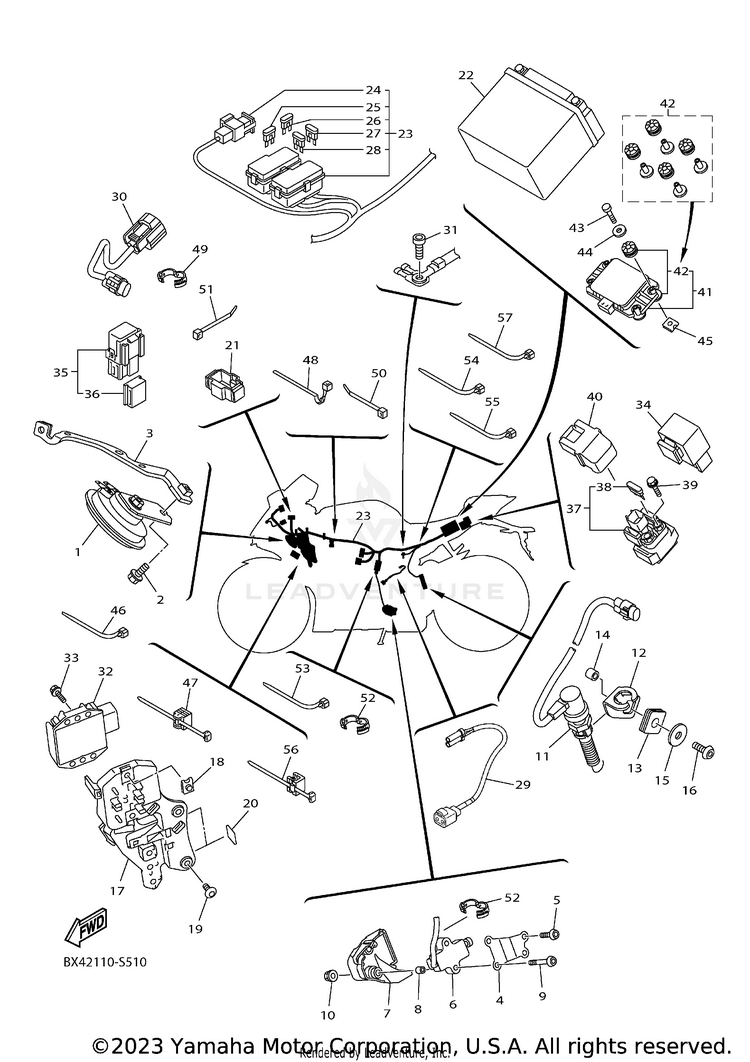

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
1B67-83371-00-00HORN$76.99$60.05Usually ships in 7-10 business days
295817-06012-00

(replaces part #
95812-06012-00)

BOLT, FLANGE$1.95$1.7710+ In-Stock
32CR-23377-00-00BRACKET, HORN$12.99$10.65Usually ships in 7-10 business days
414B-27961-00-00BRACKET, SENSOR 1$11.99$9.83Usually ships in 7-10 business days
592012-05016-00BOLT, BUTTON HEAD$9.49$7.4010+ In-Stock
62CR-82566-00-00SWITCH, SIDE STAND$88.99$69.41Usually ships in 7-10 business days
72CR-27406-00-00COVER ASSY$27.99$22.95Usually ships in 7-10 business days
890387-05025-00COLLAR$8.49$7.64Usually ships in 7-10 business days
992012-05030-00BOLT, BUTTON HEAD$8.49$7.64Usually ships in 7-10 business days
1095607-05200-00

(replaces part #
95602-05200-00)

NUT, U FLANGE$10.49$8.183 In-Stock
112CR-82530-02-00

(replaces part #
2CR-82530-01-00)

STOP SWITCH ASSY$46.99$38.53Usually ships in 7-10 business days
122CR-2144G-00-00STAY, STOP SWITCH$5.99$5.39Usually ships in 7-10 business days
1390480-12607-00GROMMET$10.49$8.60Usually ships in 7-10 business days
1490387-06023-00COLLAR$10.49$8.184 In-Stock
1590201-06380-00WASHER, PLATE-$0.7110+ In-Stock
1692017-06016-00BOLT, HEX. SOCKET BUTTON$9.49$7.4010+ In-Stock
172CR-2836H-00-00BRACKET 5$25.99$21.31Usually ships in 7-10 business days
1890183-06069-00NUT, SPRING$7.49$5.8410+ In-Stock
1990111-06095-00BOLT, HEX. SOCKET BUTTON$9.49$7.40
2013S-21649-00-00DAMPER$7.49$6.74Usually ships in 7-10 business days
211RC-82544-00-00CLAMP$7.49$6.74Usually ships in 7-10 business days
225TJ-82100-01-00BATTERY ASSY (YTZ7S(F))$199.99$166.73Usually ships in 7-10 business days
23BX4-82590-43-00

(replaces part #
BX4-82590-40-00)

WIRE HARNESS ASSY$1,129.99$987.59Usually ships in 7-10 business days
245JW-82151-10-00FUSE (50A)$17.99$14.03
255JJ-82151-80-00FUSE (2A-BL)$8.49$7.642 In-Stock
265JJ-82151-00-00FUSE (7.5A-BL)$7.49$5.849 In-Stock
2767F-82151-50-00

(replaces part #
5JJ-82151-10-00)

FUSE (15A)$4.15$3.74Usually ships in 7-10 business days
2867F-82151-40-00

(replaces part #
5JJ-82151-30-00)

FUSE (10A)$7.49$6.743 In-Stock
291RC-82309-01-00WIRE, SUB LEAD$24.99$20.49Usually ships in 7-10 business days
302CR-82509-00-00WIRE, SUB LEAD$22.99$18.85Usually ships in 7-10 business days
3191317-06012-00

(replaces part #
91312-06012-00)

BOLT, HEXAGON SOCKET HEAD$9.49$7.4010+ In-Stock
322CR-81960-01-00

(replaces part #
2CR-81960-00-00)

RECTIFIER & REGULATOR ASSY$183.99$143.51Usually ships in 7-10 business days
3390105-06148-00BOLT, FLANGE$9.49$7.404 In-Stock
345VK-81950-33-00

(replaces part #
5VK-81950-30-00)

RELAY ASSY$61.99$48.3510+ In-Stock
351ST-81950-00-00RELAY ASSY (1ST-00)$19.99$15.5910+ In-Stock
365JJ-81952-00-00HOLDER, RELAY$10.99$8.574 In-Stock
372CR-81940-00-00STARTER RELAY ASSY$66.99$52.25Usually ships in 7-10 business days
381AE-82151-00-00FUSE (30A-BL)$8.49$6.628 In-Stock
3995022-06008-00BOLT, FLANGE$9.49$7.4010+ In-Stock
405SL-82119-10-00COVER, LEAD WIRE$5.49$4.2810+ In-Stock
412CR-8593A-00-00INERTIAL MEASURE, UNIT ASSY$884.99$741.08Usually ships in 7-10 business days
422CR-W8A8D-01-00

(replaces part #
2CR-W8A8D-00-00)

GROMMET AND COLLAR$64.99$50.69Usually ships in 7-10 business days
4391312-04025-00BOLT, HEXAGON SOCKET HEAD$1.95$1.682 In-Stock
442CR-81162-00-00WASHER, PLAIN$2.25$2.02Usually ships in 7-10 business days
4590183-04039-00NUT, spring$8.49$7.64Usually ships in 7-10 business days
4625G-83936-01-00

(replaces part #
90464-12045-00)

BAND, SWITCH CORD$5.49$4.283 In-Stock
4790464-45003-00CLAMP$8.49$7.64Usually ships in 7-10 business days
4890464-07M40-00CLAMP$18.49$15.16Usually ships in 7-10 business days
4990464-16003-00CLAMP$7.99$7.19Usually ships in 7-10 business days
501UA-82591-00-00BAND$5.49$4.2810+ In-Stock
511UA-82591-00-00BAND$5.49$4.2810+ In-Stock
5290464-13227-00CLAMP$8.99$8.09Usually ships in 7-10 business days
5390464-16061-00CLAMP$6.99$4.29Not Shipping
5490464-13077-00CLAMP$9.49$7.4010+ In-Stock
5590464-13077-00CLAMP$9.49$7.4010+ In-Stock
5690464-45006-00CLAMP$7.49$6.74Usually ships in 7-10 business days
5790464-13077-00CLAMP$9.49$7.4010+ In-Stock
