2019 Yamaha Niken Electrical 1 OEM Parts Diagram

Submodel NIKEN - MXT9KGY - 2019

Shop Aftermarket Parts

ELECTRICAL 1

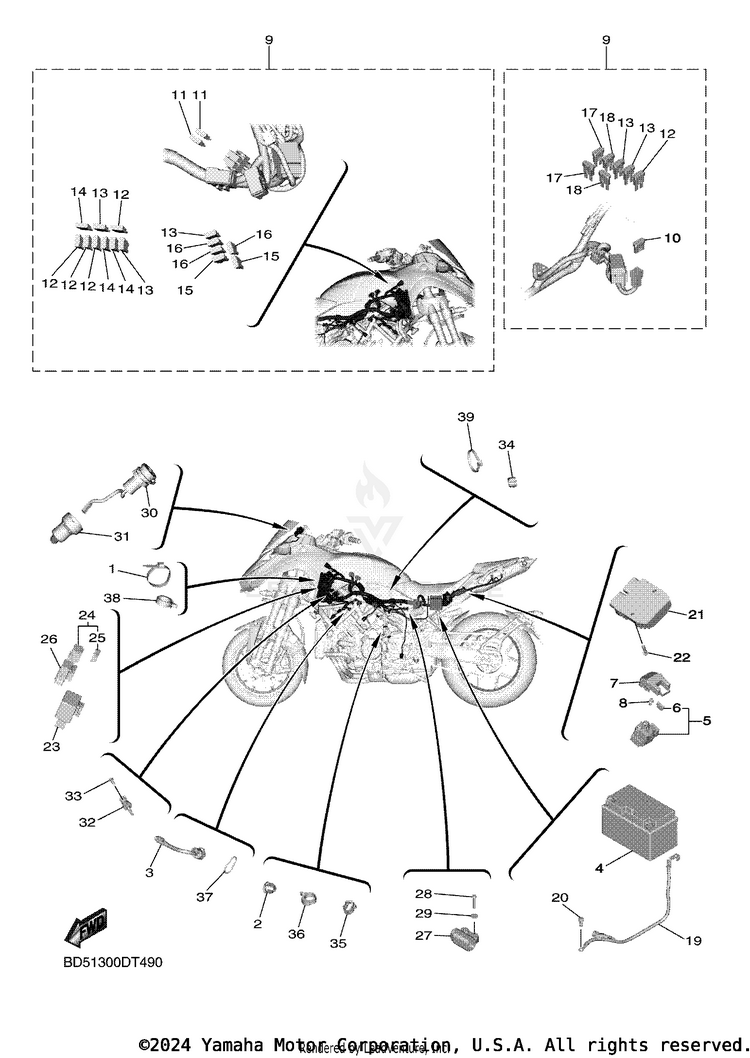

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
190464-15195-00CLAMP$4.41$3.7910+ In-Stock
290464-14010-00CLAMP$3.65$3.28Usually ships in 7-10 business days
31RC-82509-00-00WIRE, SUB LEAD$17.49$14.34Usually ships in 7-10 business days
4YTZ-10S00-00-00

(replaces part #
5VY-82100-00-00)

YTZ10S YUASA BATTER$239.99$224.72Usually ships in 7-10 business days
51XC-81940-00-00STARTER RELAY ASSY (RC19-089B)$71.99$56.152 In-Stock
61AE-82151-00-00FUSE (30A-BL)$8.49$6.628 In-Stock
75SL-82119-30-00COVER, LEAD WIRE$4.80$4.32Usually ships in 7-10 business days
895022-06008-00BOLT, FLANGE$9.49$7.4010+ In-Stock
9BD5-82590-10-00WIRE HARNESS ASSY$973.99$815.48Usually ships in 7-10 business days
105JW-82151-10-00FUSE (50A)$17.99$14.03
111MC-82151-00-00FUSE (1A-BL)$3.75$3.38Usually ships in 7-10 business days
1267F-82151-40-00

(replaces part #
5JJ-82151-30-00)

FUSE (10A)$7.49$6.743 In-Stock
135JJ-82151-00-00FUSE (7.5A-BL)$7.49$5.849 In-Stock
145JJ-82151-80-00FUSE (2A-BL)$8.49$7.642 In-Stock
1567F-82151-50-00

(replaces part #
5JJ-82151-10-00)

FUSE (15A)$4.15$3.74Usually ships in 7-10 business days
1667F-82151-20-00

(replaces part #
5JJ-82151-90-00)

FUSE - 5 A - BLADE ($6.49$5.062 In-Stock
175JJ-82151-70-00FUSE (25A-BL)$7.49$6.74Usually ships in 7-10 business days
185JJ-82151-20-00FUSE (20A-BL)$8.49$7.64Usually ships in 7-10 business days
19BD5-82116-00-00WIRE, MINUS LEAD$24.99$20.49Usually ships in 7-10 business days
2091317-06012-00

(replaces part #
91312-06012-00)

BOLT, HEXAGON SOCKET HEAD$9.49$7.4010+ In-Stock
211D7-81960-11-00

(replaces part #
1D7-81960-10-00)

RECTIFIER & REGULATOR ASSY$267.99$209.03Usually ships in 7-10 business days
2295022-06025-00BOLT, FLANGE$1.90$1.6310+ In-Stock
235VK-81950-43-00

(replaces part #
5VK-81950-40-00)

RELAY ASSY (G8R-30Y-W4)$71.99$56.157 In-Stock
241TP-81950-00-00RELAY ASSY (1TP-00)$16.49$12.8610+ In-Stock
255EA-81952-00-00HOLDER, RELAY$8.49$6.625 In-Stock
265DM-81950-01-00

(replaces part #
5DM-81950-00-00)

RELAY ASSY (G8HN-1C4T-DJ-Y52)$31.99$24.9510+ In-Stock
275PS-82576-02-00

(replaces part #
5PS-82576-01-00)

SENSOR, LEAN ANGLE$96.99$75.658 In-Stock
2891312-04025-00BOLT, HEXAGON SOCKET HEAD$1.95$1.682 In-Stock
2990201-04030-00WASHER, PLATE$2.40$2.0610+ In-Stock
30BD5-8254B-00-00TERMINAL COMP.$55.99$43.67Usually ships in 7-10 business days
31BD5-81916-00-00COVER, TERMINAL$10.99$9.01Usually ships in 7-10 business days
325YU-85886-00-00SENSOR, AIR TEMPERATURE$37.99$29.6310+ In-Stock
3390160-05012-00SCREW, ROUND TAPPING$8.49$7.64Usually ships in 7-10 business days
3490464-14010-00CLAMP$3.65$3.28Usually ships in 7-10 business days
3590464-14010-00CLAMP$3.65$3.28Usually ships in 7-10 business days
3690464-20181-00CLAMP$4.72$4.0610+ In-Stock
3790464-15195-00

(replaces part #
90464-13073-00)

CLAMP | (125.0x7.0)$4.41$3.7910+ In-Stock
3890464-12183-00CLAMP$3.60$3.24Usually ships in 7-10 business days
3990464-16061-00CLAMP$6.99$4.29Not Shipping
