2020 Yamaha RAPTOR 700R Electrical 1 OEM Parts Diagram

Submodel RAPTOR 700R SE - YFM70RSSLR - 2020

Shop Aftermarket Parts

ELECTRICAL 1

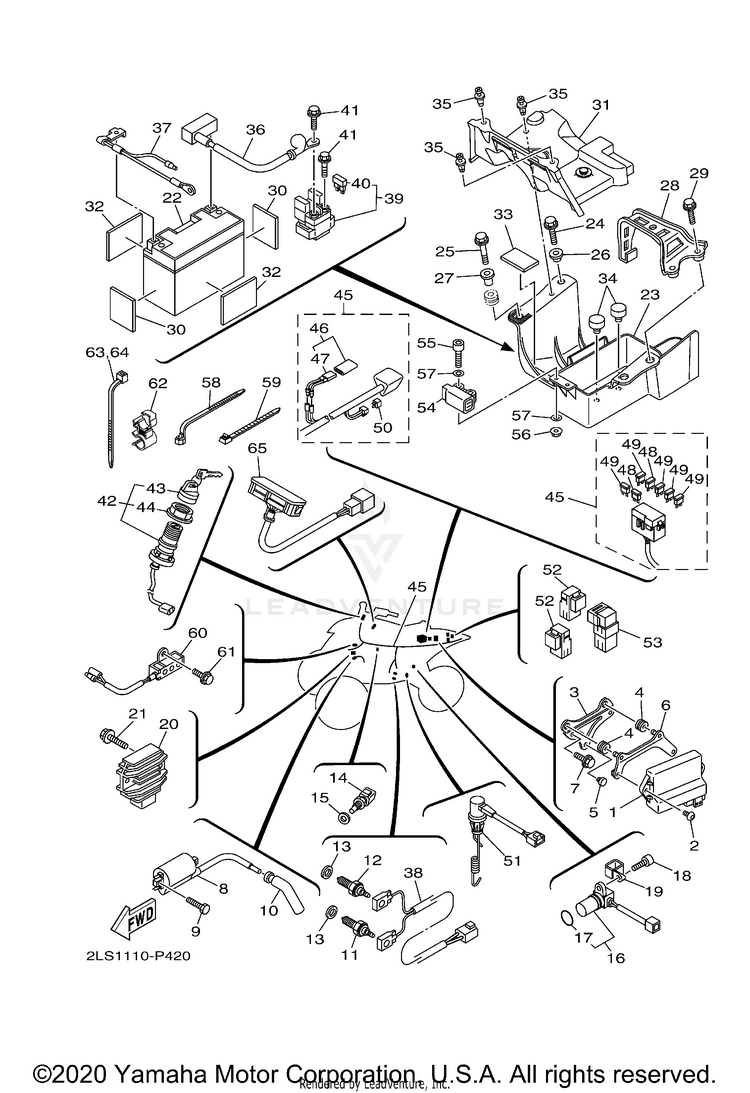

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
12LS-8591A-10-00ENGINE CONTROL UNIT$770.99$671.92Usually ships in 7-10 business days
292012-06010-00BOLT, BUTTON HEAD$4.65$4.0010+ In-Stock
32LS-F1274-00-00BRACKET, C.D.I. UNIT$4.45$4.00Usually ships in 7-10 business days
490480-11224-00GROMMET$3.70$3.1810+ In-Stock
590338-07007-00PLUG$4.00$3.442 In-Stock
62LS-2830X-00-00BRKT., CONTROL UNIT$16.49$13.52Usually ships in 7-10 business days
795817-06016-00

(replaces part #
95812-06016-00)

BOLT, FLANGE$1.95$1.6810+ In-Stock
83TB-82310-01-00IGNITION COIL ASSY$77.99$60.83Usually ships in 7-10 business days
997027-05020-00

(replaces part #
97002-05020-00)

BOLT$3.55$3.0510+ In-Stock
105VK-82370-00-00PLUG CAP ASSY$68.99$53.815 In-Stock
115LP-82540-01-00NEUTRAL SWITCH ASSY$41.99$32.756 In-Stock
123GB-82540-01-00NEUTRAL SWITCH ASSY$63.99$49.9110+ In-Stock
1390430-10148-00GASKET$5.99$4.6710+ In-Stock
145YP-85790-00-00THERMOSENSOR ASSY$70.99$55.3710+ In-Stock
1590430-12202-00GASKET$9.49$7.4010+ In-Stock
161S3-83755-02-00

(replaces part #
1S3-83755-01-00)

SENSOR, SPEED$137.99$107.632 In-Stock
174D9-81168-00-00O-RING$7.49$5.845 In-Stock
1891312-06016-00BOLT, HEXAGON SOCKET HEAD$6.49$5.0610+ In-Stock
1990461-10004-00CLAMP$8.49$7.64Usually ships in 7-10 business days
205BN-81960-00-00RECTIFIER & REGULATOR ASSY$223.99$176.0610+ In-Stock
AFTERMARKET ALTERNATIVE
$22.99$17.7510+ In-Stock
2195817-06025-00

(replaces part #
95812-06025-00)

BOLT, FLANGE$5.49$4.2810+ In-Stock
22GT9-B4000-00-00

(replaces part #
1PE-H2100-00-00)

GT9B4 GS BATTERY -$110.99$90.84Usually ships in 7-10 business days
231PE-H212B-00-00BOX, BATTERY 1$46.99$38.53Usually ships in 7-10 business days
2490105-06084-00BOLT, FLANGE$4.95$4.2610+ In-Stock
2595817-06030-00

(replaces part #
95802-06030-00)

BOLT,FLANGE$4.65$4.0010+ In-Stock
2690387-06153-00COLLAR$8.49$6.6210+ In-Stock
2790387-06158-00

(replaces part #
90387-063E6-00)

COLLAR$9.49$7.4010+ In-Stock
281PE-H2128-00-00BRACKET, BATTERY$28.99$22.611 In-Stock
2995817-06020-00

(replaces part #
95802-06020-00)

BOLT, FLANGE$3.50$3.0110+ In-Stock
301S3-82123-00-00SEAT, BATTERY$3.90$3.516 In-Stock
311PE-H2129-00-00COVER, BATTERY$33.99$27.87Usually ships in 7-10 business days
324HC-27415-00-00PLATE, FOOTREST$7.49$5.846 In-Stock
3322F-2139X-00-00DAMPER$8.49$6.6210+ In-Stock
345TG-82121-10-00PAD, BATTERY$5.00$4.3010+ In-Stock
3590269-06002-00RIVET$9.49$7.4010+ In-Stock
361PE-H2115-00-00WIRE, PLUS LEAD$23.99$19.67Usually ships in 7-10 business days
371PE-H2116-00-00WIRE, MINUS LEAD$23.99$19.67Usually ships in 7-10 business days
381S3-82541-00-00WIRE, LEAD$30.99$24.173 In-Stock
395UG-81940-00-00STARTER RELAY ASSY (2768112-A)$103.99$81.115 In-Stock
AFTERMARKET ALTERNATIVE
$16.99$11.9910+ In-Stock
401AE-82151-00-00FUSE (30A-BL)$8.49$6.628 In-Stock
4195022-06008-00BOLT, FLANGE$9.49$7.4010+ In-Stock
424SH-82510-01-00MAIN SWITCH ASSY$68.99$53.8110+ In-Stock
433HN-82579-00-00CAP, KEY$15.49$12.0810+ In-Stock
443HN-82569-00-00NUT, MAIN SWITCH$5.99$4.677 In-Stock
452LS-82590-00-00WIRE HARNESS ASSY$749.99$584.99Usually ships in 7-10 business days
463D5-82180-00-00CIRCUIT BREAKER ASSY$26.99$21.052 In-Stock
473D5-82560-00-00THERMO SWITCH ASSY$41.99$34.43Usually ships in 7-10 business days
485JJ-82151-20-00FUSE (20A-BL)$8.49$7.64Usually ships in 7-10 business days
4967F-82151-40-00

(replaces part #
5JJ-82151-30-00)

FUSE (10A)$7.49$6.743 In-Stock
503WP-81980-00-00DIODE ASSY$24.99$19.498 In-Stock
511S3-82530-11-00

(replaces part #
1S3-82530-10-00)

STOP SWITCH ASSY$40.99$31.971 In-Stock
521TP-81950-00-00RELAY ASSY (1TP-00)$16.49$12.8610+ In-Stock
535DM-81950-01-00

(replaces part #
5DM-81950-00-00)

RELAY ASSY (G8HN-1C4T-DJ-Y52)$31.99$24.9510+ In-Stock
545PS-82576-02-00

(replaces part #
5PS-82576-01-00)

SENSOR, LEAN ANGLE$96.99$75.658 In-Stock
5591312-04025-00BOLT, HEXAGON SOCKET HEAD$1.95$1.682 In-Stock
5695707-04500-00

(replaces part #
95702-04500-00)

NUT, FLANGE$9.49$8.54Usually ships in 7-10 business days
5790201-04030-00WASHER, PLATE$2.40$2.0610+ In-Stock
5825G-83936-01-00

(replaces part #
90464-12045-00)

BAND, SWITCH CORD$5.49$4.283 In-Stock
5990465-13M11-00CLAMP$8.49$6.621 In-Stock
601S3-85370-00-00RESISTOR ASSY$105.99$82.67Usually ships in 7-10 business days
6195812-06010-00BOLT, FLANGE$5.49$4.2810+ In-Stock
6290464-15011-00CLAMP$5.99$5.39Usually ships in 7-10 business days
6390465-13M11-00CLAMP$8.49$6.621 In-Stock
6490464-40825-00CLAMP$3.05$2.74Usually ships in 7-10 business days
651S3-83530-02-00

(replaces part #
1S3-83530-01-00)

PILOT LIGHT ASSY$132.99$103.73Usually ships in 7-10 business days
