2020 Yamaha Wolverine X2 R-Spec Front Differential OEM Parts Diagram

Submodel WOLVERINE X2 R-SPEC - YXE85WPHLH - 2020

Shop Aftermarket Parts

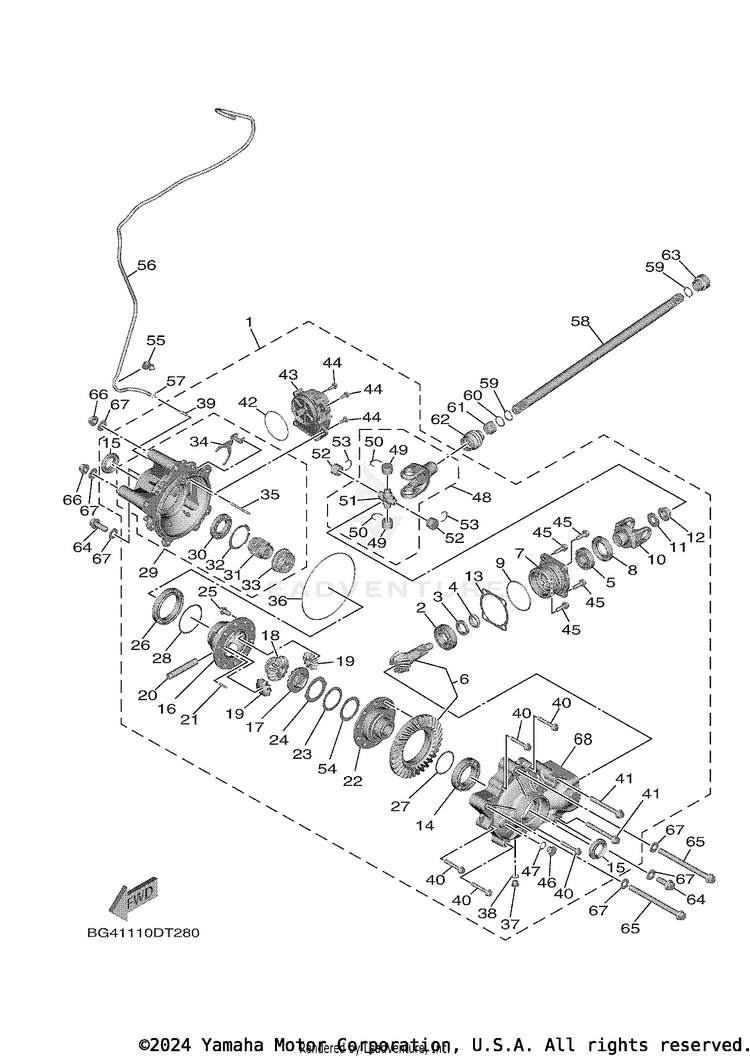

FRONT DIFFERENTIAL

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
1BG4-46160-10-00

(replaces part #
BG4-46160-00-00)

FRONT AXLE GEAR CA$2,333.99$2,042.09Usually ships in 7-10 business days
293332-00046-00BEARING$58.99$46.01Usually ships in 7-10 business days
390201-25634-00WASHER, PLATE$12.49$10.24Usually ships in 7-10 business days
43B4-46129-00-00SPACER, EXPANSION$8.49$6.622 In-Stock
593332-00053-00BEARING$69.99$54.59Usually ships in 7-10 business days
6BG4-45550-00-00GEAR SET$366.99$304.81Usually ships in 7-10 business days
7BG4-46144-00-00HOUSING, PINION BEARING$62.99$49.13Usually ships in 7-10 business days
893102-35380-00OIL SEAL$24.99$19.4910+ In-Stock
993210-626A7-00O-RING$16.49$12.866 In-Stock
10BG4-46146-00-00YOKE, JOINT 2$193.99$151.31Usually ships in 7-10 business days
1190201-165H4-00WASHER, PLATE$10.49$8.183 In-Stock
1290179-16004-00NUT$17.49$13.646 In-Stock
132HR-46127-00-50

(replaces part #
2HR-46127-00-45)

SHIM, DRIVE PISTON (0.50T) | UR$16.49$12.862 In-Stock
132HR-46127-00-40

(replaces part #
2HR-46127-00-35)

SHIM, DRIVE PISTON (0.40T) | UR$16.49$13.52Usually ships in 7-10 business days
132HR-46127-00-30

(replaces part #
2HR-46127-00-25)

SHIM, DRIVE PISTON (0.30T) | UR$16.49$12.861 In-Stock
1493306-01006-00BEARING$60.99$47.57Usually ships in 7-10 business days
1593102-30017-00OIL SEAL$13.49$10.528 In-Stock
16BG4-46412-00-00CASE, DIFFERENTIAL 2$158.99$125.91Usually ships in 7-10 business days
17BG4-48232-00-00GEAR (14T)$143.99$112.31Usually ships in 7-10 business days
18BG4-48233-00-00GEAR 2 (14T)$164.99$128.69Usually ships in 7-10 business days
19BG4-46415-00-00PINION, DIFFERENTIAL (10T)$78.99$61.61Usually ships in 7-10 business days
20BG4-46417-00-00PIN, DIFFERENTIAL$16.99$13.93Usually ships in 7-10 business days
2191690-40025-00

(replaces part #
91609-40025-00)

PIN, SPRING (91609-40025-00)$0.65$0.58Usually ships in 7-10 business days
22BG4-46411-00-00CASE, DIFFERENTIAL$115.99$90.47Usually ships in 7-10 business days
23BG4-42524-00-00SPRING$6.49$5.84Usually ships in 7-10 business days
24BG4-42525-00-00PLATE, FRICTION$17.49$14.34Usually ships in 7-10 business days
2590105-10471-00

(replaces part #
90105-10468-00)

BOLT, FLANGE$3.80$3.42Usually ships in 7-10 business days
2693306-91301-00BEARING$129.99$101.39Usually ships in 7-10 business days
27BG4-46344-00-00SHIM (0.25T) | UR$4.70$4.23Usually ships in 7-10 business days
27BG4-46344-50-00SHIM (0.50T) | UR$4.75$4.28Usually ships in 7-10 business days
27BG4-46344-10-00SHIM (0.30T) | UR$4.75$4.28Usually ships in 7-10 business days
27BG4-46344-20-00SHIM (0.35T) | UR$4.75$4.28Usually ships in 7-10 business days
27BG4-46344-30-00SHIM (0.40T) | UR$4.75$4.28Usually ships in 7-10 business days
27BG4-46344-40-00SHIM (0.45T) | UR$4.75$4.28Usually ships in 7-10 business days
28BG4-46117-10-00SHIM, RING GEAR (0.30T) | UR$4.20$3.78Usually ships in 7-10 business days
28BG4-46117-30-00SHIM, RING GEAR (0.40T) | UR$4.20$3.78Usually ships in 7-10 business days
28BG4-46117-50-00SHIM, RING GEAR (0.50T) | UR$4.15$3.74Usually ships in 7-10 business days
28BG4-46117-00-00SHIM, RING GEAR (0.25T) | UR$5.99$5.39Usually ships in 7-10 business days
28BG4-46117-40-00SHIM, RING GEAR (0.45T) | UR$4.20$3.78Usually ships in 7-10 business days
28BG4-46117-20-00SHIM, RING GEAR (0.35T) | UR$5.49$4.94Usually ships in 7-10 business days
29BG4-46150-00-00DRIVE SHAFT HOUSING COMP.$358.99$296.29Usually ships in 7-10 business days
3093316-00702-00BEARING$72.99$56.93Usually ships in 7-10 business days
31BG4-46451-00-00ADAPTER$62.99$49.13Usually ships in 7-10 business days
3299009-62500-00CIRCLIP$9.49$7.40
33BG4-45816-00-00CLUTCH, DOG$66.99$52.25Usually ships in 7-10 business days
34BG4-45682-00-00FORK, SHIFT 2$46.99$38.53Usually ships in 7-10 business days
35BG4-45692-00-00SHAFT, SHIFT$3.80$3.42Usually ships in 7-10 business days
3693211-63688-00O-RING$13.49$10.522 In-Stock
3790340-12007-00PLUG, STRAIGHT SCREW$9.49$7.405 In-Stock
3890430-12219-00GASKET$7.49$5.849 In-Stock
39137-13115-01-00CONNECTOR, SUCTION PIPE$4.99$4.29Not Shipping
4095817-08050-00

(replaces part #
95812-08050-00)

BOLT, FLANGE$3.70$3.1810+ In-Stock
4195817-10090-00

(replaces part #
95812-10090-00)

BOLT, FLANGE$10.49$8.186 In-Stock
4293210-71462-00

(replaces part #
93210-72300-00)

O-RING$18.49$14.429 In-Stock
43BG4-4616A-00-00SERVO MOTOR COMP$458.99$374.59Usually ships in 7-10 business days
4495817-06016-00

(replaces part #
95812-06016-00)

BOLT, FLANGE$1.95$1.6810+ In-Stock
4595817-08025-00

(replaces part #
95812-08025-00)

BOLT, FLANGE$9.49$7.4010+ In-Stock
4690340-14029-00PLUG, STRAIGHT SCREW$4.60$3.9610+ In-Stock
47214-11198-01-00GASKET$3.17$2.8910+ In-Stock
48BG4-46108-00-00CROSS JOINT COMP. 3$239.99$187.19Usually ships in 7-10 business days
4993399-99965-00BEARING$28.99$23.77Usually ships in 7-10 business days
5093440-23197-00CIRCLIP$3.95$3.56Usually ships in 7-10 business days
511YW-46187-10-00SPIDER$83.99$65.51Usually ships in 7-10 business days
5293399-99965-00BEARING$28.99$23.77Usually ships in 7-10 business days
5393440-23197-00CIRCLIP$3.95$3.56Usually ships in 7-10 business days
5490201-46014-00WASHER, PLATE$5.49$4.94Usually ships in 7-10 business days
5590464-12830-00CLAMP | d: 12mm$1.60$1.3810+ In-Stock
5690445-080K8-00HOSE (L1200)$8.99$8.09Usually ships in 7-10 business days
5790467-08021-00

(replaces part #
90467-08075-00)

CLIP$9.49$7.4010+ In-Stock
58BG4-46173-00-00SHAFT, DRIVE 2$174.99$136.49Usually ships in 7-10 business days
5999009-22400-00CIRCLIP$9.49$7.403 In-Stock
6090201-22793-00WASHER, PLATE$8.49$7.64Usually ships in 7-10 business days
6190501-234F8-00SPRING, COMPRESSION$11.49$8.962 In-Stock
62BG4-46136-00-00SEAL 1$9.49$8.54Usually ships in 7-10 business days
63BG4-42615-00-00SEAL$5.49$4.94Usually ships in 7-10 business days
6495812-12035-00BOLT, FLANGE$6.49$5.0610+ In-Stock
6590105-12091-00BOLT, FLANGE$33.99$27.87Usually ships in 7-10 business days
6690185-12002-00NUT, SELF-LOCKING$13.49$10.5210+ In-Stock
6792990-12200-00

(replaces part #
92902-12200-00)

WASHER, PLAIN$9.49$7.406 In-Stock
68BG4-46161-00-00. . HOUSING, SHAFT DRIVE 2$270.99$225.31Usually ships in 7-10 business days
