2021 Yamaha Wolverine RMAX2 1000 Carrier OEM Parts Diagram

Submodel WOLVERINE RMAX 2 - YXE10WPAMS - 2021

Shop Aftermarket Parts

CARRIER

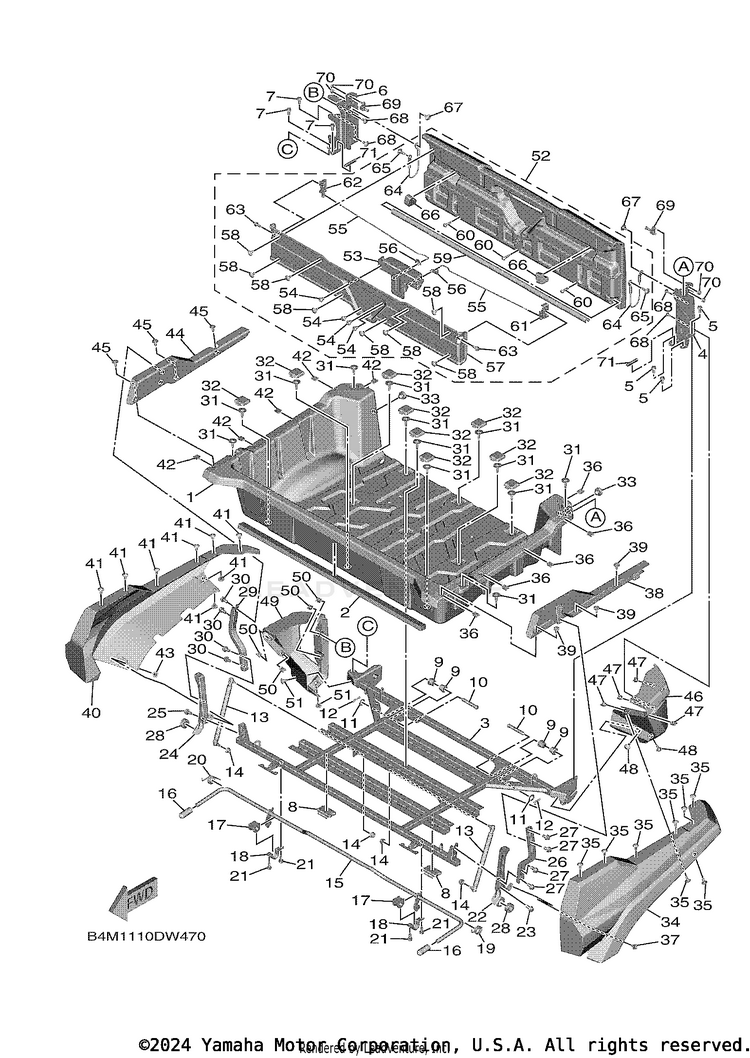

OEM Assembly Image

Click and drag to reposition image. Use mouse wheel to zoom in and out.

Shipping Notice
⚠ WARNING: Cancer and Reproductive Harm -

Get additional RM Cash on OEM purchases!

Select parts to add, then click
TagPart #DescriptionMSRPOur PriceStock StatusQtyAdd?
1B8K-F1171-00-00BOX-$491.79Not Shipping
2B8K-F172S-00-00INSULATOR 3$10.49$8.60Usually ships in 7-10 business days
3B8K-F845C-10-00BOX, BASE$304.99$237.89Usually ships in 7-10 business days
4B8K-F8413-11-00

(replaces part #
B8K-F8413-10-00)

STAY, FRONT GUARD 1$86.99$67.85Usually ships in 7-10 business days
595817-06016-00

(replaces part #
95812-06016-00)

BOLT, FLANGE$1.95$1.6810+ In-Stock
6B8K-F8414-11-00

(replaces part #
B8K-F8414-10-00)

STAY, FRONT GUARD 2$86.99$67.85Usually ships in 7-10 business days
795817-06016-00

(replaces part #
95812-06016-00)

BOLT, FLANGE$1.95$1.6810+ In-Stock
8B42-F113B-00-00DAMPER$4.05$3.64Usually ships in 7-10 business days
9JW6-F2123-00-00BUSH 1$2.80$2.4110+ In-Stock
101XD-F7827-00-00PIN, TAPER$2.65$2.288 In-Stock
1190201-14212-00

(replaces part #
90201-133E5-00)

WASHER, PLATE$9.49$7.403 In-Stock
1290468-16191-00CLIP$9.49$7.4010+ In-Stock
13B8K-F8415-10-00DAMPER 1$36.99$30.33Usually ships in 7-10 business days
1495602-08200-00NUT, SELF-LOCKING$3.20$2.7510+ In-Stock
15B8K-K7180-00-00LATCH ASSY$41.99$34.43Usually ships in 7-10 business days
16B8K-K818M-00-00CAP, PROTECTOR END$1.00$0.90Usually ships in 7-10 business days
1790480-01819-00GROMMET$2.10$1.89Usually ships in 7-10 business days
18B8K-F84AS-00-00BRKT., TRUNCK 1$3.10$2.79Usually ships in 7-10 business days
19B8K-F8489-00-00SPRING$2.00$1.80Usually ships in 7-10 business days
20B8K-F848A-00-00SPRING 2$2.00$1.80Usually ships in 7-10 business days
2195817-06016-00

(replaces part #
95812-06016-00)

BOLT, FLANGE$1.95$1.6810+ In-Stock
22B8K-F8476-10-00BRACKET 3$95.99$74.87Usually ships in 7-10 business days
2395817-08016-00

(replaces part #
95812-08016-00)

BOLT,FLANGE (JN5)$5.49$4.2810+ In-Stock
24B8K-F8486-10-00BRACKET 5$35.99$29.51Usually ships in 7-10 business days
2595817-08016-00

(replaces part #
95812-08016-00)

BOLT,FLANGE (JN5)$5.49$4.2810+ In-Stock
26B4M-F8476-00-00BRACKET 3$11.49$9.42Usually ships in 7-10 business days
2795817-08016-00

(replaces part #
95812-08016-00)

BOLT,FLANGE (JN5)$5.49$4.2810+ In-Stock
2890480-25801-00GROMMET$1.10$0.99Usually ships in 7-10 business days
29B4M-F8476-00-00BRACKET 3$11.49$9.42Usually ships in 7-10 business days
3095817-08016-00

(replaces part #
95812-08016-00)

BOLT,FLANGE (JN5)$5.49$4.2810+ In-Stock
3190109-068A5-00BOLT$8.49$6.6210+ In-Stock
322MB-F143A-00-00CAP$1.95$1.688 In-Stock
3390338-10801-00PLUG$1.20$1.08Usually ships in 7-10 business days
34B4M-K8191-02-00

(replaces part #
B4M-K8191-00-00)

PANEL, REAR FENDER | UR FOR BNS5$104.99$81.89Usually ships in 7-10 business days
34B4M-K8191-13-00

(replaces part #
B4M-K8191-11-00)

PANEL, REAR FENDER 1 | UR FOR BWS1$153.99$120.11Usually ships in 7-10 business days
3590110-06090-00BOLT, HEXAGON SOCKET HEAD$5.49$4.2810+ In-Stock
3690183-062A1-00NUT, SPRING$2.20$1.8910+ In-Stock
3790109-06334-00BOLT$2.80$2.414 In-Stock
38B4M-F845S-03-00

(replaces part #
B4M-F845S-02-00)

SUPT, 1$66.99$52.25Usually ships in 7-10 business days
3990119-06226-00BOLT, WITH WASHER$2.80$2.4110+ In-Stock
40B4M-K8192-02-00

(replaces part #
B4M-K8192-00-00)

PANEL, REAR FENDER | UR FOR BNS5$104.99$81.89Usually ships in 7-10 business days
40B4M-K8192-13-00

(replaces part #
B4M-K8192-11-00)

PANEL, REAR FENDER 2 | UR FOR BWS1$153.99$120.11Usually ships in 7-10 business days
4190110-06090-00BOLT, HEXAGON SOCKET HEAD$5.49$4.2810+ In-Stock
4290183-062A1-00NUT, SPRING$2.20$1.8910+ In-Stock
4390109-06334-00BOLT$2.80$2.414 In-Stock
44B4M-F845T-03-00

(replaces part #
B4M-F845T-02-00)

SUPT. ,2$66.99$52.25Usually ships in 7-10 business days
4590119-06226-00BOLT, WITH WASHER$2.80$2.4110+ In-Stock
46B4M-H4516-00-00COVER, TAILLIGHT$19.49$15.98Usually ships in 7-10 business days
4790183-062A1-00NUT, SPRING$2.20$1.8910+ In-Stock
4890109-06334-00BOLT$2.80$2.414 In-Stock
49B4M-H4716-00-00COVER, TAILLIGHT$19.49$15.98Usually ships in 7-10 business days
5090183-062A1-00NUT, SPRING$2.20$1.8910+ In-Stock
5190109-06334-00BOLT$2.80$2.414 In-Stock
52BAN-K810N-10-00REAR STORAGE LID C$289.99$237.44Usually ships in 7-10 business days
53BG4-F389F-02-00

(replaces part #
BG4-F389F-01-00)

HANDLE, LATCH$83.99$65.51Usually ships in 7-10 business days
5492017-06010-00BOLT, BUTTON HEAD$5.49$4.283 In-Stock
55B8K-F8478-00-00ROD$8.49$7.64Usually ships in 7-10 business days
56BG4-F2805-01-00

(replaces part #
BG4-F2805-00-00)

. .CLIP, CABLE$2.35$2.12Usually ships in 7-10 business days
57B8K-F331G-00-00COVER$96.99$75.65Usually ships in 7-10 business days
5890111-06181-00BOLT,HEX. SOCKET BUT$1.50$1.2910+ In-Stock
59B8K-F463F-02-00

(replaces part #
B8K-F463F-00-00)

. .HINGE 2$44.99$36.89Usually ships in 7-10 business days
6090149-06846-00SCREW$1.55$1.44Usually ships in 7-10 business days
61BG4-F16A0-00-00LOCK ASSY$36.99$30.33Usually ships in 7-10 business days
62BG4-F16B0-00-00LOCK ASSY 2$36.99$30.33Usually ships in 7-10 business days
6395D32-06016-00BLOT, FLANGE DEEP RE$0.50$0.45Usually ships in 7-10 business days
64B8K-K7195-00-00HOLDER, CABLE$10.49$8.60Usually ships in 7-10 business days
6590109-06171-00BOLT$9.49$8.54Usually ships in 7-10 business days
66BG4-F8416-10-00DAMPER 2$1.90$1.71Usually ships in 7-10 business days
6790109-06212-00BOLT$9.49$7.408 In-Stock
6890110-06090-00BOLT, HEXAGON SOCKET HEAD$5.49$4.2810+ In-Stock
69BG4-F4441-00-00BOLT, STUD$8.49$7.64Usually ships in 7-10 business days
7095604-06200-00

(replaces part #
95602-06200-00)

NUT, U FLANGE$2.95$2.5410+ In-Stock
715VN-24188-00-00MOLD, FUEL TANK$38.99$31.97Usually ships in 7-10 business days
